Pie nivelador con cabeza redonda AKAAK


Descrição e características

Os nossos pés niveladores rígidos AKAAK apresentam uma base redonda com design minimalista, adequada para múltiplas aplicações. Estão disponíveis em diferentes configurações de base para responder a diversos requisitos de instalação.

Existem três tipos de base: tipo 1, sem ranhura; tipo 2, com ranhura para chave de fendas e bordas arredondadas; e tipo 3, com ranhura, uma borda arredondada e outra reta. Dependendo do tipo de base, o material utilizado pode variar.

· Material da base: Polipropileno (PP) e Polietileno de baixa densidade (LDPE) conforme o tipo de base
· Diâmetros da base: 15 mm / 20 mm / 25 mm / 30 mm / 35 mm
· Cores: Preto (RAL 9017) e Cinzento Pérola (RAL 7035)
· Rosca: Aço zincado M4 a M10

Possibilidade de fabricar a rosca em aço inoxidável conforme a referência. Consulte o nosso departamento comercial.


  Fabricação em cores RAL

Documentação técnica e conformidade

  • Drawing PDF
  • UL94
  • IP
  • RoHS
  • Medidas expressas emMilímetros
  • Vídeo

Imagens e desenhos técnicos

Vista do produto

Pie nivelador con cabeza redonda AKAAK - Vista do produto

Desenho técnico

Pie nivelador con cabeza redonda AKAAK - Desenho técnico

Vídeo


Referências e dimensões de Pie nivelador con cabeza redonda

Referencia
Rosca Métrica (M)
L
D
H
Tipo




Mais
info.
02500100255 M4 10,00 20,00 8,00 3
02500100256 M4 10,00 25,00 8,00 3
02500100245 M5 17,00 15,10 6,00 1
02500100246 M5 22,50 15,10 6,00 1
02500100247 M5 27,50 15,10 6,00 1
02500100248 M5 38,00 15,10 6,00 1
02500100249 M5 48,00 15,10 6,00 1
02500100257 M6 10,00 20,00 8,00 2
02500100259 M6 10,00 25,00 8,00 2
02500100261 M6 10,00 30,00 8,00 2
02500100250 M6 17,00 15,10 6,00 1
02500100258 M6 20,00 20,00 8,00 2
02500100260 M6 20,00 25,00 8,00 2
02500100262 M6 20,00 30,00 8,00 2
02500100251 M6 22,50 15,10 6,00 1
02500100252 M6 27,50 15,10 6,00 1
02500100253 M6 37,00 15,10 6,00 1
02500100254 M6 47,00 15,10 6,00 1
02500100275 M8 10,00 35,00 11,50 2
02500100263 M8 11,00 20,00 8,00 3
02500100266 M8 11,00 25,00 8,00 3
02500100268 M8 11,00 30,00 8,00 3
02500100270 M8 15,00 30,00 11,50 2
02500100276 M8 15,00 35,00 11,50 2
02500100264 M8 20,00 20,00 8,00 3
02500100267 M8 20,00 25,00 8,00 3
02500100269 M8 20,00 30,00 8,00 3
02500100271 M8 20,00 30,00 11,50 2
02500100277 M8 20,00 35,00 11,50 2
02500100272 M8 25,00 30,00 11,50 2
02500100265 M8 30,00 20,00 8,00 3
02500100273 M8 30,00 30,00 11,50 2
02500100274 M8 40,00 30,00 11,50 2
02500100278 M10 15,00 30,00 11,50 2
02500100283 M10 20,00 35,00 11,50 2
02500100279 M10 25,00 30,00 11,50 2
02500100280 M10 30,00 30,00 11,50 2
02500100284 M10 30,00 35,00 11,50 2
02500100281 M10 35,00 30,00 11,50 2
02500100282 M10 41,00 30,00 12,00 2

Es posible que además de nuestra familia AKAAK, le puedan interesar estas otras familias

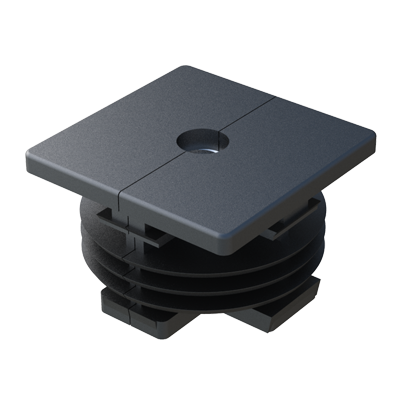

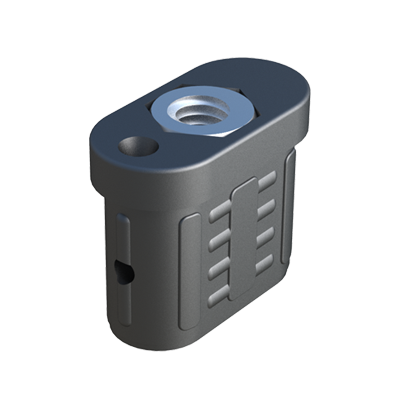

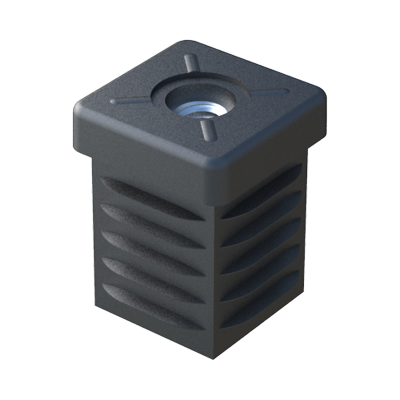

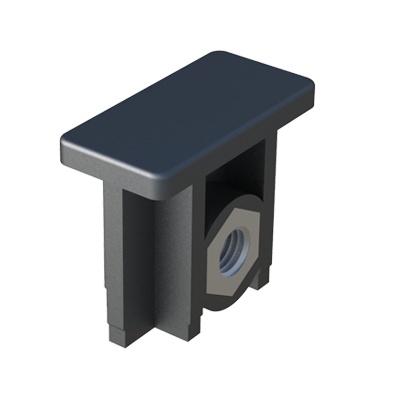

Contera con tuerca para tubo redondo LJRL   Contera con rosca para tubo rectangular LJZ   Contera con tuerca para tubo cuadrado LJ   Contera con tuerca para tubo ovalado LJMT   Contera con rosca para tubo redondo LJRK   Contera conector-nivelador para tubo rectangular LJER   Contera con rosca para tubo cuadrado LJV   Contera con rosca para tubo redondo LJRK   Contera roscada para tubo cuadrado LJB
