Descrição e características
Nuestras conteras para tubo rectangular tienen una tuerca insertada durante el proceso de inyección. Están disponibles para tubos cuadrados:LJ, redondos:LJRL, y para tubos triangulares: LJZZ. Se usan con nuestros Niveladores, visita nuestra gama.
Fabricação em cores RAL Imagens e desenhos técnicos
Vista do produto

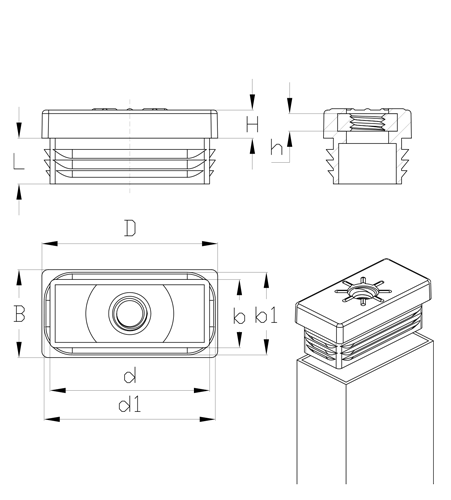

Desenho técnico
Vídeo
Referências e dimensões de Contera con rosca para tubo rectangular
| Referencia | Para Tubo |
Grosor Tubo |
Rosca Métrica |
h / L |
D x B |
H |
d x b |
d1 x b1 |
Mais info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400331 | 30 x 20 | 1,50 | M10 | 5,00 / 20,00 | 29,90 x 20,20 | 5,00 | 24,10 x 14,50 | 28,20 x 18,50 | |||||
| 00300400335 | 40 x 20 | 1,50 | M10 | 5,00 / 15,50 | 40,50 x 20,50 | 8,00 | 35,00 x 15,00 | 39,10 x 18,60 | |||||
| 00300400337 | 50 x 25 | 1,50 | M10 | 5,00 / 13,00 | 50,00 x 25,10 | 8,00 | 45,40 x 19,40 | 49,50 x 23,50 | |||||
| 00300400338 | 50 x 40 | 1,50 | M10 | 5,00 / 17,00 | 50,00 x 40,10 | 6,50 | 44,50 x 34,50 | 47,90 x 37,90 | |||||
| 00300400339 | 60 x 30 | 1,50 | M10 | 5,00 / 13,50 | 60,20 x 30,20 | 6,00 | 54,70 x 24,70 | 57,80 x 28,00 |
