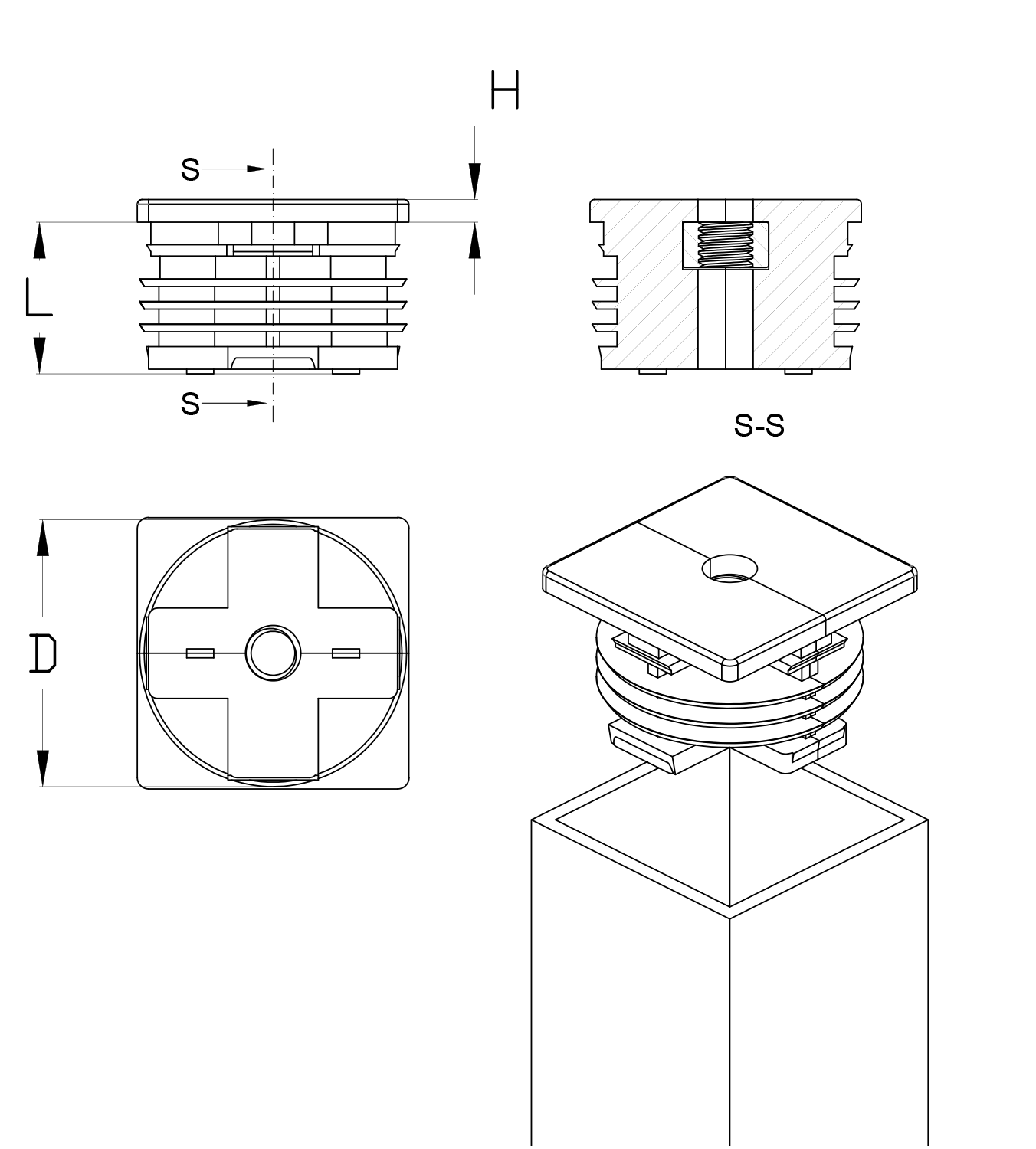

Nuestras conteras para tubo cuadrado, están diseñadas en 2 partes con una tuerca hexagonal roscada incorporada en el conjunto.
Las referencias 00300400349 & 02300400996 tienen las mismas dimensiones, pero distinto diseño. Descargar los planos individualmente o situad el cursor encima del código de referencia para ver su diseño en particular.

Están disponibles para tubos rectangulares: LJVZ. Se usan con nuestros Niveladores, visita nuestra gama.

  Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

LJV
LJV

Referencia
Para Tubo (D)
Grosor Tubo
Rosca Métrica
H
L



Mais
info.
02300400951 18 x 18 1,00 a 1,50 M8 5,00 32,00
02300400952 20 x 20 1,50 a 2,00 M6 5,00 34,00
02300400953 20 x 20 1,50 a 2,00 M8 5,00 34,00
02300400954 20 x 20 1,50 a 2,00 M10 10,00 33,00
02300400955 20 x 20 2,00 M8 5,00 34,00
00300400348 22 x 22 1,50 a 2,00 M8 5,00 34,00
02300400958 25 x 25 1,00 a 1,50 M8 5,00 34,00
02300400959 25 x 25 1,50 M10 5,00 33,00
02300400962 25 x 25 2,00 M8 5,00 34,00
02300400963 25 x 25 2,00 M10 5,00 34,00
02300400964 25 x 25 3,00 M10 5,00 33,00
02300400965 30 x 30 1,00 a 1,50 M10 5,00 34,00
02300400966 30 x 30 1,50 a 2,00 M8 5,00 32,50
02300400967 30 x 30 1,50 a 2,00 M10 5,00 34,00
02300400968 30 x 30 2,00 M10 5,00 34,00
02300400969 30 x 30 2,50 M10 5,00 33,00
02300400970 30 x 30 2,50 M10 5,00 33,00
02300400971 32 x 32 2,00 M10 5,00 33,00
02300400972 35 x 35 1,00 a 2,00 M10 5,00 34,00
02300400974 35 x 35 1,50 a 2,00 M8 5,00 34,00
02300400973 35 x 35 1,50 M12 5,00 34,00
02300400975 35 x 35 1,50 a 2,00 M12 5,00 34,00
02300800020 35 x 35 2,00 M10 5,00 33,00
02300800023 37,5 x 37,5 1,50 M10 5,00 36,60
02300400981 40 x 40 1,20 a 1,50 M10 5,00 33,00
02300400979 40 x 40 1,50 a 2,00 M8 5,00 33,00
02300400980 40 x 40 1,50 a 2,00 M10 5,00 25,00
02300400982 40 x 40 1,50 a 2,00 M10 5,00 33,00
02300400983 40 x 40 1,50 a 2,00 M12 5,00 33,00
02300400984 40 x 40 1,50 a 2,00 M16 5,00 33,00
02300401005 40 x 40 2,00 M8 5,00 32,00
02300400986 40 x 40 3,00 M10 5,00 31,00
02300400988 45 x 45 1,50 a 2,00 M8 5,00 34,00
02300400989 50 x 50 1,50 M10 5,00 34,00
02300400990 50 x 50 2,00 M8 5,00 34,00
00300401064 50 x 50 2,00 M10 5,00 32,00
02300400992 50 x 50 2,50 M10 5,00 33,00
02300400993 50 x 50 3,00 M10 5,00 34,00
02300400994 50 x 50 3,00 M12 5,00 34,00
02300400995 55 x 55 2,00 M10 5,00 34,00
00300400349 60 x 60 1,50 a 2,00 M10 5,00 34,00
02300400996 60 x 60 1,50 a 2,00 M10 5,00 34,00
00300400350 60 x 60 1,50 a 2,00 M12 5,00 34,00

Es posible que además de nuestra familia LJV, le puedan interesar estas otras familias

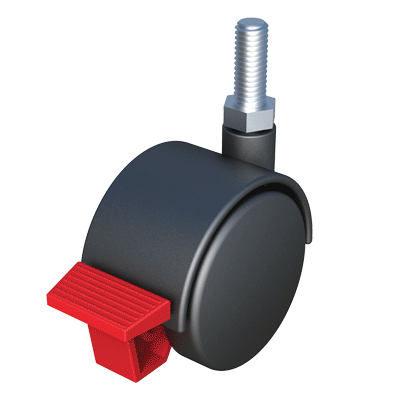

Rueda giratoria fabricada en polipropileno. Dispone de freno de rueda y de un espárrago roscado que la hace ideal para colocarse en conteras roscadas. La capacidad de carga individual aconsejable es de 50 Kgs.   <p>Os nossos <b>pés niveladores LHVFB</b> de base redonda são fabricados em <b>Poliamida 6 (PA6)</b> e incluem uma porca integrada no corpo para ajuste de altura com chave ajustável. A rosca é fabricada em <b>Aço Zincado (ZCS)</b>.</p> <p>Disponíveis em diferentes configurações de base conforme a referência: Tipo 1 com base oca, Tipo 2 com base plana, Tipo 3 com ranhuras de travagem concêntricas e Tipo 4 com alojamento em cruz para facilitar o nivelamento.</p> <p>· <b>Material:</b> PA6 com rosca em Aço Zincado (ZCS)<br> · <b>Acabamentos disponíveis:</b> Polido/brilhante ou texturado/mate<br> · <b>Opções:</b> Fabricação em Aço Inoxidável (SS) e alojamento Allen</p> <p><i>A capacidade de carga estática axial varia conforme a referência. Para mais informações e configurações especiais, contacte o nosso departamento comercial.</i></p>Para más detalles, contacte con nuestro departamento comercial.<br>   El pie nivelador LKRI se fabrica su base en PA6 (nylon) y el espárrago en acero y acero inoxidable (bajo pedido), en colores negro (estándar) y blanco/gris (bajo pedido). También ofrecemos la posibilidad de fabricarlo con una ranura en la base para facilitar la nivelación.   Nuestra maneta hembra en forma de mariposa está también disponible con rosca macho: LHMB.   El conector <b>articulado</b> permite unir <b>3 tubos cuadrados</b> - conector de varias piezas. Longitudinalmente, el sistema de articulación se puede ajustar <b>desde 0⁰ hasta 190⁰</b>, o <b>desde 45⁰ hasta 200⁰</b> - según referencia. El conector - expansor de la espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar, y se puede reemplazar para conectar tubos de dimensiones y geometrías distintas. Si es necesario, se pueden fijar las espigas horizontales al tubo con tuercas hexagonales (<b>SW 10</b> o <b>SW 13</b> - según referencia) en las 2 cavidades dispuestas para ello. Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y el <b>refuerzo de fibra de vidrio</b> otorga una gran rigidez y estabilidad dimensional y térmica. <br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br> Póngase en contacto con nuestra oficina comercial si la media o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
