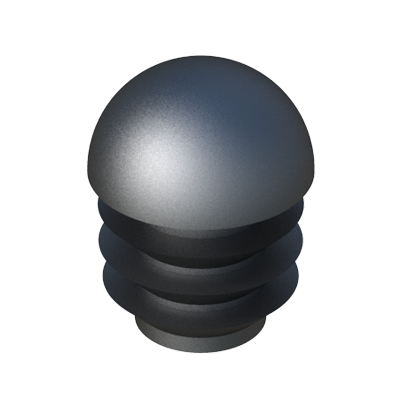

Nuestras conteras con acabado en forma redondeada son para tubos redondos. Si quieres la pieza con una cabeza redondeada más alta, visita LGLR.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Bio Line: BIO LINE as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.

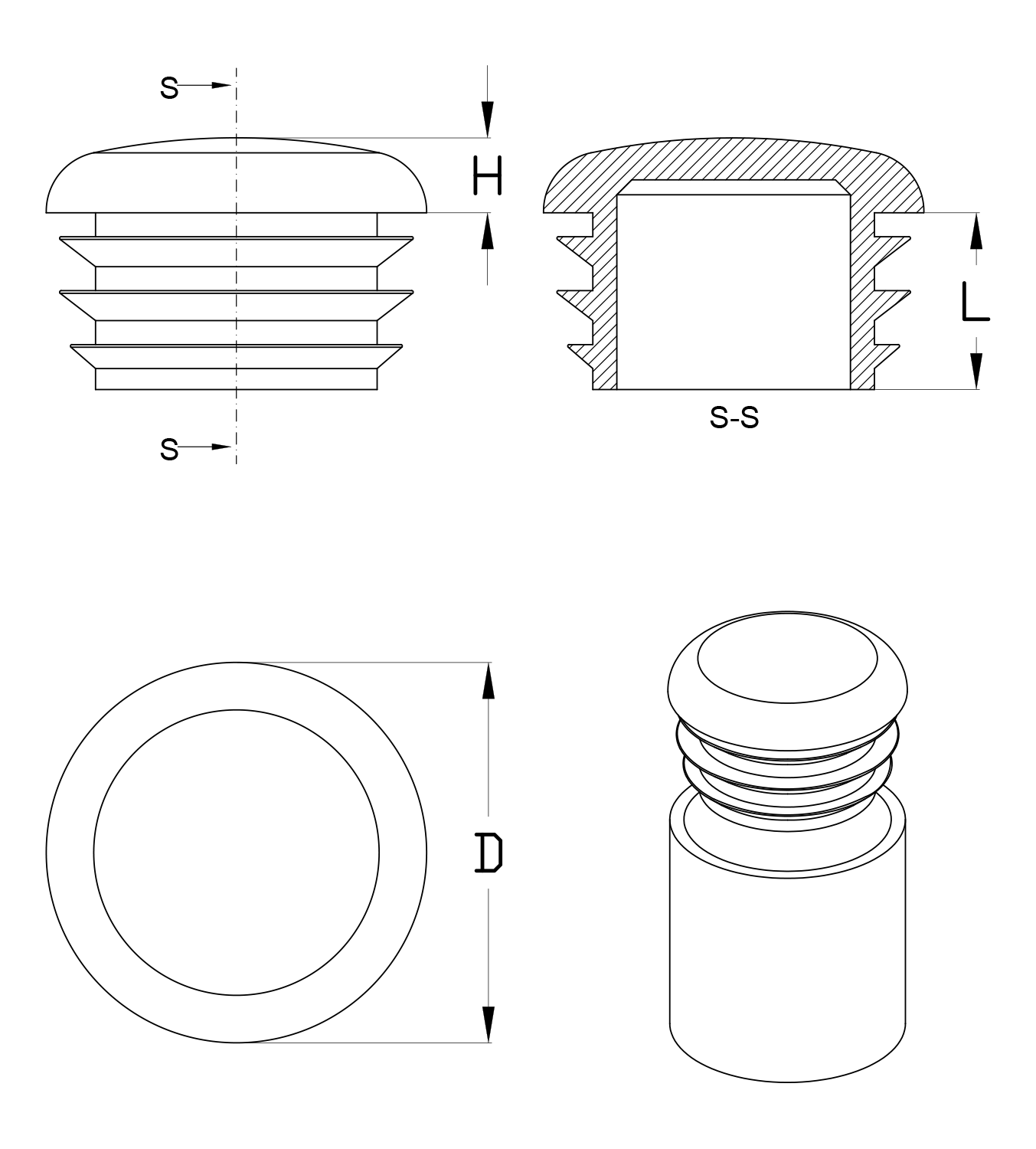

Referencia
Para Tubo (D)
Grosor Tubo
H
d
L
d1



Mais
info.
00300400244 10 1,50 3,00 6,50 6,00 8,40
00300400245 12 1,50 4,00 8,00 10,00 11,20
00300400246 13 1,50 4,00 8,00 10,00 11,50
00300400247 14 1,50 3,50 9,50 9,10 13,00
00300400248 15 1,50 4,40 8,00 9,00 13,50
00300400249 16 1,50 4,40 10,00 10,00 14,80
00300400250 18 1,50 4,30 13,30 12,00 16,80
00300400251 18 1,50 6,30 13,30 12,00 16,80
00300400252 19 1,50 4,30 14,50 11,20 17,70
00300400253 20 1,50 5,00 15,50 11,80 19,00
00300400255 22 1,50 4,20 16,00 11,80 20,70
00300400256 25 1,50 5,00 16,00 11,80 23,50
00300400257 25 3,00 5,20 16,00 11,80 21,00
00300400258 25 1,50 8,00 19,20 11,50 23,30
00300400259 27 1,50 5,50 21,40 14,00 26,50
00300400260 28 1,50 5,00 21,50 14,00 27,00
00300400261 30 1,50 5,00 23,30 14,00 28,80
00300400262 32 1,50 5,00 26,30 14,60 30,20
00300400263 33 3,00 10,00 26,00 14,00 30,00
00300400264 34 1,50 6,50 27,00 14,50 31,40
00300400265 35 1,50 6,50 29,50 14,00 34,40
00300400266 36 1,50 6,50 29,30 13,90 34,50
00300400267 38 1,50 5,50 31,40 11,50 36,10
00300400268 40 1,50 6,00 33,60 12,00 38,30
00300400700 42 1,50 6,00 35,50 12,00 40,00
00300400701 45 1,50 5,00 38,00 15,00 43,70
00300400703 50 1,50 a 2,50 6,00 41,10 16,00 47,90
00300400704 55 1,50 6,00 47,50 14,00 53,70
00300400705 60 1,50 a 2,50 6,00 54,00 21,40 58,60
00300400706 80 1,50 a 2,50 5,50 68,00 22,00 78,00
