Descrição e características
Os nossos insertos para tubo LGLR foram concebidos para instalação em tubos redondos. Destacam-se pela cabeça esférica e pelo acabamento de elevada qualidade.
Fabricados em LDPE (polietileno de baixa densidade), incorporam aletas que melhoram a fixação após a instalação. Esta gama é compatível com tubos com diâmetros exteriores entre 16 mm e 80 mm. Dependendo da referência, o acabamento pode ser liso ou texturado, com diferentes níveis de textura.
· Material: LDPE
· Compatibilidade: Tubos redondos
· Intervalo de diâmetros: De 16 mm a 80 mm
· Cores padrão: Preto, cinzento e branco
As referências com a dimensão do tubo expressa em polegadas (R) correspondem a medidas comuns do sistema imperial. Cores RAL disponíveis sob consulta; contacte o nosso departamento comercial para conhecer as condições de venda.
Fabricação em cores RAL Imagens e desenhos técnicos
Vista do produto

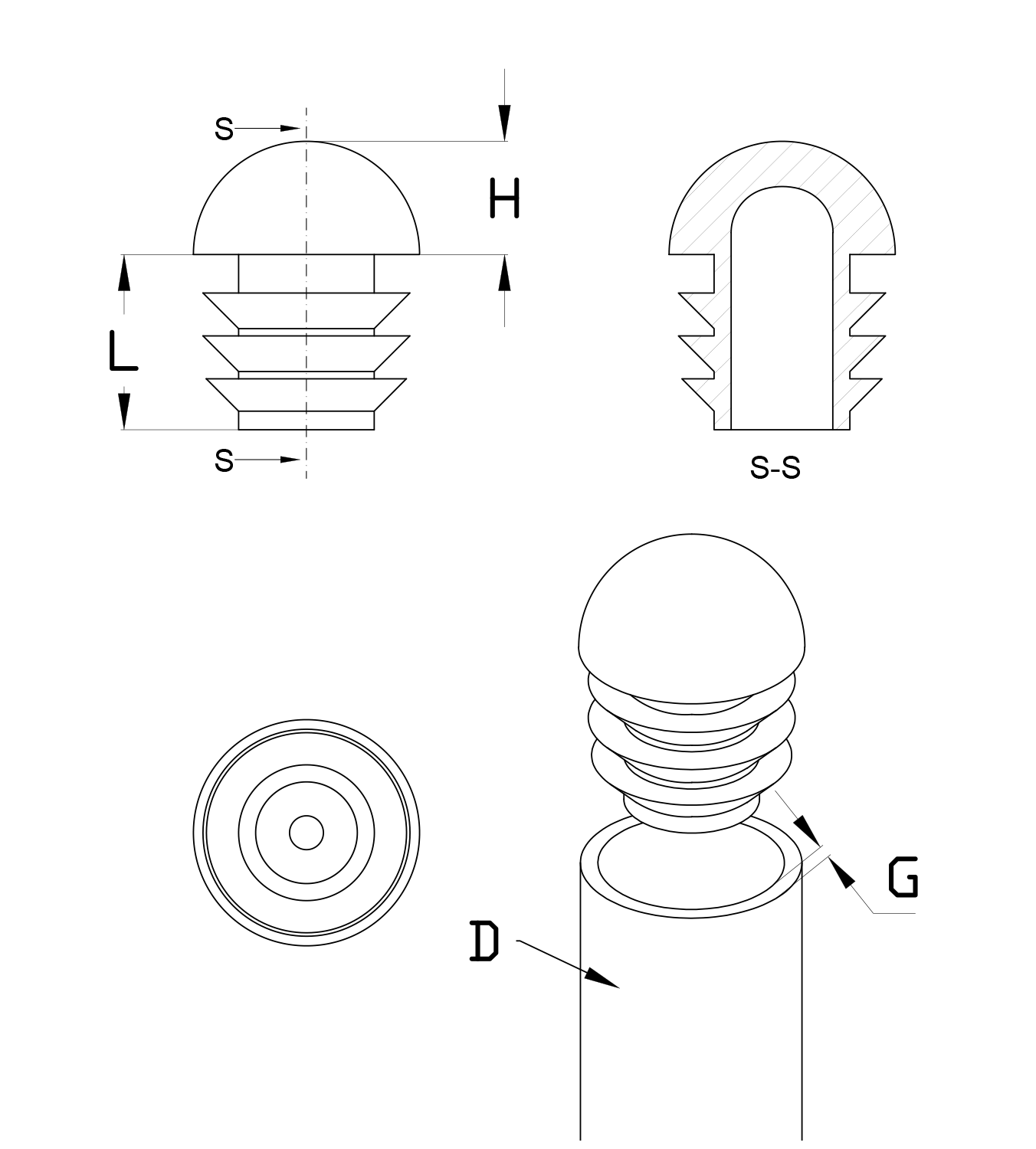

Desenho técnico
Vídeo
Referências e dimensões de Contera para tubo redondo con cabeza esférica
| Referencia | Para Tubo |
Grosor Tubo |
H |
L |
Mais info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00700800620 | 16 | 1,00 a 2,00 | 7,50 | 12,00 | |||||||||
| 00300400228 | 16 | 1,50 | 7,30 | 12,00 | |||||||||
| 00300400229 | 18 | 1,50 | 8,80 | 11,50 | |||||||||
| 00700800621 | 18 | 1,00 a 2,00 | 8,00 | 12,00 | |||||||||
| 31000800300 | 18 | 1,00 a 2,00 | 9,00 | 24,00 | |||||||||
| 00700800622 | 19 | 1,20 a 2,00 | 9,50 | 14,00 | |||||||||
| 00300400230 | 20 | 1,50 | 10,00 | 15,50 | |||||||||
| 00700800623 | 20 | 1,00 a 2,00 | 9,50 | 15,50 | |||||||||
| 31000800301 | 20 | 1,00 a 2,00 | 10,00 | 24,00 | |||||||||
| 00300410071 | 21,34 (R 1/2) |
2,65 | 10,65 | 20,00 | |||||||||
| 00300400231 | 22 | 1,50 | 11,00 | 15,50 | |||||||||
| 00700800624 | 22 | 1,00 a 1,50 | 10,50 | 15,50 | |||||||||
| 00700800625 | 22 | 1,50 a 2,00 | 10,50 | 15,50 | |||||||||
| 31000800302 | 22 | 1,00 a 2,00 | 11,00 | 24,00 | |||||||||
| 00300400232 | 25 | 1,50 | 11,50 | 15,50 | |||||||||
| 00700800626 | 25 | 1,00 a 2,00 | 10,50 | 15,50 | |||||||||
| 31000800303 | 25 | 1,00 a 2,00 | 12,60 | 22,60 | |||||||||
| 00300410072 | 26,70 (R 3/4) |
2,65 | 13,45 | 20,00 | |||||||||
| 00700800627 | 27 | 1,00 a 2,00 | 13,50 | 15,50 | |||||||||
| 00700800628 | 28 | 1,00 a 2,00 | 14,00 | 15,50 | |||||||||
| 00300400233 | 28 | 1,50 | 14,00 | 14,50 | |||||||||
| 00700800630 | 30 | 1,00 a 2,00 | 14,00 | 17,50 | |||||||||
| 31000800304 | 30 | 1,00 a 2,00 | 15,00 | 24,00 | |||||||||
| 00700800631 | 32 | 1,00 a 2,00 | 16,50 | 19,50 | |||||||||
| 00300410073 | 33,40 (R 1) |
3,25 | 16,85 | 20,00 | |||||||||
| 00700800632 | 34 | 1,20 a 2,50 | 17,00 | 19,50 | |||||||||
| 00700800633 | 35 | 1,00 a 2,00 | 16,50 | 19,50 | |||||||||
| 31000800305 | 35 | 1,00 a 2,00 | 17,50 | 24,00 | |||||||||
| 31000800306 | 40 | 1,00 a 2,00 | 20,00 | 24,00 | |||||||||
| 00300400237 | 40 | 1,50 | 21,70 | 11,80 | |||||||||
| 00700800634 | 42 | 1,50 a 2,50 | 21,00 | 30,00 | |||||||||
| 00300410074 | 42,4 (R 1·1/4) |
3,25 | 21,20 | 25,00 | |||||||||
| 00700800635 | 44,50 | 1,20 a 2,00 | 22,00 | 30,00 | |||||||||
| 00700800636 | 45 | 1,50 a 2,50 | 22,00 | 30,00 | |||||||||
| 00700800637 | 48,40 | 1,50 a 2,50 | 24,20 | 30,00 | |||||||||
| 00700800638 | 48,40 | 3,00 a 5,00 | 24,20 | 30,00 | |||||||||
| 00300410075 | 48,26 (R 1·1/2) |
3,25 | 24,20 | 25,50 | |||||||||
| 31000800307 | 50 | 1,00 a 2,00 | 25,00 | 24,00 | |||||||||
| 00700800639 | 50 | 1,50 a 2,50 | 25,00 | 30,00 | |||||||||
| 00700800640 | 51 | 1,20 a 2,50 | 25,50 | 30,00 | |||||||||
| 00700800641 | 57,20 | 1,50 a 2,50 | 29,00 | 35,50 | |||||||||
| 31000800308 | 60 | 1,00 a 2,00 | 30,00 | 24,00 | |||||||||
| 00300400697 | 60 | 1,50 | 30,00 | 39,40 | |||||||||
| 00700800642 | 60 | 1,50 a 2,50 | 30,00 | 40,00 | |||||||||
| 00300410076 | 60,32 (R 2) |
3,65 | 30,15 | 25,00 | |||||||||
| 00700800643 | 76,20 | 2,00 a 3,50 | 38,50 | 40,00 | |||||||||
| 31000800309 | 80 | 1,00 a 3,00 | 23,00 | 19,00 | |||||||||
| 31000800310 | 80 | 3,25 a 5,00 | 23,00 | 19,00 |
