Descrição e características
Nuestras conteras finales para tubos rectangulares han sido diseñadas con unas aberturas laterales para poder alojar los ganchos de unión de los soportes en los sistemas de estanterías metálicas modulares.Son adecuadas para tubos y agujeros profundos donde pueda haber bordes afilados y variaciones en la forma.
También pueden usarse como tapones finales convencionales.
Están disponibles también para tubos cuadrados: LFAA.
Imagens e desenhos técnicos

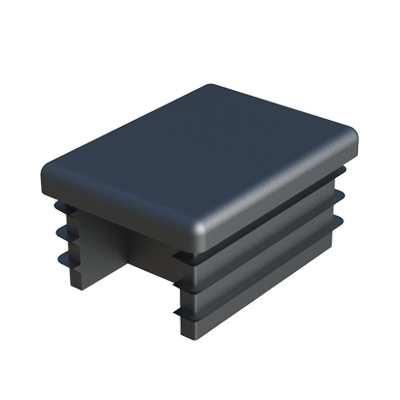

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Contera para tubo rectangular con abertura especial
| Referencia | Para Tubo (D x B) |
Grosor Tubo |
b x d |
H |
L |
C |
Mais info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300401222 | 40 x 20 | 1,50 | 18,60 x 38,60 | 4,50 | 16,00 | 9,50 | |||||||
| 00300401226 | 40 x 30 | 1,50 | 28,30 x 38,30 | 4,50 | 16,00 | 19,00 | |||||||
| 00300401223 | 50 x 25 | 1,50 | 23,30 x 48,30 | 4,50 | 16,00 | 14,00 | |||||||
| 00300401227 | 50 x 30 | 1,50 | 28,30 x 48,30 | 4,50 | 16,00 | 19,00 | |||||||
| 00300401285 | 60 x 30 | 1,50 | 26,00 x 56,00 | 5,00 | 13,00 | 15,00 | |||||||
| 00300401224 | 70 x 25 | 1,50 | 23,60 x 68,60 | 4,50 | 16,00 | 14,00 | |||||||
| 00300401228 | 70 x 30 | 1,50 | 28,60 x 68,60 | 4,50 | 16,00 | 19,00 | |||||||
| 00300401286 | 80 x 30 | 1,50 | 25,00 x 75,00 | 5,00 | 12,00 | 15,00 | |||||||
| 00300401229 | 100 x 30 | 1,50 | 28,30 x 98,30 | 4,50 | 16,00 | 19,00 | |||||||
| 00300401287 | 110 x 30 | 1,50 | 25,00 x 105,00 | 5,00 | 12,00 | 15,00 |
