Nuestras conteras con aletas son para tubos rectangulares y tienen un acabado de tipo techo. Están disponibles para tubos cuadrados: LES.
  Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Bio Line: BIO LINE as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.
Video:

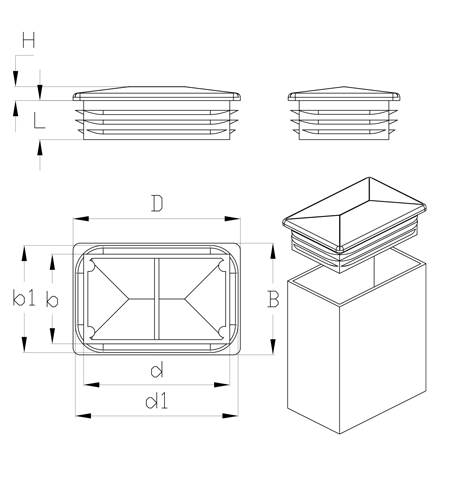

Referencia
Para Tubo
Grosor Tubo
D x B
H
d x b
d1 x b1
L



Mais
info.
00300400136 25 x 15 1,00 a 2,00 25,00 x 15,00 5,00 19,50 x 10,50 23,50 x 13,50 12,00
00300400695 30 x 10 1,00 a 2,00 30,00 x 10,00 5,00 25,90 x 6,00 29,00 x 9,00 12,00
00300400137 30 x 15 1,50 a 2,00 30,00 x 15,00 5,00 25,50 x 10,50 28,00 x 13,00 12,00
00300400138 30 x 20 1,50 a 2,00 30,00 x 20,00 5,00 25,00 x 15,00 28,20 x 18,10 14,00
00300400696 40 x 15 1,00 a 2,00 40,00 x 15,00 5,00 35,70 x 10,50 38,90 x 13,40 12,00
00300400139 40 x 20 1,00 a 2,00 40,00 x 20,00 5,00 35,50 x 15,00 38,50 x 18,50 14,00
00300400140 40 x 30 1,50 a 2,00 40,00 x 30,00 4,00 35,50 x 25,30 38,00 x 28,00 13,00
00300400141 50 x 20 1,50 a 2,00 50,00 x 20,00 5,00 45,50 x 15,00 48,00 x 18,00 13,00
00300400142 50 x 30 1,50 a 2,00 50,00 x 30,00 5,00 45,50 x 25,50 48,00 x 28,00 13,00
00300400143 50 x 40 1,00 a 2,00 50,00 x 40,00 5,00 43,00 x 33,00 48,50 x 38,50 12,00
00300400144 60 x 20 1,50 a 2,00 60,00 x 20,00 5,00 54,00 x 14,00 58,00 x 18,00 14,00
00300400145 60 x 30 1,50 a 2,00 60,00 x 30,00 5,00 54,00 x 24,00 57,50 x 27,50 14,00
00300400146 60 x 40 1,50 a 2,50 60,00 x 40,00 5,00 52,00 x 32,00 58,00 x 38,00 14,00

Es posible que además de nuestra familia LFS, le puedan interesar estas otras familias

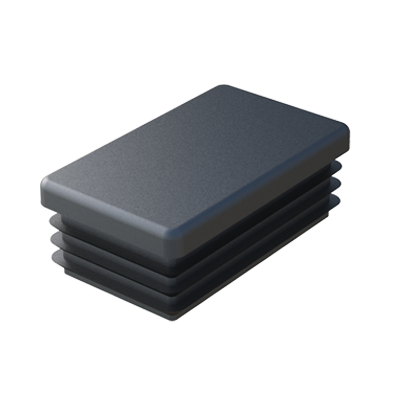

As ponteiras LF foram projetadas para garantir uma <b>boa fixação</b>, <b>fácil instalação</b> e um <b>excelente acabamento</b>, graças ao formato arredondado de sua cabeça. Elas são utilizadas para vedar tubos e/ou orifícios diversos que precisam suportar esforços mecânicos, sendo <b><i>recomendadas como ponteiras finais para cadeiras e/ou móveis</b></i>.
<br>
Para uso como batentes deslizantes e para facilitar a instalação em tubos com maior espessura de parede, recomendamos chanfrar o diâmetro interno do tubo (aproximadamente 0,3 - 0,5 x 60°).
<br>
<b>Cores especiais</b>, <b>logotipo da empresa</b> e fabricação com <b>material TPE</b> (antiderrapante, redutor de ruído e resistente a temperaturas mais altas) podem ser solicitados sob encomenda. Consulte-nos.
<br>
Por razões técnicas de produção, um rebarbo residual pode exceder a medida L. Dependendo do item selecionado, o acabamento superficial pode variar entre polido e texturizado.
<br>
