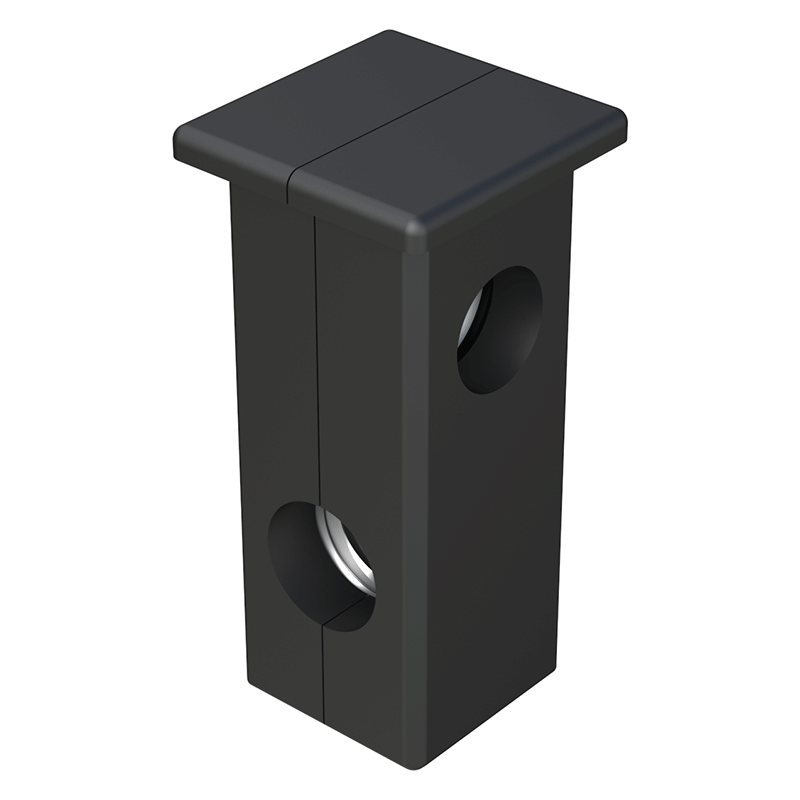

Nuestro conector/contera LJEV fabricado en PA6 “Poliamida 6” para tubos cuadrados tiene 2 cavidades para poder colocar tuercas hexagonales según las necesidades del usuario.
Según la colocación de la pieza, el eje en posición vertical es apto para poder colocar un nivelador o rueda mientras que el eje horizontal es adecuado para conectar un travesaño “elemento estructural”. Ver vídeo.
Suministramos la pieza sin tuercas, con 1 tuerca arriba, con 1 tuerca abajo, o con 2 tuercas.
  Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

LJEV
LJEV

Referencia
Para Tubo
Grosor Tubo
L / K
E / H
Alojamiento Tuerca (SW) / Métrica (M)



Mais
info.
02300900100 20 x 20 1,50 41,00 / 2,00 10,00 / 25,00 SW13
02300900101 20 x 20 2,00 41,00 / 2,00 10,00 / 27,00 SW13
02300900102 25 x 25 1,50 42,00 / 2,00 12,50 / 28,00 SW13
02300900103 25 x 25 1,50 40,00 / 2,00 12,50 / 31,00 SW17
