El conector en L permite ensamblar 2 tubos cuadrados en ángulo recto y se suministra con o sin alma de acero (S), de acero zincado (ZCS) o de acero inoxidable (SS) - conector de dos partes. Se emplea para bastidores con cargas estáticas bajas - medias o altas - según referencia y teniendo en cuenta una correcta construcción y distribución de pesos. Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.
Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

THCLB
THCLB

Referencia
Para Tubo
Grosor Tubo
L
H



Mais
info.
00201206440 20 x 20 1,50 36,00 20,00
00201206449 20 x 20 2,00 36,00 20,00
00201206451 25 x 25 1,50 52,00 25,00
02300400145 30 x 30 1,50 48,00 30,00
00201206459 30 x 30 2,00 47,00 30,00
02300400146 30 x 30 4,50 49,00 30,00

Es posible que además de nuestra familia THCLB, le puedan interesar estas otras familias

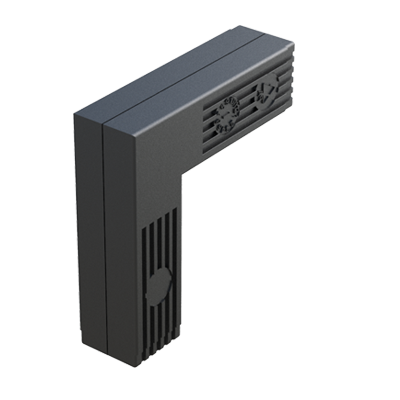

El conector en L - de <b>Nylon</b> (PA6) de alta resistencia - da lugar a una conexión “invisible” de <b>2 tubos cuadrados</b> con corte de inglete de 45⁰. Se suministra <b>con</b> o <b>sin alma de acero</b> (S), <b>de acero zincado</b> (ZCS) o <b>de acero inoxidable</b> (SS) - conector de dos piezas. Puede soportar <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero y con una correcta construcción y distribución de los pesos. En caso de querer reforzar el conector con remaches o tornillería, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. <br> Para consultar otras especificaciones del producto - que no se muestren en el programa estándar - contacte con nuestra oficina comercial.   Conector en L diseñado para conectar <b>2 tubos cuadrados</b> de forma perpendicular. Se suministra sin alma de acero (S) - conector de una sola pieza - y se emplea para bastidores con <b>cargas estáticas bajas - medias</b>, teniendo en cuenta una correcta construcción de la estructura y una adecuada distribución de los pesos. Está fabricado en <b>Nylon</b> (PA6) de alta resistencia, por lo que tiene un gran comportamiento frente al envejecimiento. <br> Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   Nuestro conector en L ha sido diseñado para conectar <b>2 tubos cuadrados</b> bidireccionalmente. Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos partes. Permite construir bastidores que vayan a estar sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero y con una adecuada distribución de los pesos. Tiene una rosca <b>M8</b> o <b>M10</b> - según referencia - para adaptar un pie nivelador o una rueda, y conformar la base del bastidor. Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. <br> Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   <p>O nosso <b>conector articulado THCLQ</b> permite a união de <b>2 tubos quadrados</b> em diferentes posições através de um sistema composto por várias peças concebido para ajuste angular.</p> <p>O sistema de articulação permite duas gamas de ajuste contínuo: de <b>0° a 190°</b> ou de <b>45° a 200°</b>, dependendo das características do sistema. O conector integra 2 câmaras cónicas para alojamento de porcas sextavadas. Para isso, os perfis tubulares devem ser perfurados na posição correspondente.</p> <p>O sistema de articulação oferece dois modos de funcionamento:</p> <p><b>Tipo 1</b>: Rotação livre.</p> <p><b>Tipo 2</b>: Rotação com dentado interno de 15°.</p> <p>O corpo pode ser fabricado em <b>PA6 (poliamida 6)</b> ou <b>PA6GF30 (poliamida 6 + 30% fibra de vidro)</b>, conforme a referência. O reforço com fibra de vidro nas versões PA6GF30 proporciona maior rigidez e estabilidade dimensional e térmica.</p> <p><i>Se a dimensão ou qualquer outra especificação não estiver incluída no nosso programa padrão, contacte o nosso departamento comercial.</i></p> <p><i>*A referência 02300400165 é fornecida desmontada.</i></p>
