Conector articulado - de Nylon (PA6) de alta resistencia - diseñado para empalmar 3 tubos cuadrados - conector de varias piezas y con almas de aluminio. En el eje horizontal, y de forma continua, se puede ajustar el sistema de articulación desde 60⁰ hasta 300⁰. La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar. También se puede reemplazar para conectar tubos de dimensiones y secciones diferentes. Las espigas horizontales tienen un alojamiento para tuerca hexagonal (SW 13) por si se quieren fijar los tubos al conector.

* Tipo 1: Movimento de rotación libre.

Para consultar otras especificaciones del producto - que no se muestren en el programa estándar - contacte con nuestra oficina comercial.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Espessura Tubo
L / H
Ángulo (A) [Tipo]
Alojamiento Tuerca (SW) / Métrica (M)



Mais
info.
02300400060 25 x 25 1,50 50,00 / 41,00 60º a 300º [1] SW 13

Es posible que además de nuestra familia THCYH, le puedan interesar estas otras familias

Nuestro conector <b>articulado</b> ha sido diseñado para conectar <b>3 tubos cuadrados</b> - conector de varias piezas.

En el eje horizontal, el sistema de articulación se puede ajustar continuamente <b>desde 0⁰ hasta 180⁰</b>, <b>desde 0⁰ hasta 190⁰</b>, <b>desde 45⁰ hasta 195⁰</b> o aún <b>desde 60⁰ hasta 232⁰</b> - según referencia.

La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar, y se puede reemplazar para conectar tubos de dimensiones y secciones diferentes.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

<br><br> * <i><b>Tipo 1</b></i>: Movimiento de rotación libre. <br> * <i><b>Tipo 2</b></i>: Movimiento de rotación con dentado interior de 15º. <br> * <i><b>Tipo 3</b></i>: Movimiento de rotación con bloqueador interior en las posiciones de 0º, 90º, 180º. <br> * <i><b>Tipo 4</b></i>: Movimiento de rotación con un tope bloqueador a los 180º. <br><br>

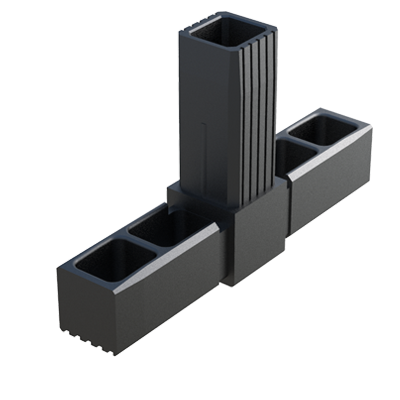

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.   Conector en T diseñado para ensamblar <b>3 tubos cuadrados</b>.

Se suministra sin alma de acero (S) - conector de una sola pieza.

Permite construir bastidores que vayan a estar sometidos - con una correcta construcción y distribución de pesos - a <b>cargas estáticas bajas - medias</b>.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento, aún más reforzada por la <b>fibra de vidrio</b>. <br>

Si en el programa estándar no encuentra las especificaciones del producto deseadas, contacte con nuestra oficina comercial.   El conector <b>articulado</b> permite unir <b>3 tubos cuadrados</b> - conector de varias piezas.

Longitudinalmente, el sistema de articulación se puede ajustar <b>desde 0⁰ hasta 190⁰</b>, o <b>desde 45⁰ hasta 200⁰</b> - según referencia.

El conector - expansor de la espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar, y se puede reemplazar para conectar tubos de dimensiones y geometrías distintas.

Si es necesario, se pueden fijar las espigas horizontales al tubo con tuercas hexagonales (<b>SW 10</b> o <b>SW 13</b> - según referencia) en las 2 cavidades dispuestas para ello.

Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y el <b>refuerzo de fibra de vidrio</b> otorga una gran rigidez y estabilidad dimensional y térmica.

<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br>

Póngase en contacto con nuestra oficina comercial si la media o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   El conector <b>expansor</b> está diseñado para conectar <b>2 tubos cuadrados</b> unidireccionalmente.


Consta de 1 o 2 cavidades internas (según referencia) para el alojamiento de tuercas hexagonales (<b>SW 10</b>, <b>SW 13</b>, <b>SW 17</b> o <b>SW 19</b> - según referencia) - conector de dos partes.

Se suministra <b>sin tuercas</b>, <b>con una tuerca arriba</b>, <b>con una tuerca abajo</b> o <b>con ambas tuercas</b>.

Al roscar, el conector - expansor tracciona contra la pared interna del tubo y genera una fuerte presión, que refuerza - en gran medida - la resistencia del conjunto.

Para evitar posibles deformaciones de la sección, se recomienda emplear tubos de calidad (tolerancias, acabados, soldadura…) y realizar ensayos con muestras.

Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y se puede combinar con conectores articulados para generar conexiones de tubos con diferentes dimensiones y geometrías. <br>

Para otras especificaciones del producto - que no se reflejen en el programa estándar - póngase en contacto con nuestra oficina comercial.
