Conector en T diseñado para ensamblar 3 tubos cuadrados. Se suministra sin alma de acero (S) - conector de una sola pieza. Permite construir bastidores que vayan a estar sometidos - con una correcta construcción y distribución de pesos - a cargas estáticas bajas - medias. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento, aún más reforzada por la fibra de vidrio.
Si en el programa estándar no encuentra las especificaciones del producto deseadas, contacte con nuestra oficina comercial.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Espessura Tubo
L
H



Mais
info.
02300400265 13,50 x 13,50 1,25 20,50 13,00
02300400210 20 x 20 1,50 32,00 20,00
02300400211 25 x 25 1,50 49,00 25,00
00201206471 25 x 25 2,00 40,00 25,00
02300900161 30 x 30 1,50 50,00 30,00
02300900168 40 x 40 2,00 55,00 40,00

Es posible que además de nuestra familia THCTC, le puedan interesar estas otras familias

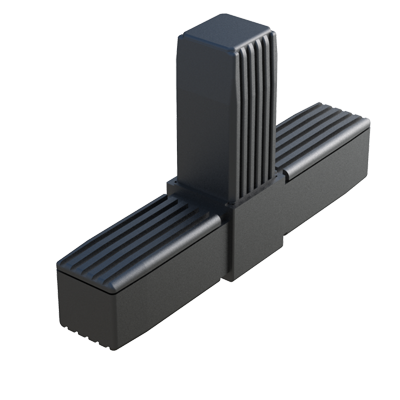

El conector en T permite unir <b>3 tubos cuadrados</b>.

Se suministra <b>con</b> o <b>sin alma de acero</b> (S), <b>de acero zincado</b> (ZCS) o <b>de acero inoxidable</b> (SS) - conector de dos partes.

Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y permite construir bastidores sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según referencia y considerando un correcto diseño de la estructura y una adecuada distribución de los pesos.

Si se le desea aplicar un refuerzo extra al conector, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto (remaches, pasadores, etc.). <br>

Para otras especificaciones del producto - que no se encuentren dentro del programa - póngase en contacto con nuestra oficina comercial.   Conector apto para unir <b>2 tubos cuadrados</b> de manera rápida y cómoda, eliminando los costes de la soldadura.

Lleva los <b>tornillos</b> y los <b>tapones incorporados</b> para tapar la cabeza de los tornillos.

De esta forma, la superficie queda lisa y se evita la acumulación de suciedad y mejorando el acabado estético del conjunto.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia, más aún gracias al <b>refuerzo de fibra de vidrio</b>, y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br>

Posibilidad de adquirir los conectores en colores y grabarles el logo de su empresa u otros dibujos (Cantidad mínima de fabricación: 250 unidades). <br>

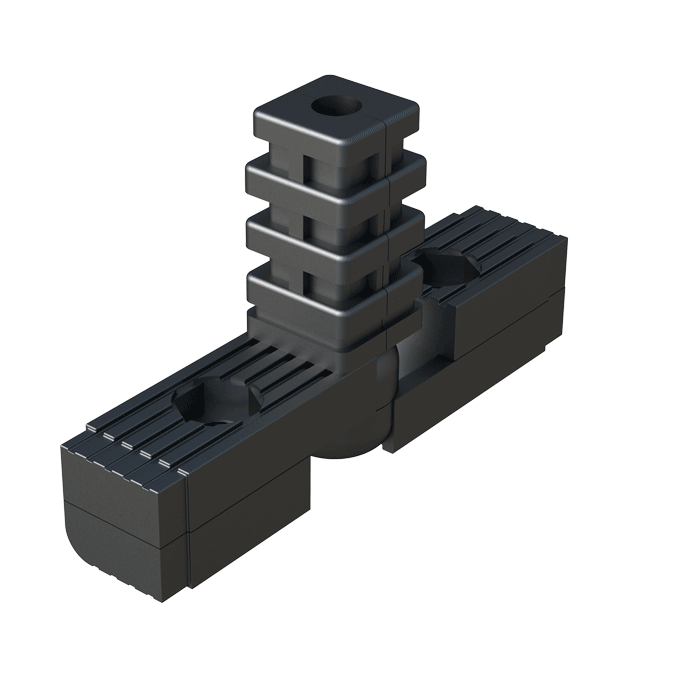

Para otras especificaciones del producto - que no se muestren en el programa estándar - póngase en contacto con nuestra oficina comercial.   Conector <b>articulado</b> - de <b>Nylon</b> (PA6) de alta resistencia - diseñado para empalmar <b>3 tubos cuadrados</b> - conector de varias piezas y con almas de aluminio.

En el eje horizontal, y de forma continua, se puede ajustar el sistema de articulación <b>desde 60⁰ hasta 300⁰</b>.

La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar.

También se puede reemplazar para conectar tubos de dimensiones y secciones diferentes.

Las espigas horizontales tienen un alojamiento para tuerca hexagonal (<b>SW 13</b>) por si se quieren fijar los tubos al conector.
<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br>

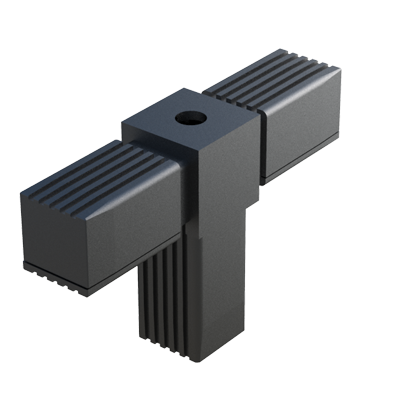

Para consultar otras especificaciones del producto - que no se muestren en el programa estándar - contacte con nuestra oficina comercial.   Conector en T diseñado para unir <b>3 tubos cuadrados</b>.

 Se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos partes.

Permite construir estructuras sometidas a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero.

Tiene una rosca <b>M8</b> o <b>M10</b> - según referencia - para adaptar un pie nivelador o una rueda, y conformar la base del bastidor.

En caso de querer reforzar el conector mediante pasadores y tornillería, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br>

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
