Descrição e características

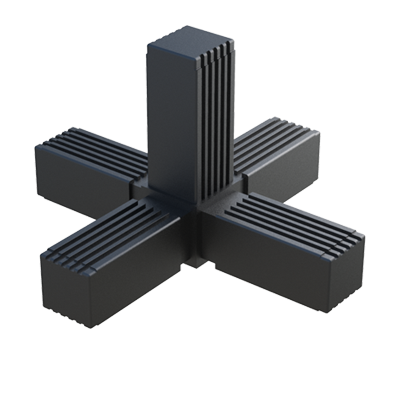

El conector en A permite unir 5 tubos cuadrados y se suministra sin alma de acero (S) - conector de una sola pieza. Se emplea para bastidores sometidos a cargas estáticas bajas - medias (con una correcta construcción y distribución de pesos). El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. El refuerzo de fibra de vidrio otorga una mayor resistencia, rigidez y estabilidad dimensional y térmica.Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.
Imagens e desenhos técnicos
Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Conector 5 tubos en A
| Referencia | Para Tubo |
Espessura Tubo |
L |
H |
Mais info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400229 | 13,50 x 13,50 | 1,25 | 20,00 | 13,00 | |||||||||
| 02300900178 | 20 x 20 | 1,50 | 32,00 | 20,00 | |||||||||
| 02300400230 | 25 x 25 | 1,50 | 49,00 | 25,00 | |||||||||
| 02300900179 | 25 x 25 | 2,00 | 40,00 | 25,00 | |||||||||
| 02300900165 | 30 x 30 | 1,50 | 50,00 | 30,00 | |||||||||
| 02300900172 | 40 x 40 | 2,00 | 55,00 | 40,00 |
