Descrição e características
Nuestras conteras para tubos cuadrados tienen un acabado tipo techo (pirámide truncada). La contera está disponible para tubos rectangulares: LFS.
Fabricação em cores RAL
as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.Imagens e desenhos técnicos
Vista do produto

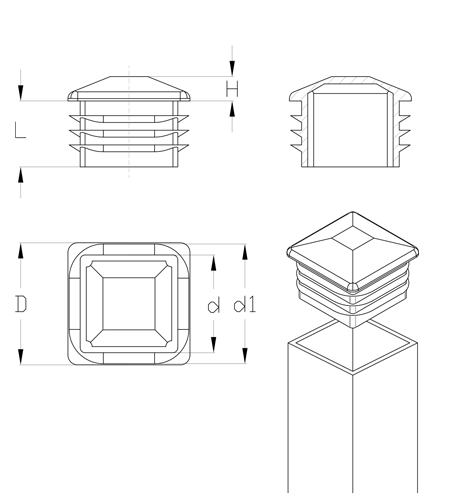

Desenho técnico
Vídeo
Referências e dimensões de Contera para tubo cuadrado con base techo
| Referencia | Para Tubo |
Grosor Tubo |
D |
H |
d |
L |
d1 |
Mais info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400131 | 20 x 20 | 1,50 | 20,00 | 5,00 | 15,00 | 12,00 | 19,00 | ||||||
| 00300400693 | 22 x 22 | 1,50 | 22,00 | 5,00 | 17,50 | 14,00 | 21,00 | ||||||
| 00300400132 | 25 x 25 | 1,50 | 25,00 | 5,00 | 20,00 | 13,50 | 24,50 | ||||||
| 00300400133 | 30 x 30 | 1,50 | 30,00 | 5,00 | 24,00 | 13,50 | 29,00 | ||||||
| 00300400134 | 35 x 35 | 1,50 | 35,00 | 5,00 | 27,80 | 14,50 | 34,00 | ||||||
| 00300400135 | 40 x 40 | 1,50 | 40,00 | 5,00 | 33,50 | 14,00 | 38,50 | ||||||
| 00300401146 | 50 x 50 | 1,00 a 2,00 | 50,50 | 5,00 | 45,00 | 19,50 | 49,50 | ||||||
| 00300400694 | 80 x 80 | 1,50 | 80,00 | 6,00 | 71,00 | 17,00 | 79,00 |
