Conector en A diseñado para conectar 5 tubos cuadrados. Se suministra con o sin alma de acero (S), o de acero zincado (ZCS) - conector de dos piezas. Se emplea para bastidores con cargas estáticas bajas - medias o altas - según referencia y con una correcta construcción y distribución de pesos. Tiene una rosca M8 o M10 - según referencia - para adaptar un pie nivelador o una rueda, y conformar la base del bastidor. Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.
Si en el programa estándar no encuentra las especificaciones del producto deseadas, contacte con nuestra oficina comercial.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Espessura Tubo
L
H
Métrica (M)



Mais
info.
02300400232 25 x 25 1,50 54,00 25,00 M8
02300400233 25 x 25 1,50 54,00 25,00 M10
02300400234 30 x 30 2,00 47,00 30,00 M8
02300400235 30 x 30 2,00 47,00 30,00 M10

Es posible que además de nuestra familia THCAB, le puedan interesar estas otras familias

  El conector en A permite unir <b>5 tubos cuadrados</b> y se suministra sin alma de acero (S) - conector de una sola pieza.

Se emplea para bastidores sometidos a <b>cargas estáticas bajas - medias</b> (con una correcta construcción y distribución de pesos).

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

El <b>refuerzo de fibra de vidrio</b> otorga una mayor resistencia, rigidez y estabilidad dimensional y térmica. <br>

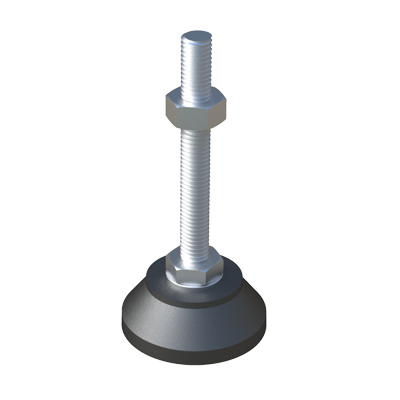

Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   El eje roscado de nuestro pie nivelador es de acero zincado, la chapa embellecedora de acero inoxidable y la base de polipropileno. La pieza se suministra sin chapa: LHVD. La tuerca del pie nivelador permite una mejor fijación. Hay un espacio pequeño entre la tuerca hexagonal y la base, lo que permite una inclinación de la rosca de unos 3º.   Nuestro conector en B ha sido diseñado para conectar <b>6 tubos cuadrados</b> y se suministra <b>con</b> o <b>sin alma de acero</b> (S), <b>de acero zincado</b> (ZCS) o <b>de acero inoxidable</b> (SS) - conector de dos piezas.

Permite construir bastidores sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero y con una adecuada distribución de los pesos.

De querer reforzar el conector (remaches, pasadores…), se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br>

Contacte con nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
