Descrição e características
El conector en Y permite ensamblar 3 tubos cuadrados y se suministra sin alma de acero (S) - conector de una sola pieza. Con una correcta construcción y distribución de los pesos, permite construir bastidores sometidos a cargas estáticas bajas - medias. El Nylon (PA6) utilizado es de alta resistencia y ofrece grandes propiedades frente al envejecimiento (larga vida útil). El refuerzo de fibra de vidrio otorga una mayor resistencia, rigidez y estabilidad dimensional y térmica.Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.
Imagens e desenhos técnicos
Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Conector 3 tubos en Y
| Referencia | Para Tubo |
Espessura Tubo |
L |
H |
Mais info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400048 | 13,50 x 13,50 | 1,25 | 20,00 | 13,00 | |||||||||
| 02301001100 | 20 x 20 | 1,50 | 32,00 | 20,00 | |||||||||
| 02300400058 | 25 x 25 | 1,50 | 49,00 | 25,00 | |||||||||
| 02300400801 | 25 x 25 | 2,00 | 40,00 | 25,00 | |||||||||
| 02300900163 | 30 x 30 | 1,50 | 50,00 | 30,00 | |||||||||
| 02300900170 | 40 x 40 | 2,00 | 55,00 | 40,00 |

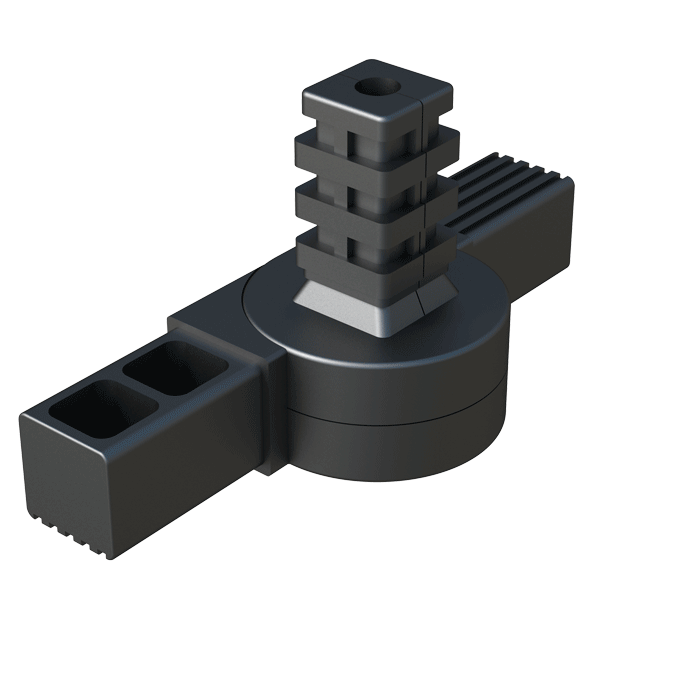

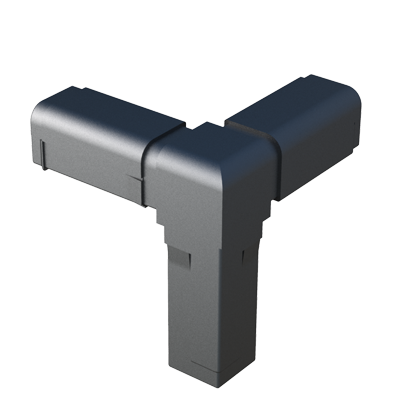

Es posible que además de nuestra familia THCYF, le puedan interesar estas otras familias
