Descrição e características
Conector en Y diseñado para ensamblar 3 tubos cuadrados. Se suministra con alma de acero (S) o de acero zincado (ZCS) - conector de dos piezas. Permite conformar bastidores con cargas estáticas bajas - medias o altas - según referencia y tras asegurar que la construcción es correcta y los pesos están distribuidos adecuadamente. Está fabricado en Nylon (PA6) de alta resistencia y tiene una rosca M8 o M10 - según referencia - para adaptar un pie nivelador o una rueda, y conformar la base del bastidor.Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.
Imagens e desenhos técnicos

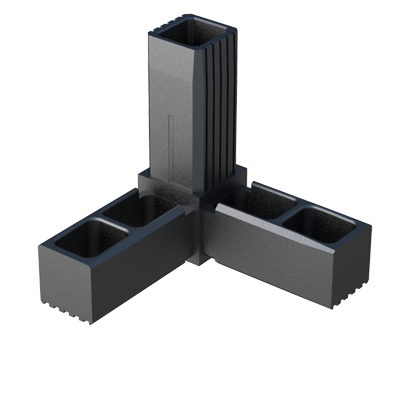

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Conector 3 tubos en Y con alma metálica y rosca
| Referencia | Para Tubo |
Espessura Tubo |
L |
H |
Metrisch (M) |
Mais info. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400052 | 25 x 25 | 1,50 | 50,00 | 25,00 | M8 | ||||||||
| 02300400053 | 25 x 25 | 1,50 | 52,00 | 25,00 | M10 | ||||||||
| 02300400054 | 30 x 30 | 2,00 | 47,00 | 30,00 | M8 | ||||||||
| 02300400055 | 30 x 30 | 2,00 | 47,00 | 30,00 | M10 |
