Conector en L diseñado para conectar 2 tubos cuadrados de forma perpendicular. Se suministra sin alma de acero (S) - conector de una sola pieza - y se emplea para bastidores con cargas estáticas bajas - medias, teniendo en cuenta una correcta construcción de la estructura y una adecuada distribución de los pesos. Está fabricado en Nylon (PA6) de alta resistencia, por lo que tiene un gran comportamiento frente al envejecimiento.
Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Espessura Tubo
L
H



Mais
info.
02300400161 13,50 x 13,50 1,25 20,00 13,00
02300400180 15 x 15 1,50 20,00 15,00
02300400181 20 x 20 1,50 32,00 20,00
02300400166 25 x 25 1,50 49,00 25,00
02300900173 25 x 25 2,00 40,00 25,00
02300900160 30 x 30 1,50 50,00 30,00
02300900167 40 x 40 2,00 55,00 40,00

Es posible que además de nuestra familia THCLM, le puedan interesar estas otras familias

Nuestro conector <b>articulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> continua y libremente <b>desde 60⁰ hasta 300⁰</b> - conector de varias piezas.
Si se quiere reforzar el conector, se pueden fijar las espigas horizontales al tubo mediante tuercas hexagonales (<b>SW 13</b>), y perforando los perfiles en la posición correspondiente.
El <b>Nylon</b> (PA6) utilizado ofrece gran resistencia al conjunto y le proporciona una larga vida útil.

<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br>

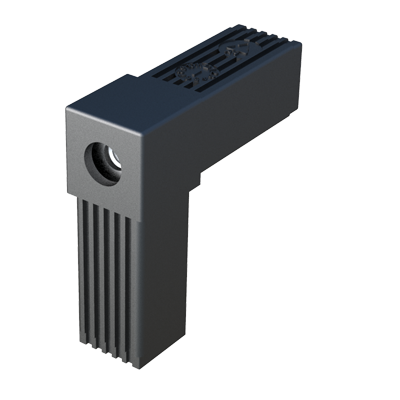

Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   Nuestro conector en L ha sido diseñado para conectar <b>2 tubos cuadrados</b> bidireccionalmente.

Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos partes.

Permite construir bastidores que vayan a estar sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero y con una adecuada distribución de los pesos.

Tiene una rosca <b>M8</b> o <b>M10</b> - según referencia - para adaptar un pie nivelador o una rueda, y conformar la base del bastidor.

Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. <br>

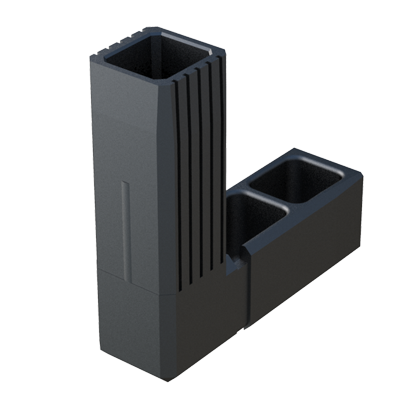

Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   Conector en L diseñado para ensamblar <b>2 tubos cuadrados</b> a 90⁰ de forma “invisible” (corte de inglete de 45⁰).

Se suministra sin alma de acero (S) - conector de una sola pieza - y se emplea en bastidores con <b>cargas estáticas bajas - medias</b> (con una correcta construcción y distribución de pesos).

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

El <b>refuerzo de fibra de vidrio</b> otorga una mayor rigidez y estabilidad dimensional y térmica. <br>

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   El conector en L permite unir <b>2 tubos cuadrados</b> en ángulo recto y de forma “invisible” (corte de inglete de 45⁰).

 Se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos piezas.

Con una correcta construcción del bastidor y una adecuada distribución de los pesos, puede soportar <b>cargas estáticas bajas - medias </b> o <b>altas</b> - según referencia.

La rosca <b>M8</b> o <b>M10</b> (según referencia) permite adaptar un pie nivelador o una rueda, y conformar la base del bastidor.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y, en caso de querer reforzar el conector con remaches o tornillería, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. <br>

Póngase en contacto con nuestra oficina comercial si la media o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
