Conector en L diseñado para ensamblar 2 tubos cuadrados a 90⁰ de forma “invisible” (corte de inglete de 45⁰). Se suministra sin alma de acero (S) - conector de una sola pieza - y se emplea en bastidores con cargas estáticas bajas - medias (con una correcta construcción y distribución de pesos). El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. El refuerzo de fibra de vidrio otorga una mayor rigidez y estabilidad dimensional y térmica.
Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

THCLN
THCLN

Referencia
Para tubo
Espessura Tubo
L



Mais
info.
02300400167 25 x 25 1,50 49,00

Es posible que además de nuestra familia THCLN, le puedan interesar estas otras familias

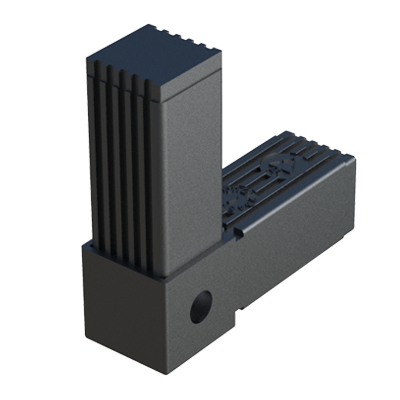

Conector en L - de <b>Nylon</b> (PA6) de alta resistencia - diseñado para ensamblar <b>2 tubos cuadrados</b>de forma perpendicular. Se suministra <b>con alma de acero</b> (S) - conector de dos piezas. Permite conformar bastidores con <b>cargas estáticas altas</b> - tras asegurar que la construcción es correcta y los pesos están distribuidos adecuadamente. Presenta una rosca <b>M8</b> para adaptar un pie nivelador o una rueda y conformar la base del bastidor. Para prevenir la corrosión por contacto, se debe evitar perforar el núcleo de acero (remaches, pasadores, etc.). <br> Si lo que requiere no se encuentra dentro del programa estándar del producto, póngase en contacto con nuestra oficina comercial.   <p>O nosso <b>conector articulado THCLQ</b> permite a união de <b>2 tubos quadrados</b> em diferentes posições através de um sistema composto por várias peças concebido para ajuste angular.</p> <p>O sistema de articulação permite duas gamas de ajuste contínuo: de <b>0° a 190°</b> ou de <b>45° a 200°</b>, dependendo das características do sistema. O conector integra 2 câmaras cónicas para alojamento de porcas sextavadas. Para isso, os perfis tubulares devem ser perfurados na posição correspondente.</p> <p>O sistema de articulação oferece dois modos de funcionamento:</p> <p><b>Tipo 1</b>: Rotação livre.</p> <p><b>Tipo 2</b>: Rotação com dentado interno de 15°.</p> <p>O corpo pode ser fabricado em <b>PA6 (poliamida 6)</b> ou <b>PA6GF30 (poliamida 6 + 30% fibra de vidro)</b>, conforme a referência. O reforço com fibra de vidro nas versões PA6GF30 proporciona maior rigidez e estabilidade dimensional e térmica.</p> <p><i>Se a dimensão ou qualquer outra especificação não estiver incluída no nosso programa padrão, contacte o nosso departamento comercial.</i></p> <p><i>*A referência 02300400165 é fornecida desmontada.</i></p>   El conector en L permite unir <b>2 tubos cuadrados</b> en ángulo recto y de forma “invisible” (corte de inglete de 45⁰). Se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos piezas. Con una correcta construcción del bastidor y una adecuada distribución de los pesos, puede soportar <b>cargas estáticas bajas - medias </b> o <b>altas</b> - según referencia. La rosca <b>M8</b> o <b>M10</b> (según referencia) permite adaptar un pie nivelador o una rueda, y conformar la base del bastidor. El <b>Nylon</b> (PA6) utilizado es de alta resistencia y, en caso de querer reforzar el conector con remaches o tornillería, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. <br> Póngase en contacto con nuestra oficina comercial si la media o cualquier otra especificación del producto no se encuentra dentro del programa estándar.   Nuestro conector <b>articulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> continua y libremente <b>desde 60⁰ hasta 300⁰</b> - conector de varias piezas. Si se quiere reforzar el conector, se pueden fijar las espigas horizontales al tubo mediante tuercas hexagonales (<b>SW 13</b>), y perforando los perfiles en la posición correspondiente. El <b>Nylon</b> (PA6) utilizado ofrece gran resistencia al conjunto y le proporciona una larga vida útil. <br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br> Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.
