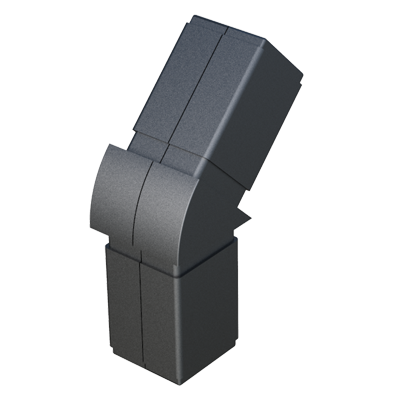

Conector angulado - fabricado en Nylon (PA6) de alta resistencia - que ha sido diseñado para conectar 2 tubos cuadrados en un ángulo de 135⁰. Se suministra sin alma de acero (S) - conector de dos partes. Si es necesario, se puede fijar el conector mediante pasadores y tuercas hexagonales (SW 13 - alojamientos internos dispuestos para ello). Esto implica perforar el conector en las posiciones correspondientes, asegurando una buena alineación entre pasadores y tuercas.
Si requiere otras especificaciones del producto (dimensiones, espesores, etc.), contacte con nuestra oficina comercial.

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

THCLV
THCLV

Referencia
Para Tubo
Grosor Tubo
L
Ángulo (A)
Alojamiento Tuerca (SW) / Métrica (M)



Mais
info.
02300400179 25 x 25 1,50 31,00 135° SW 13

Es posible que además de nuestra familia THCLV, le puedan interesar estas otras familias

Nuestro conector <b>angulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> en un ángulo de <b>135⁰</b>. Se suministra sin alma de acero (S) - conector de dos partes. El <b>Nylon</b> (PA6) con el que está fabricado es de alta resistencia (impacto) y le ofrece - al conector - una vida útil muy larga. <br> Consulte nuestra oficina comercial para versiones en diferentes espesores y/o dimensiones.   As ponteiras LE foram projetadas para garantir uma <b>boa fixação</b>, <b>fácil instalação</b> e um <b>excelente acabamento</b>, graças ao formato arredondado de sua cabeça. Elas são utilizadas para vedar tubos e/ou orifícios diversos que precisam suportar esforços mecânicos, sendo <b><i>recomendadas como ponteiras finais para cadeiras e/ou móveis</b></i>. <br> Para uso como batentes deslizantes e para facilitar a instalação em tubos com maior espessura de parede, recomendamos chanfrar o diâmetro interno do tubo (aproximadamente 0,3 - 0,5 x 60°). <br> <b>Cores especiais</b>, <b>logotipo da empresa</b> e fabricação com <b>material TPE</b> (antiderrapante, redutor de ruído e resistente a temperaturas mais altas) podem ser solicitados sob encomenda. Consulte-nos. <br> Por razões técnicas de produção, um rebarbo residual pode exceder a medida L. Dependendo do item selecionado, o acabamento superficial pode variar entre polido e texturizado. <br>   El conector <b>angulado</b> permite acoplar <b>2 tubos cuadrados</b> en un ángulo de <b>120⁰</b> o <b>135⁰</b> - según referencia - y se suministra sin alma de acero (S) - conector de dos piezas. Da lugar a una conexión “invisible” de tubos con corte de inglete de 45⁰ o 60⁰ respectivamente. Consta de 1 o 2 alojamientos internos - según referencia - para tuercas hexagonales (<b>SW 13</b>) por si se quieren fijar los tubos al conector mediante pasadores. Para ello, se deben perforar los perfiles en la posición correspondiente. El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br> Para versiones en diferentes espesores y/o dimensiones, póngase en contacto con nuestra oficina comercial.   El conector <b>articulado</b> THCLP ha sido diseñado para conectar <b>2 tubos cuadrados</b>. El <b>rango de articulación</b>, así como el tipo de rotación y bloqueo, varían entre cada referencia y se pueden consultar en la <b>columna 'Ángulo'</b>. <br> El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. Según referencia, disponen de un <b>refuerzo de fibra de vidrio</b> el cual otorga una mayor rigidez y estabilidad dimensional y térmica. <br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br> * <i><b>Tipo 2</b></i>: Movimento de rotación con dentado interior de 15º. <br> * <i><b>Tipo 3</b></i>: Movimento de rotación con bloqueador interior en las posiciones de 0º, 90º, 180º. <br> * <i><b>Tipo 4</b></i>: Movimento de rotación con un tope bloqueador a los 180º. <br><br> Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.<br>
