Descrição e características
El conector angulado permite acoplar 2 tubos cuadrados en un ángulo de 120⁰ o 135⁰ - según referencia - y se suministra sin alma de acero (S) - conector de dos piezas. Da lugar a una conexión “invisible” de tubos con corte de inglete de 45⁰ o 60⁰ respectivamente. Consta de 1 o 2 alojamientos internos - según referencia - para tuercas hexagonales (SW 13) por si se quieren fijar los tubos al conector mediante pasadores. Para ello, se deben perforar los perfiles en la posición correspondiente. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.Para versiones en diferentes espesores y/o dimensiones, póngase en contacto con nuestra oficina comercial.
Imagens e desenhos técnicos

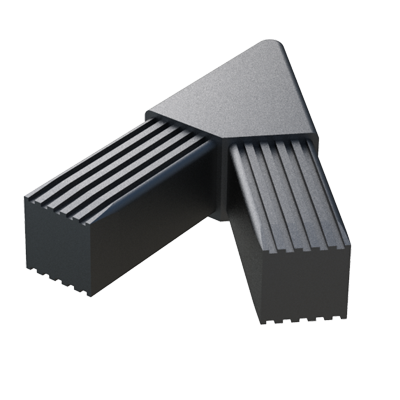

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Conector 2 tubos en ángulo con alojamientos para tuerca y unión invisible
| Referencia | Para Tubo |
Espessura Tubo |
L |
Ángulo (A) |
Alojamiento Tuerca (SW) / Métrica (M) |
Mais info. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400177 | 25 x 25 | 1,50 | 57,00 | 120º | SW 13 | ||||||||
| 02300400178 | 25 x 25 | 1,50 | 55,00 | 135º | SW 13 |
