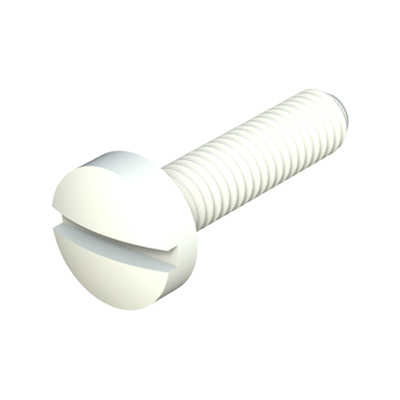

Tornillo rosca unc unf alomado ranurado

Catálogo

Nuestros tornillos con cabeza alomada ranurada ofrecen una excelente resistencia a productos químicos (ver ficha técnica), alto nivel de rigidez dieléctrica, no se oxida y previene daños producidos por sobretensado.

Material: PA66 PC
Cores padrão: Natural - Negro
Drawing PDF:
UL94: V2
IP:
RoHS:
Medidas expressas em: Milímetros

Referencia	Rosca	L	A	H	J	T	Tipo				PDF	3D IGS	Mais info.

00100400273	2 · 56	2,38	3,35	1,89	0,69	0,79	UNC
00100400274	2 · 56	3,18	3,35	1,89	0,69	0,79	UNC
00100400275	2 · 56	3,97	3,35	1,89	0,69	0,79	UNC
00100400276	2 · 56	4,76	3,35	1,89	0,69	0,79	UNC
00100400277	2 · 56	6,35	3,35	1,89	0,69	0,79	UNC
00100400278	2 · 56	7,14	3,35	1,89	0,69	0,79	UNC
00100400279	2 · 56	7,94	3,35	1,89	0,69	0,79	UNC
00100400280	2 · 56	9,53	3,35	1,89	0,69	0,79	UNC
00100400281	2 · 56	9,92	3,35	1,89	0,69	0,79	UNC
00100400282	2 · 56	11,11	3,35	1,89	0,69	0,79	UNC
00100400283	2 · 56	12,70	3,35	1,89	0,69	0,79	UNC
00100400284	2 · 56	14,29	3,35	1,89	0,69	0,79	UNC
00100400285	2 · 56	15,88	3,35	1,89	0,69	0,79	UNC
00100400286	2 · 56	19,05	3,35	1,89	0,69	0,79	UNC
00100400287	2 · 56	22,23	3,35	1,89	0,69	0,79	UNC
00100400288	2 · 56	25,40	3,35	1,89	0,69	0,79	UNC
00100400289	2 · 56	28,58	3,35	1,89	0,69	0,79	UNC
00100400290	2 · 64	4,76	3,35	1,89	0,69	0,79	UNF
00100400291	2 · 64	9,53	3,35	1,89	0,69	0,79	UNF
00100400292	3 · 48	3,18	3,89	2,18	0,79	0,93	UNC
00100400293	3 · 48	4,76	3,89	2,18	0,79	0,93	UNC
00100400294	3 · 48	6,35	3,89	2,18	0,79	0,93	UNC
00100400295	3 · 48	7,94	3,89	2,18	0,79	0,93	UNC
00100400296	3 · 48	9,53	3,89	2,18	0,79	0,93	UNC
00100400297	3 · 48	11,11	3,89	2,18	0,79	0,93	UNC
00100400298	3 · 48	12,70	3,89	2,18	0,79	0,93	UNC
00100400299	3 · 48	19,05	3,89	2,18	0,79	0,93	UNC
00100400300	3 · 56	7,94	3,89	2,18	0,79	0,93	UNF
00100400301	4 · 36	12,70	4,43	2,48	0,89	1,05	UNS
00100400302	4 · 40	2,38	4,43	2,48	0,89	1,05	UNC
00100400303	4 · 40	3,18	4,43	2,48	0,89	1,05	UNC
00100400304	4 · 40	3,57	4,43	2,48	0,89	1,05	UNC
00100400305	4 · 40	4,76	4,43	2,48	0,89	1,05	UNC
00100400306	4 · 40	6,35	4,43	2,48	0,89	1,05	UNC
00100400307	4 · 40	7,14	4,43	2,48	0,89	1,05	UNC
00100400308	4 · 40	7,94	4,43	2,48	0,89	1,05	UNC
00100400309	4 · 40	9,53	4,43	2,48	0,89	1,05	UNC
00100400310	4 · 40	11,11	4,43	2,48	0,89	1,05	UNC
00100400311	4 · 40	12,70	4,43	2,48	0,89	1,05	UNC
00100400312	4 · 40	14,29	4,43	2,48	0,89	1,05	UNC
00100400313	4 · 40	15,88	4,43	2,48	0,89	1,05	UNC
00100400314	4 · 40	17,46	4,43	2,48	0,89	1,05	UNC
00100400315	4 · 40	19,05	4,43	2,48	0,89	1,05	UNC
00100400316	4 · 40	22,23	4,43	2,48	0,89	1,05	UNC
00100400317	4 · 40	25,40	4,43	2,48	0,89	1,05	UNC
00100400318	4 · 40	28,58	4,43	2,48	0,89	1,05	UNC
00100400319	4 · 40	30,16	4,43	2,48	0,89	1,05	UNC
00100400320	4 · 40	31,75	4,43	2,48	0,89	1,05	UNC
00100400321	4 · 40	34,93	4,43	2,48	0,89	1,05	UNC
00100400322	4 · 40	38,10	4,43	2,48	0,89	1,05	UNC
00100400323	4 · 40	41,28	4,43	2,48	0,89	1,05	UNC
00100400324	4 · 40	44,45	4,43	2,48	0,89	1,05	UNC
00100400325	4 · 48	6,35	4,43	2,48	0,89	1,05	UNF
00100400326	5 · 40	9,53	4,98	2,79	0,99	1,19	UNC
00100400327	6 · 32	2,38	5,51	3,09	1,10	1,33	UNC
00100400328	6 · 32	3,18	5,51	3,09	1,10	1,33	UNC
00100400329	6 · 32	3,97	5,51	3,09	1,10	1,33	UNC
00100400330	6 · 32	4,76	5,51	3,09	1,10	1,33	UNC
00100400331	6 · 32	6,35	5,51	3,09	1,10	1,33	UNC
00100400332	6 · 32	7,94	5,51	3,09	1,10	1,33	UNC
00100400333	6 · 32	9,53	5,51	3,09	1,10	1,33	UNC
00100400334	6 · 32	11,11	5,51	3,09	1,10	1,33	UNC
00100400335	6 · 32	12,70	5,51	3,09	1,10	1,33	UNC
00100400336	6 · 32	14,29	5,51	3,09	1,10	1,33	UNC
00100400337	6 · 32	15,88	5,51	3,09	1,10	1,33	UNC
00100400338	6 · 32	17,46	5,51	3,09	1,10	1,33	UNC
00100400339	6 · 32	19,05	5,51	3,09	1,10	1,33	UNC
00100400340	6 · 32	22,23	5,51	3,09	1,10	1,33	UNC
00100400341	6 · 32	25,40	5,51	3,09	1,10	1,33	UNC
00100400342	6 · 32	28,58	5,51	3,09	1,10	1,33	UNC
00100400343	6 · 32	31,75	5,51	3,09	1,10	1,33	UNC
00100400344	6 · 32	38,10	5,51	3,09	1,10	1,33	UNC
00100400345	6 · 32	41,28	5,51	3,09	1,10	1,33	UNC
00100400346	6 · 32	44,45	5,51	3,09	1,10	1,33	UNC
00100400347	6 · 32	47,63	5,51	3,09	1,10	1,33	UNC
00100400348	6 · 32	50,80	5,51	3,09	1,10	1,33	UNC
00100400349	6 · 32	57,15	5,51	3,09	1,10	1,33	UNC
00100400350	6 · 40	6,35	5,51	3,09	1,10	1,33	UNF
00100400351	6 · 40	9,53	5,51	3,09	1,10	1,33	UNF
00100400352	6 · 40	19,05	5,51	3,09	1,10	1,33	UNF
00100400353	6 · 40	25,40	5,51	3,09	1,10	1,33	UNF
00100400354	8 · 32	3,18	6,60	3,67	1,26	1,59	UNC
00100400355	8 · 32	4,76	6,60	3,67	1,26	1,59	UNC
00100400356	8 · 32	6,35	6,60	3,67	1,26	1,59	UNC
00100400357	8 · 32	7,14	6,60	3,67	1,26	1,59	UNC
00100400358	8 · 32	7,94	6,60	3,67	1,26	1,59	UNC
00100400359	8 · 32	9,53	6,60	3,67	1,26	1,59	UNC
00100400360	8 · 32	11,11	6,60	3,67	1,26	1,59	UNC
00100400361	8 · 32	12,70	6,60	3,67	1,26	1,59	UNC
00100400362	8 · 32	15,88	6,60	3,67	1,26	1,59	UNC
00100400363	8 · 32	19,05	6,60	3,67	1,26	1,59	UNC
00100400364	8 · 32	22,23	6,60	3,67	1,26	1,59	UNC
00100400365	8 · 32	25,40	6,60	3,67	1,26	1,59	UNC
00100400366	8 · 32	28,58	6,60	3,67	1,26	1,59	UNC
00100400367	8 · 32	31,75	6,60	3,67	1,26	1,59	UNC
00100400368	8 · 32	34,93	6,60	3,67	1,26	1,59	UNC
00100400369	8 · 32	38,10	6,60	3,67	1,26	1,59	UNC
00100400370	8 · 32	44,45	6,60	3,67	1,26	1,59	UNC
00100400371	8 · 32	47,63	6,60	3,67	1,26	1,59	UNC
00100400372	8 · 32	50,80	6,60	3,67	1,26	1,59	UNC
00100400373	10 · 24	3,18	7,68	4,27	1,40	1,87	UNC
00100400374	10 · 24	4,76	7,68	4,27	1,40	1,87	UNC
00100400375	10 · 24	6,35	7,68	4,27	1,40	1,87	UNC
00100400376	10 · 24	7,94	7,68	4,27	1,40	1,87	UNC
00100400377	10 · 24	9,53	7,68	4,27	1,40	1,87	UNC
00100400378	10 · 24	12,70	7,68	4,27	1,40	1,87	UNC
00100400379	10 · 24	15,88	7,68	4,27	1,40	1,87	UNC
00100400380	10 · 24	19,05	7,68	4,27	1,40	1,87	UNC
00100400381	10 · 24	25,40	7,68	4,27	1,40	1,87	UNC
00100400382	10 · 24	31,75	7,68	4,27	1,40	1,87	UNC
00100400383	10 · 24	38,10	7,68	4,27	1,40	1,87	UNC
00100400384	10 · 24	50,80	7,68	4,27	1,40	1,87	UNC
00100400385	10 · 32	3,18	7,68	4,27	1,40	1,87	UNF
00100400386	10 · 32	4,76	7,68	4,27	1,40	1,87	UNF
00100400387	10 · 32	6,35	7,68	4,27	1,40	1,87	UNF
00100400388	10 · 32	7,94	7,68	4,27	1,40	1,87	UNF
00100400389	10 · 32	9,53	7,68	4,27	1,40	1,87	UNF
00100400390	10 · 32	11,11	7,68	4,27	1,40	1,87	UNF
00100400391	10 · 32	12,70	7,68	4,27	1,40	1,87	UNF
00100400392	10 · 32	15,88	7,68	4,27	1,40	1,87	UNF
00100400393	10 · 32	19,05	7,68	4,27	1,40	1,87	UNF
00100400394	10 · 32	20,64	7,68	4,27	1,40	1,87	UNF
00100400395	10 · 32	22,23	7,68	4,27	1,40	1,87	UNF
00100400396	10 · 32	25,40	7,68	4,27	1,40	1,87	UNF
00100400397	10 · 32	26,99	7,68	4,27	1,40	1,87	UNF
00100400398	10 · 32	31,75	7,68	4,27	1,40	1,87	UNF
00100400399	10 · 32	38,10	7,68	4,27	1,40	1,87	UNF
00100400400	10 · 32	44,45	7,68	4,27	1,40	1,87	UNF
00100400401	10 · 32	50,80	7,68	4,27	1,40	1,87	UNF
00100400402	1/4 · 20	6,35	10,20	5,64	1,77	2,49	UNC
00100400403	1/4 · 20	7,94	10,20	5,64	1,77	2,49	UNC
00100400404	1/4 · 20	9,53	10,20	5,64	1,77	2,49	UNC
00100400405	1/4 · 20	12,70	10,20	5,64	1,77	2,49	UNC
00100400406	1/4 · 20	15,88	10,20	5,64	1,77	2,49	UNC
00100400407	1/4 · 20	19,05	10,20	5,64	1,77	2,49	UNC
00100400408	1/4 · 20	22,23	10,20	5,64	1,77	2,49	UNC
00100400409	1/4 · 20	25,40	10,20	5,64	1,77	2,49	UNC
00100400410	1/4 · 20	31,75	10,20	5,64	1,77	2,49	UNC
00100400411	1/4 · 20	38,10	10,20	5,64	1,77	2,49	UNC
00100400412	1/4 · 20	44,45	10,20	5,64	1,77	2,49	UNC
00100400413	1/4 · 20	50,80	10,20	5,64	1,77	2,49	UNC
00100400414	1/4 · 20	63,50	10,20	5,64	1,77	2,49	UNC
00100400415	1/4 · 28	4,76	10,20	5,64	1,77	2,49	UNF
00100400416	1/4 · 28	6,35	10,20	5,64	1,77	2,49	UNF
00100400417	1/4 · 28	9,53	10,20	5,64	1,77	2,49	UNF
00100400418	1/4 · 28	15,88	10,20	5,64	1,77	2,49	UNF
00100400419	1/4 · 28	19,05	10,20	5,64	1,77	2,49	UNF
00100400420	1/4 · 28	25,40	10,20	5,64	1,77	2,49	UNF
00100400421	3/8 · 24	25,40	15,39	8,51	2,22	3,77	UNF
