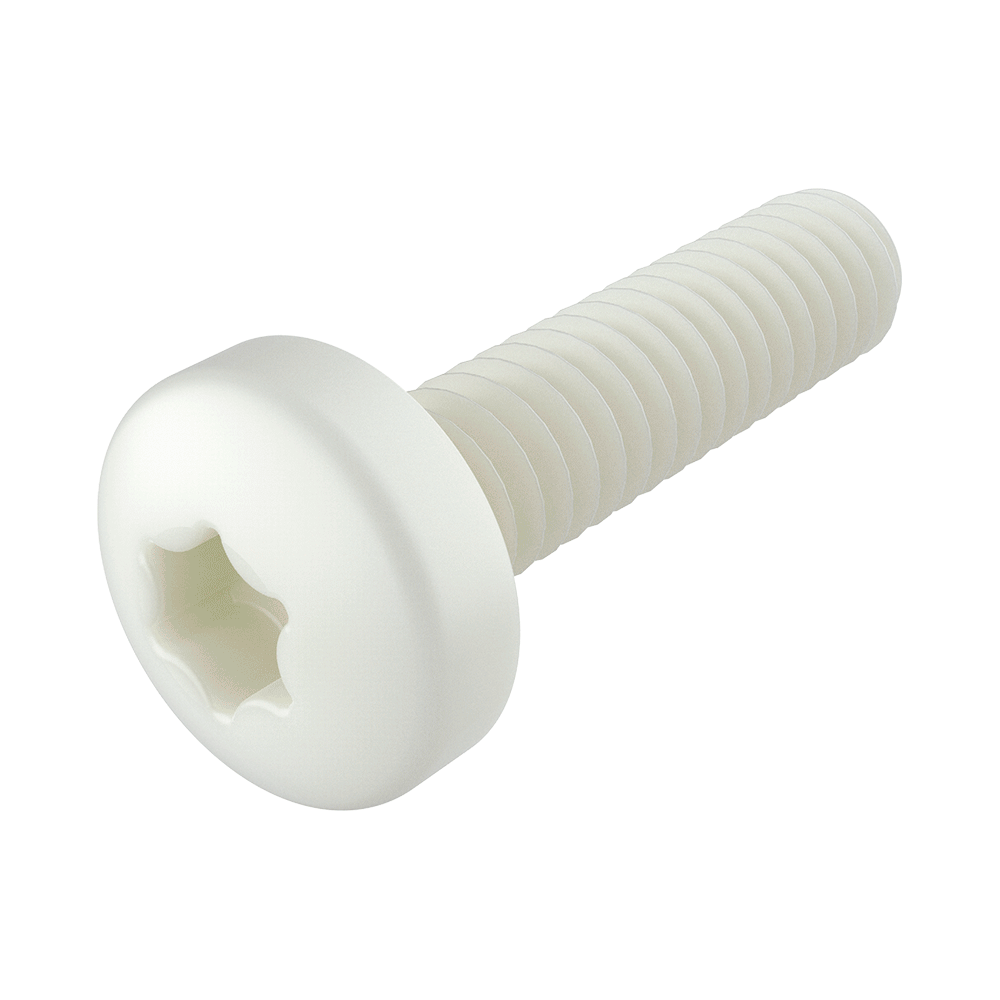

Nuestros tornillos MTBAT de rosca métrica con cabeza redonda torx (Pan Torx), similares a DIN 34812 (DIN 7985) / ISO 7045 TX, se fabrican en diversos materiales de ingeniería que favorecen propiedades como la resistencia química, mecánica, a la oxidación, etc.

Estos tornillos hexalobulares están disponibles en PA66 (Poliamida 66 “Nylon”), PP (Polipropileno), POM (Resina Acetal), PVDF (Fluoruro de Polivinilideno), PEEK (Polieteretercetona) y PAGF (Poliamida con posibilidad de hasta un 50% de fibra de vidrio).

 Fabricação em cores RAL

Drawing PDF:
UL94:   V2
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Rosca Métrica
L
A
H
Torx
Similar DIN
Simliar ISO



Mais
info.
03100301000 M3 4,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301001 M3 5,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301002 M3 6,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301003 M3 8,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301004 M3 10,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301005 M3 12,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301006 M3 16,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301007 M3 20,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301008 M3 25,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301009 M3 30,00 6,00 2,40 T10 DIN 34812 (7985) ISO 7045
03100301010 M4 4,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301011 M4 5,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301012 M4 6,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301013 M4 8,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301014 M4 10,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301015 M4 12,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301016 M4 16,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301017 M4 20,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301018 M4 25,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301019 M4 30,00 8,00 3,10 T20 DIN 34812 (7985) ISO 7045
03100301020 M5 5,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301021 M5 6,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301022 M5 8,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301023 M5 10,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301024 M5 12,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301025 M5 16,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301026 M5 20,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301027 M5 25,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301028 M5 30,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301029 M5 40,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301030 M5 55,00 10,00 3,80 T25 DIN 34812 (7985) ISO 7045
03100301031 M6 5,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301032 M6 6,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301033 M6 8,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301034 M6 10,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301035 M6 12,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301036 M6 16,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301037 M6 20,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301038 M6 25,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301039 M6 30,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301040 M6 35,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301041 M6 40,00 12,00 4,60 T30 DIN 34812 (7985) ISO 7045
03100301042 M6 50,00 12,00 4,60 T45 DIN 34812 (7985) ISO 7045
03100301043 M8 5,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301044 M8 8,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301045 M8 10,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301046 M8 16,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301047 M8 20,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301048 M8 25,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301049 M8 30,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301050 M8 35,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045
03100301051 M8 40,00 16,00 6,00 T45 DIN 34812 (7985) ISO 7045

Es posible que además de nuestra familia MTBAT, le puedan interesar estas otras familias

Nuestras tuercas <b>hexagonales</b> MTH de rosca métrica, similares a <b>DIN 2510</b>, fabricadas en <b>PA66</b> (Poliamida 66 “Nylon”), ofrecen una excelente resistencia a productos químicos (ver ficha técnica), un alto nivel de rigidez dieléctrica, no se oxidan y previenen daños producidos por sobretensión.   Las arandelas y espaciadores TU se utilizan en multitud de aplicaciones mecánicas y de aislamiento, cuya fabricación se realiza en diversos <b>materiales de ingeniería</b> que favorecen propiedades como la <i>resistencia química, mecánica, a la oxidación, etc.</i>, y están disponibles en <b>PA</b> - Poliamida 6 y 66 (Nylon) -, <b>PP</b> - Polipropileno -, <b>POM</b> - Resina Acetálica -, <b>PVDF</b> - Fluoruro de Polivinilideno -, <b>PTFE</b> - Politetrafluoroetileno (Teflon™) -, <b>PEEK</b> - Polieteretercetona -, <b>LDPE</b> - Polietileno de Baja Densidad - y <b>PAGF</b> <i>- Nylon con posibilidad de hasta un 50% de fibra de vidrio -</i>.
<br>
También suministramos bajo pedido algunas medidas con un disco adhesivo por ambas caras para fijar y facilitar el montaje durante su proceso de colocación.
<br>

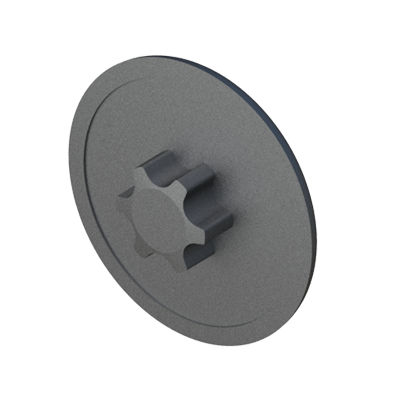

Consúltenos para ampliar información y comprobar la disponibilidad de las referencias de su interés en los materiales, y colores, indicados.   Los casquillos o arandelas con reborde se utilizan en multitud de aplicaciones mecánicas y de aislamiento. Podemos fabricar medidas especiales mediante mecanización e inyección. Todas las arandelas fabricadas en material PA66 UL94V2 se pueden suministrar en color negro y colores tintados. También suministramos bajo pedido algunas medidas con un disco adhesivo por ambas caras para fijar y facilitar el montaje durante su proceso de colocación.   Nuestro capuchón protector ha sido diseñado para los tornillos de cabeza torx. <br>La gama completa de LBT se ofrece con la posibilidad de someter las piezas a un proceso de metalización del plástico que le otorga un <b>acabado metálico brillante</b>. De igual manera, también se puede solicitar la fabricación en colores RAL bajo demanda y pedido mínimo. Consulte las condiciones a nuestro departamento comercial.
