Tapón roscado para roscas métricas y UN/UNF DT

Descrição e características

Nuestros tapones roscados han sido diseñados para garantizar protección en las roscas internas de los equipos hidráulicos y neumáticos durante los procesos de tratamiento de superficies y transporte. Los tapones resisten a aplicaciones con altas temperaturas (hasta 80ºC). Se pueden suministrar con junta tórica bajo pedido, consúltanos.

Documentação técnica e conformidade

Drawing PDF
UL94
IP
RoHS
Medidas expressas emMilímetros
Vídeo

Imagens e desenhos técnicos

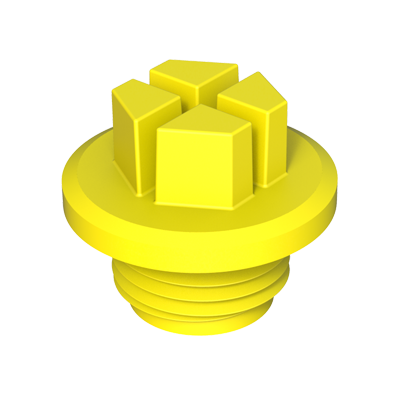

Vista do produto

Desenho técnico

Vídeo

Referências e dimensões de Tapón roscado para roscas métricas y UN/UNF

Referencia	Apto para	D	H1	H2	L	SW	Tipo Rosca						Mais info.

01500740455	M10 x 1	15,40	8,00	7,00	15,00	7	M
01500740456	M12 x 1,5	18,50	9,00	7,00	16,00	10	M
01500740457	M14 x 1,5	20,30	9,00	8,00	17,00	10	M
01500740458	M16 x 1,5	23,60	10,00	10,00	20,00	13	M
01500740459	M18 x 1,5	25,50	11,00	9,60	20,60	13	M
01500740460	M22 x 1,5	28,40	12,20	9,50	21,70	15	M
01500740461	M27 x 2	33,40	15,00	10,00	25,00	19	M
01500740462	M30 x 2	35,90	10,00	10,00	20,00	24	M
01500740463	M33 x 2	42,50	15,00	10,00	25,00	24	M
01500740464	M36 x 2	44,10	10,00	10,00	20,00	24	M
01500740465	M42 x 2	51,30	15,00	11,00	26,00	24	M
01500740466	M45 x 2	55,20	14,60	11,10	25,70	30	M
01500740467	M48 x 2	56,70	17,00	11,00	28,00	30	M
01500740468	M52 x 2	60,50	17,00	11,00	28,00	30	M
01500740469	7/16 · 20	17,50	9,20	6,80	16,00	10	UNF
01500740470	9/16 · 18	21,40	10,00	8,00	18,00	10	UNF
01500740471	3/4 · 16	27,30	11,00	10,00	21,00	13	UNF
01500740472	7/8 · 14	30,50	13,00	10,00	23,00	15	UNF
01500740473	1 .1/16 · 12	38,20	15,00	10,00	25,00	19	UNF
01500740474	1 .5/16 · 12	44,80	15,00	9,50	24,50	24	UNF
01500740475	1 .5/8 ·16	56,00	15,00	11,00	26,00	30	UNF
01500740476	1 .7/8 · 12	63,50	15,00	11,00	26,00	30	UNF
