Tapón roscado para roscas métricas, BSP/GAS y roscas UNC/UNF DTRO

Descrição e características

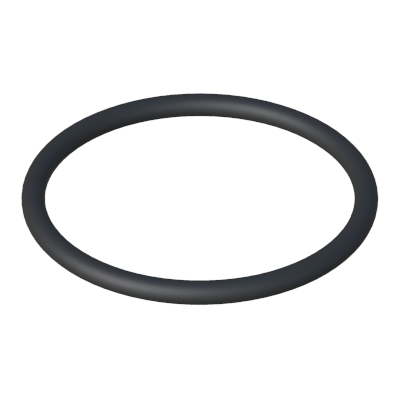

Nuestros tapones roscados han sido diseñados para garantizar protección en las roscas internas de los equipos hidráulicos y neumáticos durante los procesos de tratamiento de superficies y transporte. Los tapones resisten a aplicaciones con altas temperaturas (hasta 80ºC). Se pueden suministrar con junta tórica bajo pedido, consúltanos.

Documentação técnica e conformidade

Drawing PDF
UL94
IP
RoHS
Medidas expressas emMilímetros
Vídeo

Imagens e desenhos técnicos

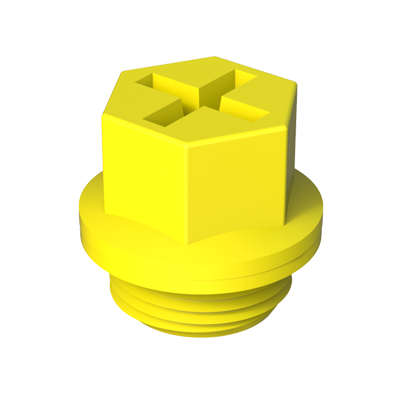

Vista do produto

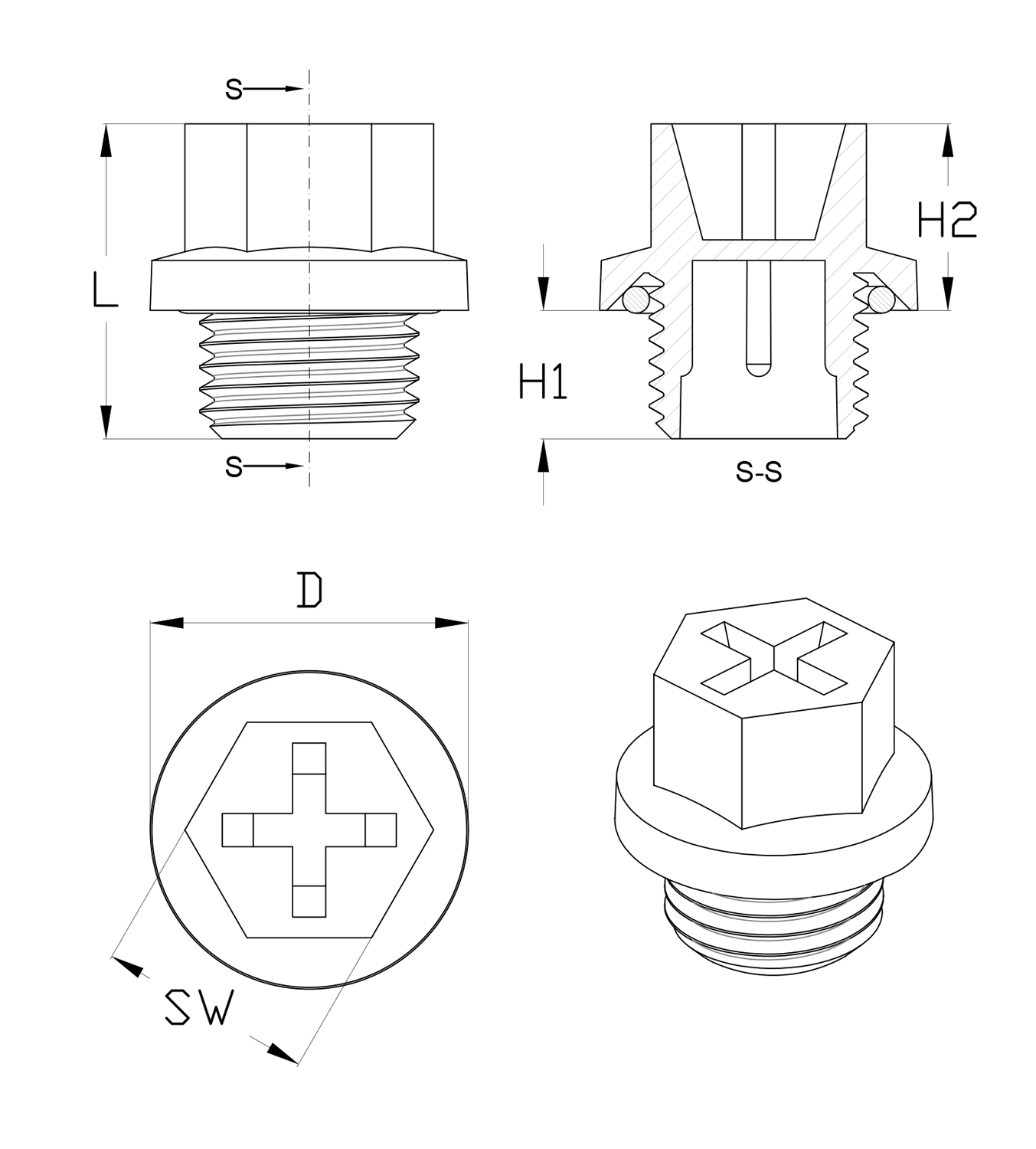

Desenho técnico

Vídeo

Referências e dimensões de Tapón roscado para roscas métricas, BSP/GAS y roscas UNC/UNF

Referencia	Apto para	D	H1	H2	L	SW	Tipo Rosca						Mais info.

01500740047	M12 x 1,50	17,20	8,20	11,50	19,70	13	M
01500740048	M14 x 1,50	19,10	8,50	11,50	20,00	13	M
01500740049	M16 x 1,50	22,00	8,30	11,50	19,80	17	M
01500740050	M18 x 1,50	23,80	8,60	12,30	20,90	17	M
01500740051	M20 x 1,50	25,80	8,50	15,50	24,00	19	M
01500740052	M22 x 1,50	26,70	8,60	15,50	24,10	19	M
01500740053	M24 x 1,50	31,20	10,60	15,20	25,80	24	M
01500740054	M26 x 1,50	31,80	8,50	15,50	24,00	24	M
01500740055	M27 x 2,00	32,10	11,50	16,60	28,10	24	M
01500740067	7/16 in · 20	21,00	10,00	10,20	20,20	13	UNF
01500740068	1/2 in · 20	22,80	9,60	11,30	20,90	13	UNF
01500740069	9/16 in · 18	24,80	9,50	11,30	20,80	13	UNF
01500740070	5/8 in · 18	24,90	10,50	13,20	23,70	17	UNF
01500740071	3/4 in · 16	25,60	8,90	14,30	23,20	17	UNF
01500740072	7/8 in · 14	33,90	12,50	13,60	26,10	19	UNF
01500740073	1 1/16 in · 12	40,70	12,50	13,40	25,90	24	UN
01500740074	1 5/16 in · 12	42,10	13,50	16,50	30,00	27	UN
01500740075	1 5/8 in ·12	55,50	15,70	16,30	32,00	36	UN
01500740076	1 5/8 in ·16	57,60	15,80	16,60	32,40	36	UN
01500740058	1/8 in	16,80	7,50	11,20	18,70	13	GAS/BSP
01500740059	1/4 in	19,00	7,50	11,30	18,80	13	GAS/BSP
01500740060	3/8 in	22,00	7,60	12,50	20,10	17	GAS/BSP
01500740061	1/2 in	27,00	10,60	14,70	25,30	19	GAS/BSP
01500740062	3/4 in	32,30	11,30	14,00	25,30	24	GAS/BSP
