Tapón paralelo con lengüeta para altas temperaturas PLM

Descrição e características

Nuestros tapones paralelos para altas temperaturas tienen una lengüeta central. La disposición de la lengüeta facilita el fácil montaje y la rápida extracción de los tapones. Aconsejamos que utilices el material silicona (315ºC) en procesos de recubrimiento en polvo, electroestático, por inmersión y platinado. El material EPDM (177ºC) es más bien para recubrimientos en líquido, platinado, anodizado y arenado. Recomendamos realizar ensayos, solicítanos muestras.

Documentação técnica e conformidade

Drawing PDF
UL94
IP
RoHS
Medidas expressas emMilímetros
Vídeo

Imagens e desenhos técnicos

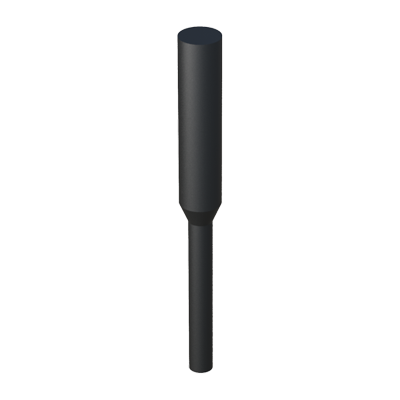

Vista do produto

Desenho técnico

Vídeo

Referências e dimensões de Tapón paralelo con lengüeta para altas temperaturas

Referencia	A	B	C	D	Apto para								Mais info.

02100100600	0,89	0,64	19,05	19,05	·
02100100601	1,07	0,64	12,70	12,70	·
02100100602	1,27	0,64	12,70	12,70	·
02100100604	1,57	1,02	12,70	12,70	·
02100100605	1,57	1,02	12,70	12,70	·
02100100603	1,57	1,17	8,56	9,53	·
02100100606	1,70	1,19	15,49	15,88	·
02100100607	1,85	1,17	14,99	15,54	·
02100100608	2,03	1,02	25,40	25,40	·
02100100609	2,31	1,32	15,88	15,88	·
02100100610	2,36	1,57	25,40	25,40	·
02100100611	2,64	1,57	15,88	13,34	M3
02100100612	2,77	1,57	25,40	25,40	·
02100100613	3,05	2,03	25,40	25,40	·
02100100614	3,18	1,57	15,88	15,88	·
02100100615	3,30	2,36	17,78	16,51	·
02100100616	3,30	2,36	25,40	25,40	·
02100100617	3,61	2,16	14,17	15,88	M4
02100100618	3,68	2,36	31,75	31,75	·
02100100619	3,86	2,11	15,88	16,05	·
02100100620	3,91	2,11	15,88	16,05	·
02100100621	3,96	1,57	19,05	15,88	·
02100100622	3,99	2,36	31,75	31,75	·
02100100623	4,11	2,44	14,76	15,88	·
02100100624	4,45	2,36	31,75	31,75	M5
02100100625	4,83	3,18	31,75	31,75	·
02100100626	4,95	2,79	15,88	15,88	·
02100100628	5,54	3,18	31,75	31,75	·
02100100627	5,54	3,30	25,40	25,40	M6
02100100629	5,72	3,18	25,40	25,40	·
02100100630	5,97	3,18	31,75	31,75	·
02100100631	6,35	3,18	31,75	31,75	·
02100100632	6,53	3,30	25,40	25,40	·
02100100633	6,73	3,18	31,75	31,75	·
02100100634	6,99	3,18	23,37	23,55	·
02100100635	6,99	3,71	50,80	50,80	·
02100100636	7,14	3,18	31,75	31,75	M8
02100100637	7,92	4,75	31,75	31,75	·
02100100638	8,03	3,86	23,11	25,40	·
02100100639	8,46	6,38	27,94	19,23	·
02100100640	8,51	3,89	25,40	25,40	·
02100100642	8,89	4,75	31,75	31,75	·
02100100641	8,89	4,90	23,50	22,38	M10
02100100643	9,53	4,75	31,75	31,75	·
02100100644	9,75	3,91	25,40	25,40	·
02100100645	10,29	6,35	31,75	31,75	·
02100100646	10,36	4,85	25,40	25,40	·
02100100647	10,41	4,06	25,40	25,40	M12
02100100648	11,10	6,35	31,75	31,75	·
02100100649	11,28	6,48	25,15	25,40	·
02100100650	11,30	6,48	25,40	25,40	·
02100100651	11,56	6,48	25,40	25,40	·
02100100654	11,91	6,35	25,40	25,40	·
02100100653	11,94	6,35	31,75	31,75	·
02100100652	11,99	6,17	25,40	25,40	·
02100100655	12,70	6,35	31,75	31,75	M14
02100100656	12,95	6,50	24,28	25,40	·
02100100657	13,11	6,35	31,75	31,75	·
02100100658	13,46	6,35	25,40	25,40	·
02100100659	13,46	6,35	31,75	31,75	·
02100100660	14,50	7,70	25,40	25,40	·
02100100661	15,54	6,35	25,40	25,40	·
02100100662	15,54	6,35	38,10	38,10	·
02100100663	15,54	8,26	50,80	50,80	·
02100100664	16,26	9,53	25,40	25,40	·
02100100665	16,28	6,35	38,10	38,10	M18
02100100666	17,78	6,35	38,10	38,10	M20
02100100667	17,96	9,53	33,68	31,75	·
02100100668	17,96	9,53	50,80	50,80	·
02100100670	19,56	6,35	38,10	38,10	·
02100100669	19,56	9,53	23,55	25,40	·
02100100671	20,50	10,87	31,75	31,75	·
02100100672	20,62	6,35	38,10	38,10	·
02100100673	22,56	9,45	25,40	25,40	·
02100100674	22,76	6,35	38,10	38,10	·
02100100675	25,90	9,53	24,64	25,40	·
02100100676	25,91	6,35	38,10	38,10	·
02100100677	35,05	18,59	38,10	38,10	·
