Descrição e características
A nossa família MSEC inclui o suporte PCB auto-retentor Tipo 1 (passante) e Tipo 2 (passante com rebaixo para parafuso escareado), desenvolvido para fixação e espaçamento rápido de placas de circuito impresso através de sistema snap-lock de encaixe.
Permite montagem sequencial por empilhamento de várias placas no mesmo eixo, facilitando a instalação progressiva desde o painel base até à PCB superior em configuração multinível. Garante retenção estável, espaçamento definido e isolamento elétrico fiável.
· Material: PA66
· Classificação de inflamabilidade: UL94V-2 / UL94V-0
· Cores: Natural, Vermelho (conforme modelo)
· Tipos: Tipo 1 passante, Tipo 2 passante com rebaixo
Cores especiais pintadas Imagens e desenhos técnicos

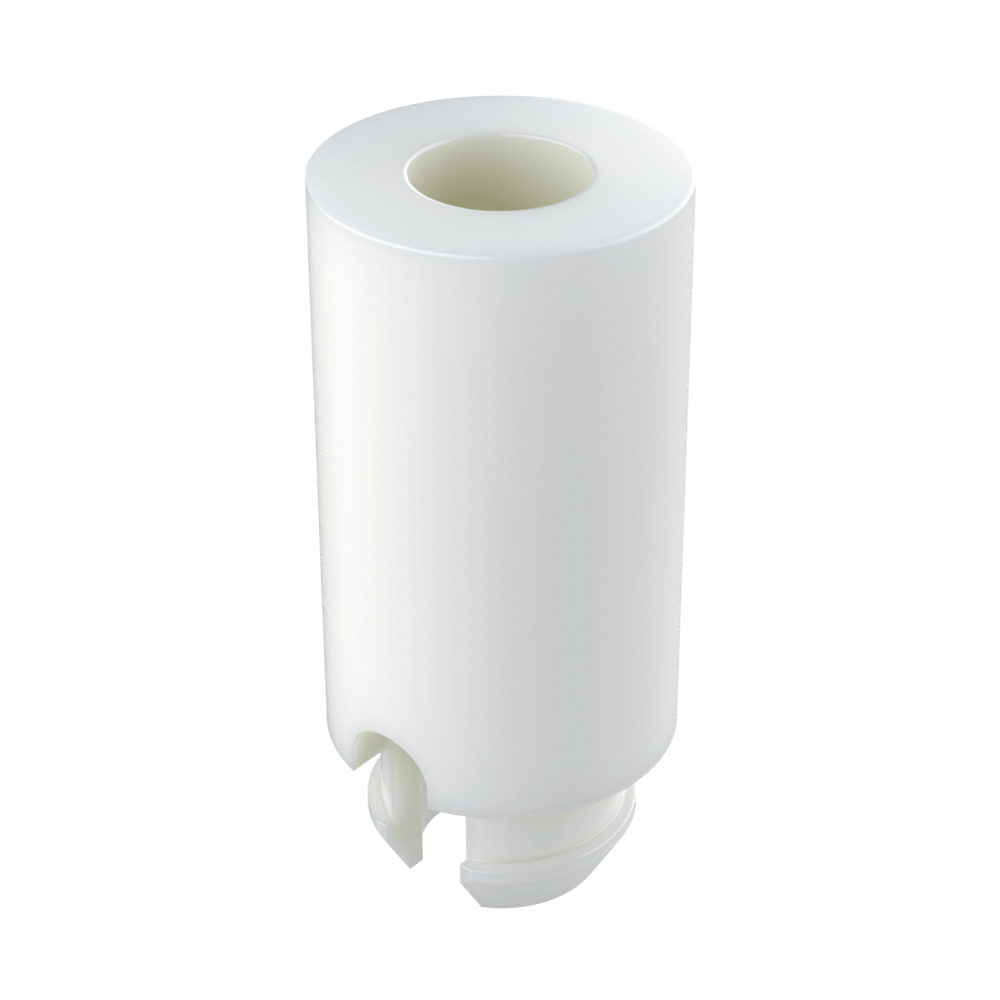

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Separador isolante auto-retentor para PCB
| Referencia | B |
D |
L |
Grosor panel |
Agujero panel |
H |
Parafuso / Tipo |
Mais info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01301402000 | 3,20 | 6,40 | 3,20 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402010 | 3,20 | 6,40 | 6,40 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402002 | 3,20 | 6,40 | 7,90 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402003 | 3,20 | 6,40 | 9,50 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402004 | 3,20 | 6,40 | 11,10 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402005 | 3,20 | 6,40 | 12,70 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402006 | 3,20 | 6,40 | 15,90 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402007 | 3,20 | 6,40 | 19,10 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402008 | 3,20 | 6,40 | 22,20 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301402009 | 3,20 | 6,40 | 25,40 | 1,57 | 4,70 | 3,20 | M3 / 1 | ||||||
| 01301401200 | 3,20 | 6,60 | 3,20 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401201 | 3,20 | 6,60 | 4,80 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401202 | 3,20 | 6,60 | 6,40 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401203 | 3,20 | 6,60 | 7,90 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401204 | 3,20 | 6,60 | 9,50 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401205 | 3,20 | 6,60 | 11,10 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401206 | 3,20 | 6,60 | 12,70 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401207 | 3,20 | 6,60 | 15,90 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401208 | 3,20 | 6,60 | 19,10 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401209 | 3,20 | 6,60 | 22,20 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301401210 | 3,20 | 6,60 | 25,40 | 1,57 | 4,75 | 3,20 | M3 / 2 | ||||||
| 01301402011 | 3,90 | 7,00 | 6,40 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402012 | 3,90 | 7,00 | 7,90 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402013 | 3,90 | 7,00 | 9,50 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402014 | 3,90 | 7,00 | 11,10 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402015 | 3,90 | 7,00 | 12,70 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402016 | 3,90 | 7,00 | 15,90 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402017 | 3,90 | 7,00 | 19,10 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402018 | 3,90 | 7,00 | 22,20 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402019 | 3,90 | 7,00 | 25,40 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402020 | 4,20 | 7,00 | 12,70 | 1,57 | 5,90 | 3,20 | M3,5 / 1 | ||||||
| 01301402021 | 4,30 | 7,00 | 6,40 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402022 | 4,30 | 7,00 | 6,40 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402023 | 4,30 | 7,00 | 7,90 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402024 | 4,30 | 7,00 | 7,90 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402025 | 4,30 | 7,00 | 9,50 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402026 | 4,30 | 7,00 | 9,50 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402027 | 4,30 | 7,00 | 11,10 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402028 | 4,30 | 7,00 | 11,10 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402029 | 4,30 | 7,00 | 12,70 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402030 | 4,30 | 7,00 | 12,70 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402031 | 4,30 | 7,00 | 15,90 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402032 | 4,30 | 7,00 | 15,90 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402033 | 4,30 | 7,00 | 19,10 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402034 | 4,30 | 7,00 | 19,10 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402035 | 4,30 | 7,00 | 22,20 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402036 | 4,30 | 7,00 | 22,20 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301402037 | 4,30 | 7,00 | 25,40 | 1,57 | 5,90 | 3,20 | M4 / 1 | ||||||
| 01301402038 | 4,30 | 7,00 | 25,40 | 2,20 | 5,90 | 3,85 | M4 / 1 | ||||||
| 01301401211 | 4,30 | 7,90 | 6,40 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401212 | 4,30 | 7,90 | 7,90 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401213 | 4,30 | 7,90 | 9,50 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401214 | 4,30 | 7,90 | 11,10 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401215 | 4,30 | 7,90 | 12,70 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401216 | 4,30 | 7,90 | 15,90 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401217 | 4,30 | 7,90 | 19,10 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401218 | 4,30 | 7,90 | 22,20 | 1,57 | 5,94 | 3,20 | M4 / 2 | ||||||
| 01301401219 | 4,30 | 7,90 | 25,40 | 1,57 | 5,94 | 3,20 | M4 / 2 |
