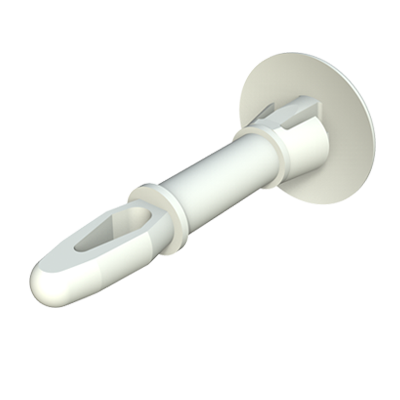

Nuestros separadores de placas sustituyen de forma práctica los soportes habituales que usan tornillos. Permite la fijación de placas entre sí o con otros elementos. Uno de los extremos de fácil extracción permite la sustitución rápida del panel. Muy útil para elementos que se deban poder extraer con frecuencia.

Drawing PDF:
UL94:   V2
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
L
Agujero panel
Anclaje 1
Agujero panel
Anclaje 2
Grosor panel 1
Grosor panel 2
H1 / H2
A1 / A2
C / D



Mais
info.
03501400060 5,00 6,50 4,00 1,60 a 2,00 1,60 1,50 / 10,10 10,20 / 4,50 2,50 / 5,00
01301400100 4,80 4,00 1,57 4,75 0,79 a 1,98
00101100209 6,50 4,75 3,18 1,50 a 1,60 1,50 a 1,60 1,52 / 8,74 9,53 / 3,70 2,00 / 4,35
01301400103 7,90 4,75 3,18 1,50 a 1,60 1,57 1,2 / 8,7 9,5 / 3,7 2 / 4,4
00101100210 9,50 4,75 3,18 1,50 a 1,60 1,50 a 1,60 1,52 / 8,74 9,53 / 3,70 2,00 / 4,35
01301400130 9,50 6,00 4,00 1,60 0,80 a 1,20 · / 10,20 10,00 / 4,45 2,50 / ·
03501400050 9,65 4,75 3,18 1,50 a 1,60 1,60 1,40 / 8,70 9,50 / 3,53 2,00 / 4,20
01301400051 12,70 6,00 4,00 1,60 0,80 a 1,20 / 10,20 10,00 / 4,45 2,50 /
03501400100 15,95 5,40 4,00 1,20 a 2,00 1,60 1,50 / 10,00 12,70 / 4,50 4,80 / 2,50
00101100240 16,00 5,40 4,00 1,50 a 1,60 1,50 a 1,60 1,60 / 10,31 12,80 / 4,50 2,35 / 5,20
