Rebite cônico MCPC - ISC Plastic Parts

Descrição e características

clip flecha de baixo custo, com 8 opções de design diferentes que proporcionam fixação específica em usos que requeiram uma força de união superior combinada a grandes espessuras de painéis e/ou diâmetros de montagem. São resistentes à corrosão, abrasão e vibração.

Cores especiais pintadas

Documentação técnica e conformidade

Drawing PDF
UL94 V2
IP
RoHS
Medidas expressas emMilímetros
Vídeo

Imagens e desenhos técnicos

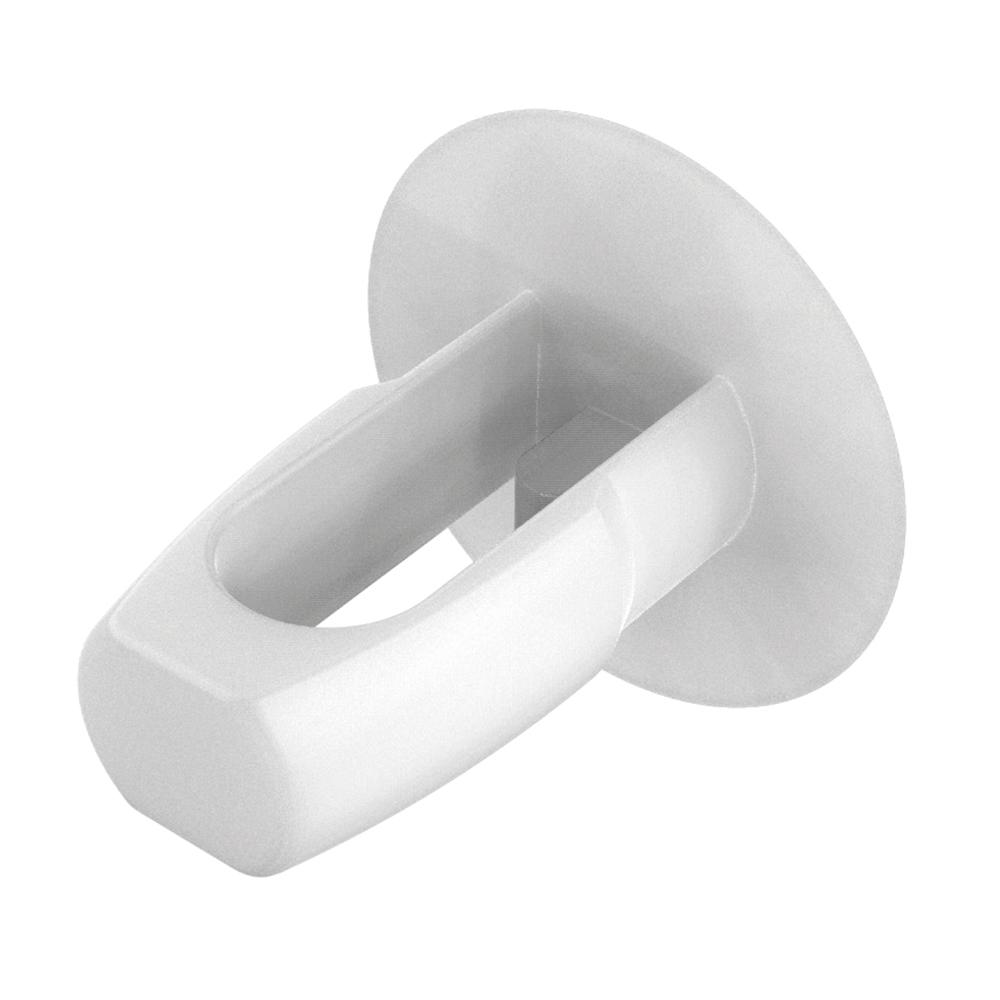

Vista do produto

Desenho técnico

Vídeo

Referências e dimensões de Rebite cônico

Referencia	Orifícios do painel (A)	Espessura do painel (G)	D	C	L	B							Mais info.

00100300122	1,57 a 1,65	0,25 a 0,79	2,54	0,51	3,18	1,73
00100300486	1,57 a 1,65	0,25 a 0,79	2,54	0,51	4,75	1,73
04100100500	3,00 a 3,10	1,57 a 3,18	7,11	1,45	9,95	3,78
00100300124	3,00 a 3,10	1,57 a 3,18	7,11	1,52	9,91	3,71
00100300125	3,02 a 3,43	1,58 a 3,18	6,86	1,01	8,38	3,56
04100100502	3,30 a 3,36	1,57 a 3,18	7,11	1,35	9,65	4,11
00100300126	3,30 a 3,35	3,18 a 3,56	6,86	1,78	7,87	4,11
04100100501	3,30 a 3,36	3,18 a 3,56	7,11	1,52	8,08	4,11
00100300127	3,33 a 3,43	1,57 a 3,18	6,86	1,52	10,03	4,06
04100100504	3,68 a 3,81	1,57 a 3,68	7,11	1,52	10,16	4,57
04100100503	3,68 a 3,81	7,37 a 7,62	6,86	1,65	13,46	4,98
00100300128	3,68 a 3,71	7,37 a 7,62	6,86	1,78	13,46	4,98
00100300129	3,84 a 4,09	1,57 a 3,18	7,11	1,02	9,91	4,98
00100300130	3,84 a 4,09	1,57 a 3,68	7,11	2,03	10,16	4,57
00100300690	3,94 a 4,11	7,62 a 7,87	6,86	1,78	13,59	5,16
04100100505	4,06 a 4,19	0,81 a 3,18	7,11	1,75	10,16	4,72
00100300131	4,06 a 4,19	0,81 a 3,18	7,11	2,03	10,16	4,72
00100300603	4,06 a 4,19	0,81 a 3,18	7,62	2,79	10,16	4,72
04100100521	4,10 a 4,20	0,80 a 3,20	7,60	2,80	10,20	4,75
04100100506	4,57 a 4,83	1,02 a 2,54	9,14	1,52	11,43	5,54
04100100507	4,62 a 4,88	1,57 a 3,18	9,14	1,25	10,54	5,72
00100300132	4,62 a 4,88	1,57 a 3,18	9,14	1,52	10,16	5,72
04100100508	4,62 a 4,88	4,19 a 4,75	9,45	1,70	12,95	5,22
00100300133	4,62 a 4,88	4,19 a 4,70	9,65	1,50	13,40	5,35
00100300689	4,62 a 4,88	5,08 a 6,35	6,86	1,78	13,41	5,13
00100300134	4,62 a 4,88	7,87 a 8,38	9,40	1,52	13,72	5,72
04100100509	4,62 a 4,88	7,87 a 8,38	9,65	1,52	13,97	5,72
04100100101	4,88 a 5,38	1,57 a 3,17	9,50	1,70	11,45	5,85
00100300487	4,88 a 5,38	1,57 a 3,17	9,53	1,52	11,43	5,97
00100300135	4,95 a 5,08	0,89 a 1,65	9,40	1,52	8,89	5,72
04100100510	5,41 a 5,66	1,57 a 3,18	9,40	1,52	11,43	5,59
04100100511	5,41 a 5,66	1,57 a 4,06	9,40	1,52	13,08	6,30
00100300136	5,41 a 5,66	1,57 a 3,18	9,40	1,52	11,43	5,72
04100100512	5,41 a 5,66	1,57 a 4,75	12,70	2,03	13,72	6,30
04100100513	5,41 a 5,66	1,57 a 4,75	15,88	2,54	12,50	6,30
00100300137	5,41 a 5,66	3,18 a 4,75	9,40	1,52	13,72	6,30
04100100514	5,46 a 5,72	4,75 a 6,60	9,40	1,30	13,08	6,30
00100300485	6,10 a 6,60	2,41 a 5,54	19,05	1,40	16,05	7,14
00100300138	6,25 a 6,60	12,70 a 19,10	15,49	1,73	28,83	7,29
04100100515	6,35 a 6,60	3,18 a 4,75	12,29	1,78	14,61	7,37
04100100517	6,35 a 6,60	3,18 a 6,35	12,70	1,52	16,00	7,11
00100300139	6,35 a 6,57	3,18 a 6,35	12,70	1,27	16,00	7,12
01300100010	6,35 a 6,60	3,20 a 6,30	12,70	1,30	16,10	7,20
04100100518	6,35 a 6,60	9,14 a 9,65	15,49	1,65	20,57	6,99
00100300140	6,35 a 6,60	9,14 a 9,65	15,62	1,65	20,57	7,26
04100100520	6,35 a 6,60	9,15 a 9,70	12,60	1,60	20,50	7,30
04100100516	6,35 a 6,60	12,7 a 19,05	15,49	1,60	28,83	7,29
00100300141	6,39 a 6,60	3,18 a 4,75	12,29	1,52	14,61	7,37
04100100519	8,13 a 8,51	1,57 a 8,64	17,35	1,80	22,86	9,53
00100300142	8,38 a 8,50	1,57 a 8,63	17,35	1,78	22,86	9,52
00100300488	8,38 a 8,64	3,18 a 8,89	12,07	1,78	22,73	9,40
00100300143	8,38 a 8,64	3,18 a 8,89	17,45	1,75	22,74	9,40
00100300144	8,51 a 8,76	1,57 a 3,56	22,00	1,27	11,43	9,22
