Descrição e características
Os nossos manípulos LHDB com parafuso incorporam uma robusta cabeça em forma de estrela para aplicações de fixação e aperto manual.
São fabricados em PA6GF20% (nylon reforçado com fibra de vidro). O parafuso está disponível nas versões ZCS (aço zincado) ou SS (aço inoxidável).
· Materiais: PA6GF20% (nylon reforçado com fibra de vidro), ZCS (aço zincado) e SS (aço inoxidável)
· Cores disponíveis: Preto RAL 7021, laranja RAL 2004, vermelho RAL 3001 e azul RAL 5005
Contacte o nosso departamento comercial para consultar disponibilidade e condições de venda das versões em aço inoxidável e cores identificativas.
Imagens e desenhos técnicos

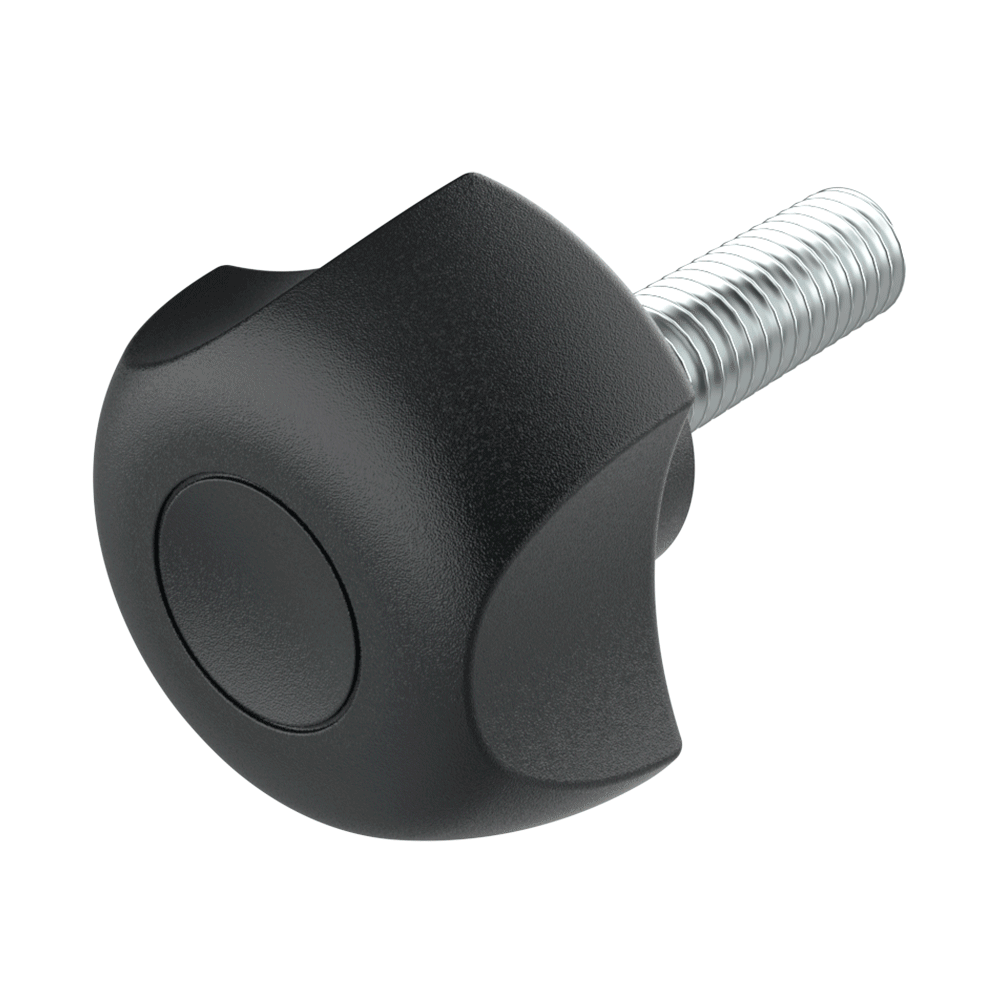

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Pomo macho em forma de estrela - INOX
| Referencia | M |
L |
A |
C |
B |
D |
Mais info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00301200847 | M4 | 15,00 | 24,60 | 12,00 | 16,80 | 5,40 | |||||||
| 00301200848 | M5 | 20,00 | 25,00 | 12,00 | 17,00 | 6,00 | |||||||
| 00301200850 | M6 | 10,00 | 32,00 | 14,00 | 20,00 | 6,00 | |||||||
| 00301200854 | M6 | 15,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200849 | M6 | 20,00 | 25,00 | 12,00 | 17,00 | 6,00 | |||||||
| 00301200851 | M6 | 20,00 | 32,00 | 14,00 | 20,00 | 6,00 | |||||||
| 00301200855 | M6 | 20,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200852 | M6 | 30,00 | 32,00 | 14,00 | 20,00 | 6,00 | |||||||
| 00301200856 | M6 | 30,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200857 | M6 | 40,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301201702 | M8 | 15,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200864 | M8 | 15,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301200858 | M8 | 20,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200853 | M8 | 27,00 | 32,00 | 14,00 | 20,00 | 6,00 | |||||||
| 00301200865 | M8 | 27,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301200859 | M8 | 33,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301201701 | M8 | 40,00 | 32,00 | 14,00 | 20,00 | 6,00 | |||||||
| 00301200866 | M8 | 40,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301200860 | M8 | 47,00 | 40,00 | 17,00 | 25,00 | 7,00 | |||||||
| 00301200861 | M10 | 20,00 | 40,00 | 19,00 | 25,00 | 7,00 | |||||||
| 00301200862 | M10 | 33,00 | 40,00 | 19,00 | 25,00 | 7,00 | |||||||
| 00301200867 | M10 | 33,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301200869 | M10 | 33,00 | 63,00 | 23,00 | 40,00 | 11,00 | |||||||
| 00301200863 | M10 | 44,00 | 40,00 | 19,00 | 25,00 | 7,00 | |||||||
| 00301200868 | M10 | 50,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301201703 | M12 | 40,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301200870 | M12 | 40,00 | 63,00 | 23,00 | 40,00 | 11,00 | |||||||
| 00301201704 | M12 | 60,00 | 50,00 | 19,00 | 32,00 | 8,00 | |||||||
| 00301201705 | M16 | 55,00 | 63,00 | 23,00 | 40,00 | 11,00 |
