Nuestros pasacables con membrana TSS tienen un diseño sencillo pero superan a los pasacables comunes, empleándose en una amplia variedad de diámetros de cables. Vienen provistos de una membrana que sólo se abre al pasar el cable, manteniéndolo sellado desde el principio. No requieren herramientas para su instalación y mantienen su estándar IP67 al no requerir ningún corte o abertura innecesaria. Se adaptan extremadamente bien a cables que requieren ser instalados en ángulos y codos.

Drawing PDF:
UL94:   HB/V0
IP:   67
RoHS:
Medidas expressas em: Milímetros


Referencia
Diámetro taladro (A)
Tamanho
Grosor panel (B)
Para cable
H
H1 / H2
D / D1



Mais
info.
01601000050 15,20 PG9 0,50 a 3,00 5,00 a 10,00 11,00 4,00 / 6,75 24,00 / 4,00
01601000004 16,50 M16 0,50 a 3,00 5,00 a 10,00 11,00 4,00 / 6,75 23,50 / 4,00
01601000051 19,00 PG11 0,50 a 3,00 6,00 a 12,00 11,00 4,00 / 6,75 26,00 / 5,00
01601000005 20,50 M20 0,50 a 3,00 6,00 a 13,00 11,00 4,00 / 6,75 27,50 / 5,00
01601000052 23,00 PG16 0,50 a 3,50 8,00 a 15,00 11,00 4,00 / 6,75 30,00 / 7,00
01601000006 25,50 M25 0,50 a 3,50 8,00 a 17,00 11,00 4,00 / 6,75 32,50 / 7,00
01601000053 29,00 PG21 0,50 a 4,50 10,00 a 20,00 11,00 4,00 / 6,75 36,00 / 9,00
01601000007 32,50 M32 0,50 a 4,50 12,00 a 24,00 11,00 4,00 / 6,75 39,50 / 11,00
01601000054 38,00 PG29 1,50 a 4,50 18,00 a 27,00 13,50 4,84 / 7,41 45,00 / 17,00
01601000040 40,50 M40 1,50 a 4,50 19,00 a 30,00 13,50 4,84 / 7,41 47,50 / 18,00

Es posible que además de nuestra familia TSS, le puedan interesar estas otras familias

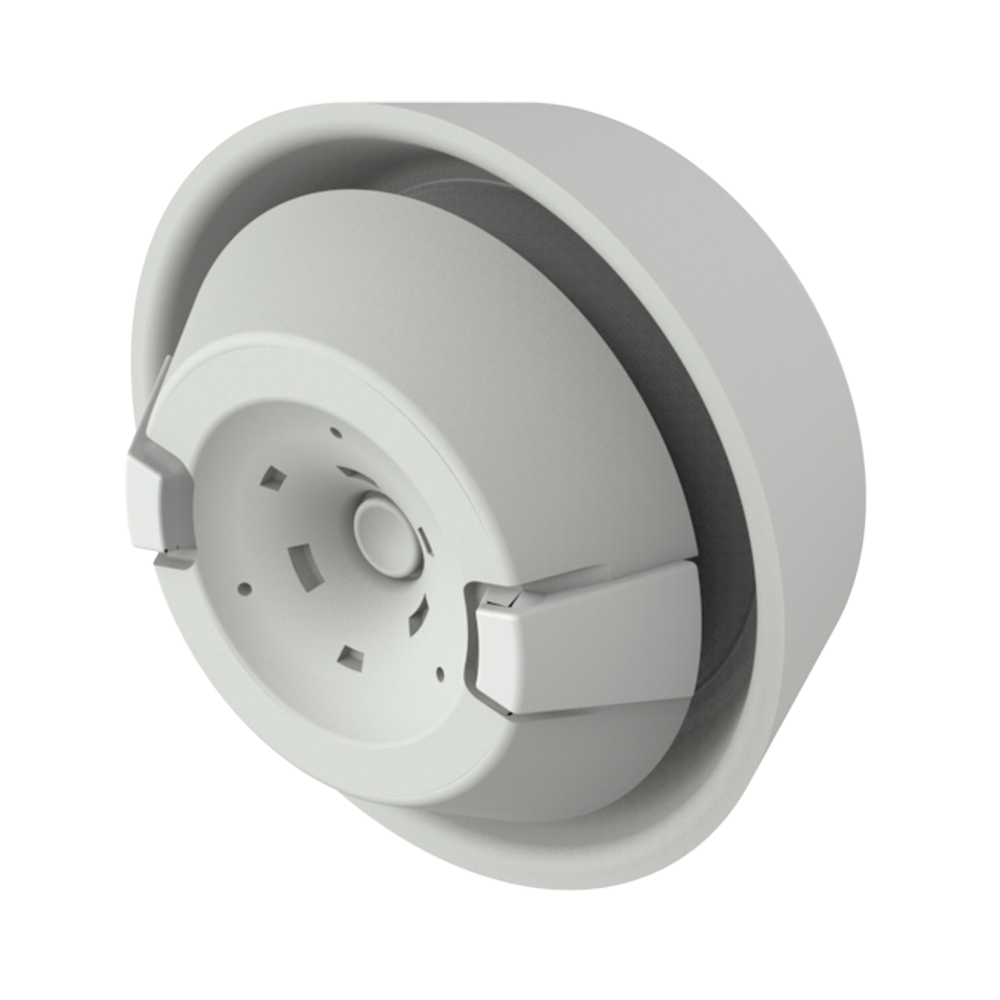

Nuestro pasacable patentado TKL con membrana está formado por dos componentes cuya composición (<b>TPE y PA66</b>) y diseño permiten un anclaje de cable <b>rápido y seguro</b>. La capa exterior en TPE funciona como protector y evita posibles daños en los cables al mismo tiempo que proporciona amortiguación contra vibraciones. El diseño con membrana cumple además con la certificación <b>IP65</b>.<br>
<br>
Para la instalación <b>no se requieren herramientas</b> y se realiza sin apenas esfuerzo: se coloca presionándolo con los dedos hasta que el pasacable queda fijado en su posición y se <b>ajusta al grosor</b> del panel donde se inserta. Tan solo sobresale <b>5 mm</b> del material en el que se inserta y queda fuertemente <b>fijado</b> en ambas direcciones como un prensaestopa. A mayor diámetro de cable, mayor es el <b>efecto retenedor</b>.<br>
<br>
Las diferentes referencias cubren un <b>rango de diámetro</b> de cable o tubo desde 7 hasta 13 milímetros.   Nuestros pasacables con membrana no requiere herramienta para su colocación, y es muy fácil de instalar. La pieza es estándar IP67 interna y externamente. Nuestros pasacables con membrana son resistentes al agua y a diversos agentes químicos. Están fabricado en dos materiales: EPDM y CR.   Nuestros pasacables con membrana son idénticos a los de la familia TRO (resistencia al agua y polvo, grosor adaptable, bloqueo del cable una vez insertado…) pero con paredes de grosor inferior en su interior con lo que se obtiene una mayor ligereza y aún más facilidad en su aplicación (idóneo para zonas de difícil acceso). Al igual que en la familia TRL, se caracterizan por su instalación sin necesidad de herramientas lo que permite reducir los costes de instalación/montaje de productos siendo ideales para fabricantes de iluminación industrial , así como otras aplicaciones.   El pasacables-tapón estriado HPOP se inserta de un modo rápido y sencillo a presión, siendo hermético al polvo, lluvia, salpicaduras de líquidos, etc..., aunque no apto para inmersión (IP66). Es adecuado para armarios con un espesor superior a 2mm e ideal para finales de tubo donde se deban pasar cables. El proceso de inyección de 2 materiales blandos (bi-inyección de LDPE+TPE) facilita su colocación y facilidad para traspasar cables de distintos diámetros.
