Nuestro pasacable patentado TKL con membrana está formado por dos componentes cuya composición (TPE y PA66) y diseño permiten un anclaje de cable rápido y seguro. La capa exterior en TPE funciona como protector y evita posibles daños en los cables al mismo tiempo que proporciona amortiguación contra vibraciones. El diseño con membrana cumple además con la certificación IP65.

Para la instalación no se requieren herramientas y se realiza sin apenas esfuerzo: se coloca presionándolo con los dedos hasta que el pasacable queda fijado en su posición y se ajusta al grosor del panel donde se inserta. Tan solo sobresale 5 mm del material en el que se inserta y queda fuertemente fijado en ambas direcciones como un prensaestopa. A mayor diámetro de cable, mayor es el efecto retenedor.

Las diferentes referencias cubren un rango de diámetro de cable o tubo desde 7 hasta 13 milímetros.

Drawing PDF:
UL94:   HB
IP:   65
RoHS:
Medidas expressas em: Milímetros


Referencia
Diámetro taladro (A)
Grosor panel (B)
Para cable IP65
L1
L2
L3
SW



Mais
info.
01601000001 20,50 / M20 2,00 a 5,00 7,00 a 11,00 17,00 a 20.00 5,50 4,00 29,30 a 34,50
01601000060 20,50 / M20 0,50 a 3,00 7,00 a 11,00 17,00 a 20,00 5,50 4,00 34,20 a 37,20
01601000002 25,50 / M25 2,00 a 5,00 7,00 a 13,00 17,00 a 20.00 5,50 5,00 34,30 a 40,00
01601000061 25,50 / M25 0,90 a 3,00 7,00 a 13,00 17,00 a 20,00 5,50 5,00 39,20 a 42,20

Es posible que además de nuestra familia TKL, le puedan interesar estas otras familias

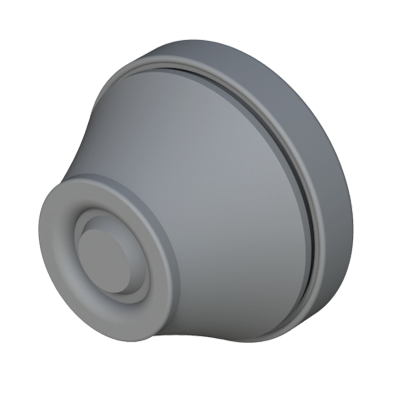

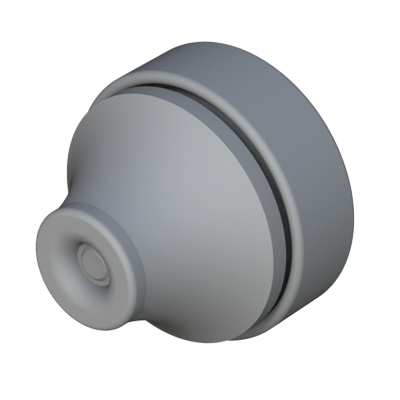

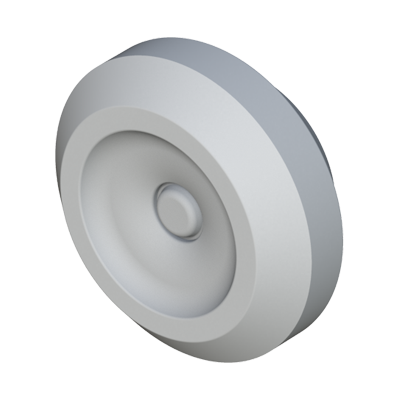

Nuestros pasacables con membrana TSS tienen un diseño sencillo pero superan a los pasacables comunes, empleándose en una amplia variedad de diámetros de cables. Vienen provistos de una membrana que sólo se abre al pasar el cable, manteniéndolo sellado desde el principio. No requieren herramientas para su instalación y mantienen su estándar IP67 al no requerir ningún corte o abertura innecesaria. Se adaptan extremadamente bien a cables que requieren ser instalados en ángulos y codos.   Nuestros pasacables con membrana no requiere herramienta para su colocación, y es muy fácil de instalar. La pieza es estándar IP67 interna y externamente. Nuestros pasacables con membrana son resistentes al agua y a diversos agentes químicos. Están fabricado en dos materiales: EPDM y CR.   Nuestros pasacables con membrana son idénticos a los de la familia TRO (resistencia al agua y polvo, grosor adaptable, bloqueo del cable una vez insertado…) pero con paredes de grosor inferior en su interior con lo que se obtiene una mayor ligereza y aún más facilidad en su aplicación (idóneo para zonas de difícil acceso). Al igual que en la familia TRL, se caracterizan por su instalación sin necesidad de herramientas lo que permite reducir los costes de instalación/montaje de productos siendo ideales para fabricantes de iluminación industrial , así como otras aplicaciones.
