Nuestro espaciador-conector ha sido deseñado para unir tubos redondos en cruz desde 12 hasta 42 mm. Disponemos de un amplio surtido de piezas para conectar tubos, visita nuestro apartado: Conectores.

Material:  LDPE
Cores padrão: Negro / Fabricação em cores RAL
Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Bio Line: BIO LINE as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.


Referencia
Para Tubo
D
d
h
r



Mais
info.
00300200923 12 a 14 11,00 5,20 2,50 6,00
00300200924 16 a 20 15,00 6,20 7,50 8,00
00300200925 16 a 20 15,00 6,20 10,00 8,00
00300200926 16 a 20 15,00 6,20 12,50 8,00
00300200927 16 a 20 15,00 6,20 15,00 8,00
00300200928 16 a 20 15,00 6,20 17,50 8,00
00300200929 18 a 20 17,00 5,20 2,50 9,00
00300200930 18 a 20 17,00 6,20 2,50 9,00
00300200931 20 a 23 19,00 5,20 3,00 10,00
00300200933 20 a 23 19,00 5,20 11,50 10,00
00300200932 20 a 23 19,00 6,20 3,00 10,00
00300200934 20 a 23 19,00 6,20 11,50 10,00
00300200935 24 a 26 22,00 6,20 3,00 12,00
00300200936 24 a 26 22,00 8,20 3,00 12,00
00300200937 25 a 28 22,00 8,20 3,00 12,50
00300200938 25 a 28 22,00 8,20 5,00 12,50
00300200939 25 a 28 22,00 8,20 7,50 12,50
00300200940 25 a 28 22,00 8,20 10,00 12,50
00300200941 25 a 28 22,00 8,20 12,50 12,50
00300200942 25 a 28 22,00 8,20 15,00 12,50
00300200943 25 a 28 22,00 8,20 17,50 12,50
00300200944 25 a 28 22,00 8,20 20,00 12,50
00300200945 25 a 28 22,00 8,20 22,50 12,50
00300200946 25 a 28 22,00 8,20 25,00 12,50
00300200947 25 a 28 22,00 8,20 27,50 12,50
00300200948 25 a 28 22,00 8,20 30,00 12,50
00300200949 29 a 32 25,00 8,20 3,00 14,50
00300200950 29 a 32 25,00 8,20 5,00 14,50
00300200951 29 a 32 25,00 8,20 7,50 14,50
00300200952 29 a 32 25,00 8,20 10,00 14,50
00300200953 29 a 32 25,00 8,20 12,50 14,50
00300200954 29 a 32 25,00 8,20 15,00 14,50
00300200955 29 a 32 25,00 8,20 17,50 14,50
00300200956 29 a 32 25,00 8,20 20,00 14,50
00300200957 29 a 32 25,00 8,20 22,50 14,50
00300200958 29 a 32 25,00 8,20 25,00 14,50
00300200959 29 a 32 25,00 8,20 27,50 14,50
00300200960 29 a 32 25,00 8,20 30,00 14,50
00300200961 30 a 34 28,00 6,20 3,50 15,00
00300200962 30 a 34 28,00 8,20 3,50 15,00
00300200963 30 a 34 28,00 10,20 3,50 15,00
00300200964 38 a 42 35,00 6,20 5,00 19,00
00300200965 38 a 42 35,00 8,20 5,00 19,00
00300200966 38 a 42 35,00 10,20 5,00 19,00

Es posible que además de nuestra familia LTKS, le puedan interesar estas otras familias

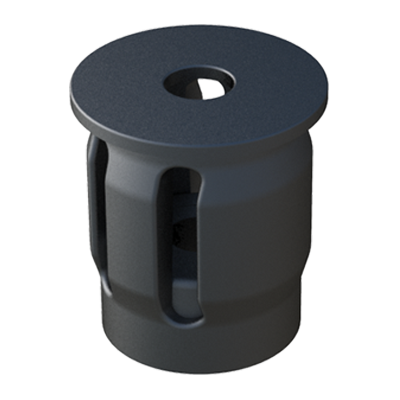

El conector <b>transversal</b> LTRKB sirve para conectar tubos redondos a perfiles, placas o paredes (es decir; a una superficie plana), obteniendo una conexión en T de <b>90⁰</b>.

Al apretar la rosca, el conector se presiona contra la pared interna de la tubería creando una fuerte conexión de tracción, cuya resistencia depende en gran medida de la naturaleza de las tuberías (grosor de pared, tolerancias, costuras de soldadura, etc.).

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

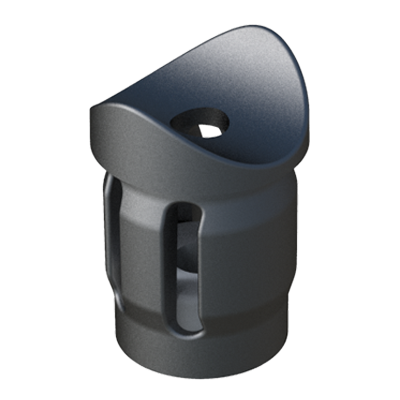

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   El conector <b>transversal</b> LTRKA sirve para conectar tubos redondos entre sí, obteniendo una conexión en T de <b>90⁰</b>.

Al apretar la rosca, el conector se presiona contra la pared interna de la tubería creando una fuerte conexión de tracción.

Debido al efecto expansor, no se recomienda el uso en tuberías con paredes delgadas de baja resistencia (por ejemplo; aluminio blando, plástico de baja resistencia, etc.).

También existen más posibilidades de conectar dos tubos transversalmente, utilizando el conector en línea LJREA conjuntamente con al adaptador SAB.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

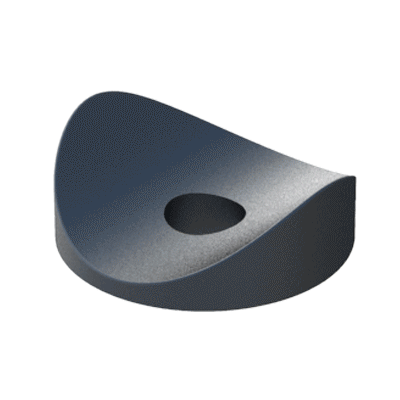

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   Adaptador para ligar transversalmente tubos redondos, em combinação com os nossos conectores indicados em sugestões.   Los conectores <b>expansores</b> LJREA - fabricados en <b>Nylon</b> (PA6) de alta resistencia - se componen de dos partes que pueden alojar 1 o 2 tuercas.

El conector - expansor actúa girando los tubos (en el caso de 2 tubos en línea, uno de ellos incorporará un tornillo hexagonal M8 y el otro 1 o 2 tuercas) con lo que la tuerca expande la cavidad y el conector se presiona contra la pared interna del tubo, asegurando una buena fijación.

La resistencia resultante dependerá en gran medida de las propiedades del tubo (tolerancias, acabados, soldadura...) y de su par de apriete.

En cualquier caso, recomendamos realizar ensayos con muestras.

Para <b>conectar 2 tubos de forma transversal</b>, es posible hacerlo con aquellas referencias aptas para poderse montar con el <b>adaptador SAB</b> (referencias de M8/SW13). <br>

Accediendo al link al final del listado podrá seleccionar el adaptador SAB más idóneo.
