Clip estriado doble que permite sujetar dos componentes. Después de su fijación no se verá la cabeza del clip. Su instalación es rapída y simple ya que se hace con una simple presión del dedo.

Drawing PDF:
UL94:   HB - V2
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

HDEPR
HDEPR

Referencia
Orifícios do painel
A
Espessura do painel
A

A

B
Orifícios do painel
C
Espessura do painel
C

C

D



Mais
info.
50003000002 4,00 2,60 a 6,30 7,80 1,75 4,00 2,60 a 6,30 7,80 7,50
01300100800 6,00 0,80 a 3,60 7,80 1,00 6,00 0,80 a 3,60 7,80 11,80
01000000003 6,35 0,50 a 6,90 11,10 2,79 6,35 0,50 a 6,90 11,10 8,20
01300100801 7,50 2,30 a 6,40 8,70 0,50 6,00 1,30 a 16,00 16,50 5,00
50003000001 7,50 3,00 a 8,00 17,50 1,00 7,50 3,00 a 8,00 17,50 19,00
01000000004 7,93 a 8,33 2,40 a 7,60 8,76 1,00 7,93 a 8,33 2,40 a 7,60 8,76 12,80
01000000001 7,93 a 8,33 3,20 a 9,50 21,88 1,10 7,93 a 8,33 3,50 a 19,00 11,25 12,70

Es posible que además de nuestra familia HDEPR, le puedan interesar estas otras familias

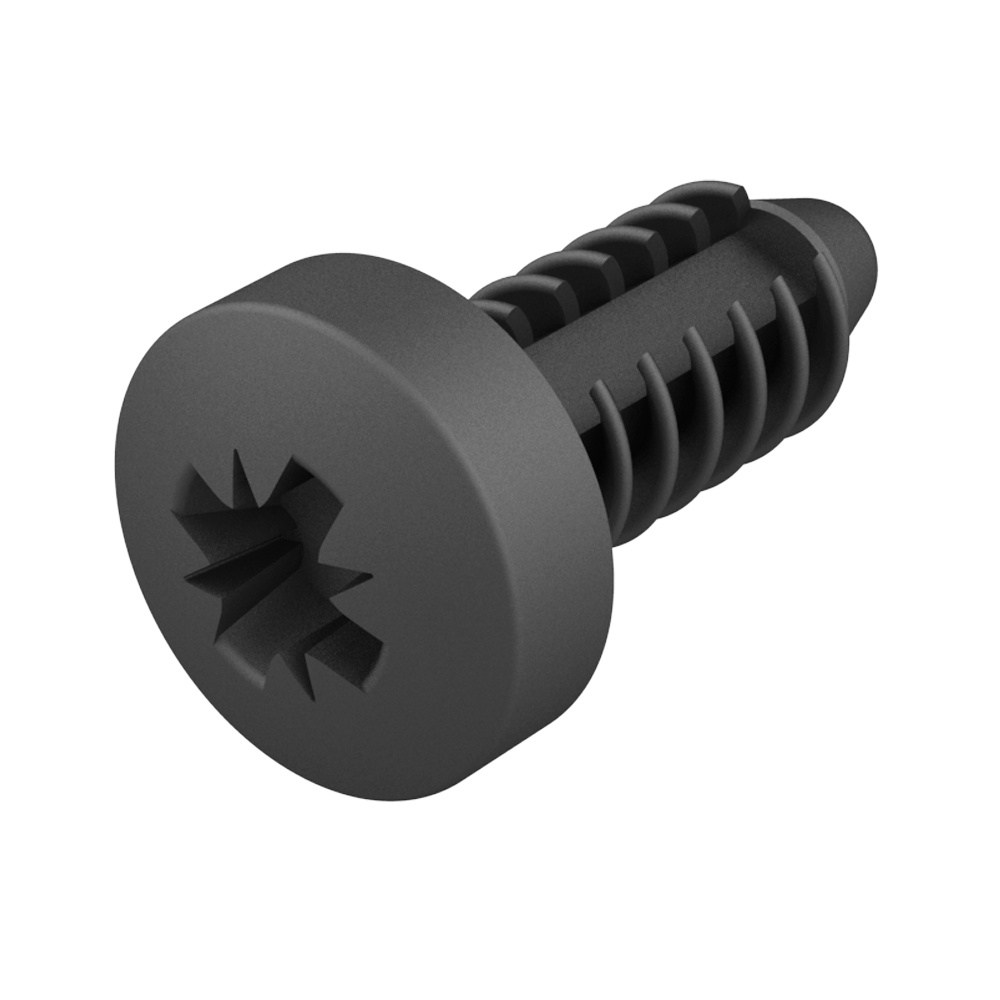

Nuestro Clip-Tornillo con <b>cabeza cilíndrica Pozidriv</b> tiene un diseño híbrido que combina las ventajas de un <b>clip</b> con las de un <b>tornillo</b> e incluso de un <b>tapón/obturador</b>.<br><br> * <i>De fácil instalación manual, se fija en un agujero roscado mediante presión, con la posibilidad de atornillarlo posteriormente si se requiere de una sujeción más fuerte. Existe, además, la opción de retirarlo con un destornillador Pozidriv, del mismo modo que un tornillo convencional, por lo que es además reutilizable.<br> * Apto para unir dos paneles con un agujero métrico ciego y para proteger o tapar agujeros con rosca.<br> * Ofrece una muy buena sujeción y un buen acabado. Fabricado en Nylon 66 cumpliendo la normativa UL94V2, es resistente a la corrosión, abrasión y vibración.</i><br><br> <b>¡Empújalo como un clip, retíralo como un tornillo!</b>   Nuestro Clip-Tornillo con <b>cabeza cilíndrica Phillips</b> tiene un diseño híbrido que combina las ventajas de un <b>clip</b> con las de un <b>tornillo</b> e incluso de un <b>tapón/obturador</b>.<br><br> * <i>De fácil instalación manual, se fija en un agujero roscado mediante presión, con la posibilidad de atornillarlo posteriormente si se requiere de una sujeción más fuerte. Existe, además, la opción de retirarlo con un destornillador Phillips, del mismo modo que un tornillo convencional, por lo que es además reutilizable.<br> * Apto para unir dos paneles con un agujero métrico ciego y para proteger o tapar agujeros con rosca.<br> * Ofrece una muy buena sujeción y un buen acabado. Fabricado en Nylon 66 cumpliendo la normativa UL94V2, es resistente a la corrosión, abrasión y vibración.</i><br><br> <b>¡Empújalo como un clip, retíralo como un tornillo!</b>   Nuestro Clip-Tornillo con <b>cabeza avellanada Phillips</b> tiene un diseño híbrido que combina las ventajas de un <b>clip</b> con las de un <b>tornillo</b> e incluso de un <b>tapón/obturador</b>.<br><br> * <i>De fácil instalación manual, se fija en un agujero roscado mediante presión, con la posibilidad de atornillarlo posteriormente si se requiere de una sujeción más fuerte. Existe, además, la opción de retirarlo con un destornillador Phillips, del mismo modo que un tornillo convencional, por lo que es además reutilizable.<br> * Apto para unir dos paneles con un agujero métrico ciego y para proteger o tapar agujeros con rosca.<br> * Ofrece una muy buena sujeción y un buen acabado. Fabricado en Nylon 66 cumpliendo la normativa UL94V2, es resistente a la corrosión, abrasión y vibración.</i><br><br> <b>¡Empújalo como un clip, retíralo como un tornillo!</b>   <p>O nosso <b>rebite-clipe MCPXC</b> é uma solução de fixação concebida para proporcionar uma união segura entre componentes através de montagem à pressão. A sua geometria estriada permite uma montagem rápida e uma retenção fiável sem necessidade de ferramentas especiais.</p> <p>Durante a inserção, as nervuras flexíveis comprimem-se para atravessar o orifício e recuperam posteriormente a sua posição original, gerando uma ancoragem mecânica eficaz e resistente à corrosão, à abrasão e à vibração. Pode ser utilizado em furos roscados, lisos, perfurados ou puncionados, assim como em aplicações com furo cego.</p> <p>Esta família é habitualmente utilizada para a fixação de painéis, ventiladores, revestimentos, isolantes, componentes interiores e elementos têxteis. É compatível com materiais como plástico, metal, madeira, borracha, espuma e outras superfícies com diferentes níveis de rigidez.</p> <p>· <b>Intervalo de furo:</b> de 3 mm a 10 mm<br> · <b>Espessura do painel:</b> de 0,76 mm a 50 mm<br> · <b>Material padrão:</b> PA6 e PA66<br> · <b>Classificações UL disponíveis:</b> HB, V2 e V0</p> <p><i>Podemos fabricar versões especiais em POM e PP, assim como cores diferentes do preto padrão, sujeitas a quantidades mínimas de fabricação. Devido às múltiplas configurações disponíveis dentro desta família, recomendamos solicitar amostras e o respetivo desenho técnico para validar a aplicação.</i></p>
