Descrição e características
Nuestras conteras transversales han sido diseñadas para tubos cuadrados. Tiene un alojamiento para introducir un tornillo. Está también disponible para tubos rectangulares: LMHZ.
Fabricação em cores RAL
as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.Imagens e desenhos técnicos

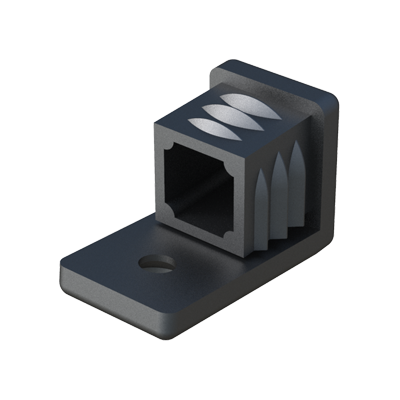

Vista do produto

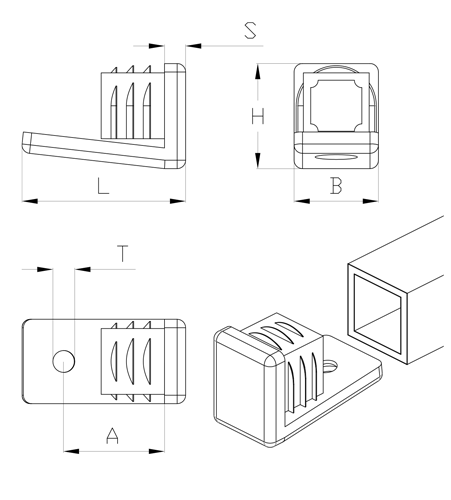

Desenho técnico
Vídeo
Referências e dimensões de Contera transversal para tubo cuadrado
| Referencia | Para Tubo |
Grosor Tubo |
b x H |
L |
A |
Diámetro agujero (T) |
S |
Mais info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400505 | 20 x 20 | 1,00 a 2,00 | 20,00 x 25,00 | 28,50 | 24,50 | 5,20 | 5,00 | ||||||
| 00300400506 | 25 x 25 | 1,00 a 2,00 | 25,00 x 30,00 | 29,00 | 15,00 | 5,50 | 5,00 | ||||||
| 00300400507 | 30 x 30 | 1,00 a 2,00 | 30,00 x 35,00 | 39,00 | 24,50 | 5,50 | 5,00 |
