Descrição e características
Nuestras conteras reforzadas y roscadas LJMZ para tubos rectangulares están fabricadas en una aleación de Zamak. Las referencias del Tipo 1 presentan una cabeza redondeada y nervios interiores de refuerzo, que otorgan mayor resistencia a la pieza, mientras que las del Tipo 2 tienen una cabeza sin radio y no disponen de nervios interiores de refuerzo.Disponibles para: Tubos cuadrados: LJM / Tubos redondos: LJMR / Tubos ovalados: LJMO
Imagens e desenhos técnicos
Vista do produto

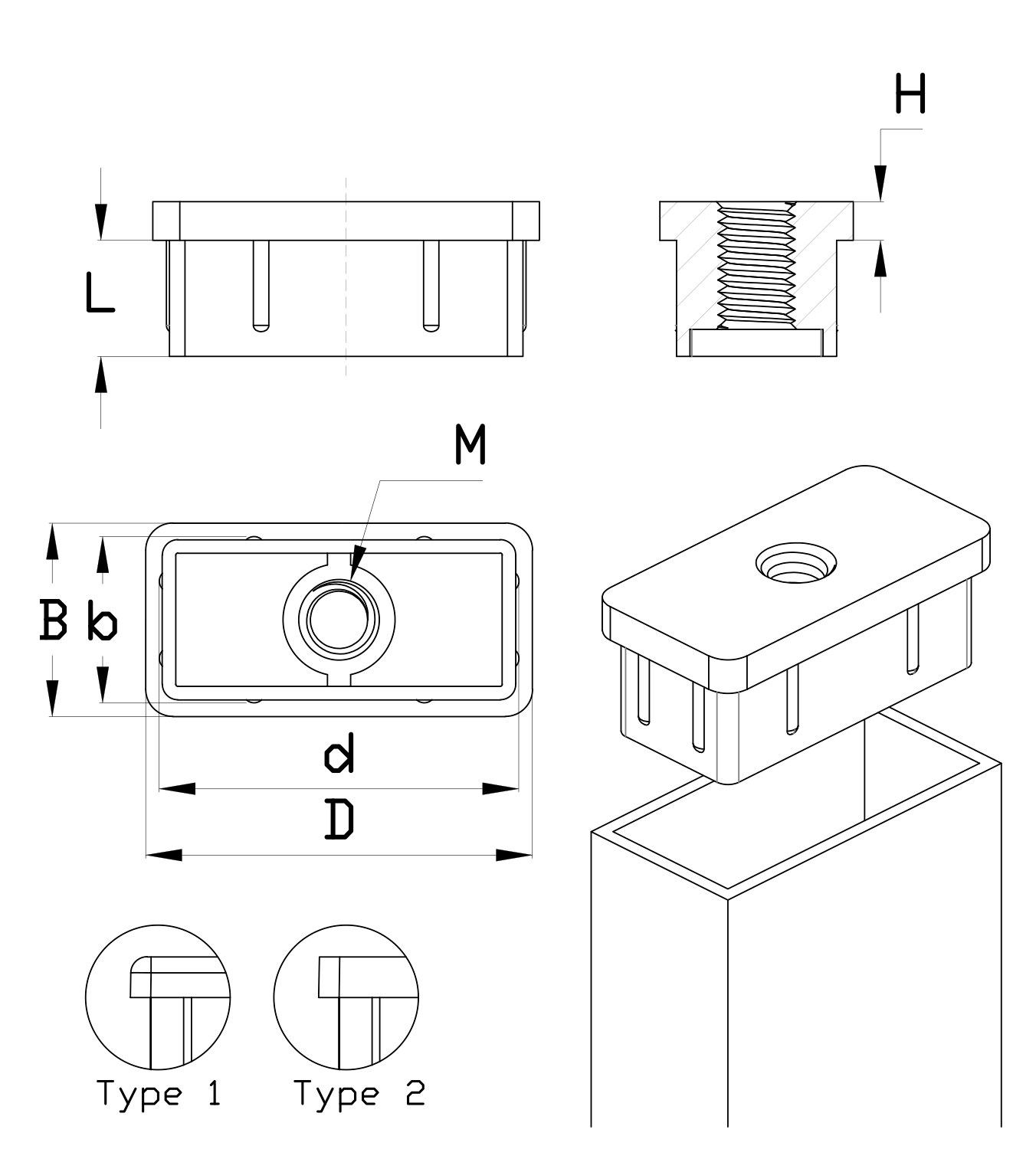

Desenho técnico
Vídeo
Referências e dimensões de Contera reforzada y roscada para tubo rectangular
| Referencia | Para Tubo (DxB) |
Grosor Tubo |
Rosca Métrica (M) |
H |
L |
Tipo |
Peso Máximo (Kgs.) |
Mais info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400405 | 50 x 25 | 2,00 | M10 | 5,00 | 15,00 | 1 | 1.000 | ||||||
| 03200800013 | 50 x 25 | 2,00 | M10 | 5,00 | 15,00 | 2 | 500 | ||||||
| 00300400406 | 50 x 30 | 2,00 | M10 | 5,00 | 15,00 | 1 | 1.000 | ||||||
| 03200800014 | 50 x 30 | 2,00 | M10 | 5,00 | 15,00 | 2 | 600 | ||||||
| 02300500056 | 50 x 30 | 2,30 | M10 | 5,00 | 15,00 | 1 | 1.000 | ||||||
| 00300400440 | 50 x 30 | 2,50 | M10 | 5,00 | 15,00 | 1 | 1.000 | ||||||
| 03200800015 | 60 x 30 | 2,00 | M10 | 5,00 | 14,75 | 2 | 600 | ||||||
| 00300400407 | 60 x 30 | 2,00 | M10 | 5,00 | 17,30 | 1 | 1.000 | ||||||
| 00300400441 | 60 x 30 | 2,50 | M10 | 5,00 | 15,00 | 1 | 1.000 | ||||||
| 03200800016 | 60 x 30 | 2,50 | M10 | 5,00 | 15,00 | 2 | 600 | ||||||
| 03200800017 | 70 x 30 | 2,40 | M10 | 5,00 | 15,30 | 2 | 600 | ||||||
| 03200800018 | 80 x 30 | 2,50 | M10 | 5,00 | 14,50 | 2 | 800 | ||||||
| 00300400409 | 80 x 30 | 2,50 | M10 | 5,00 | 15,00 | 1 | 1.000 |
