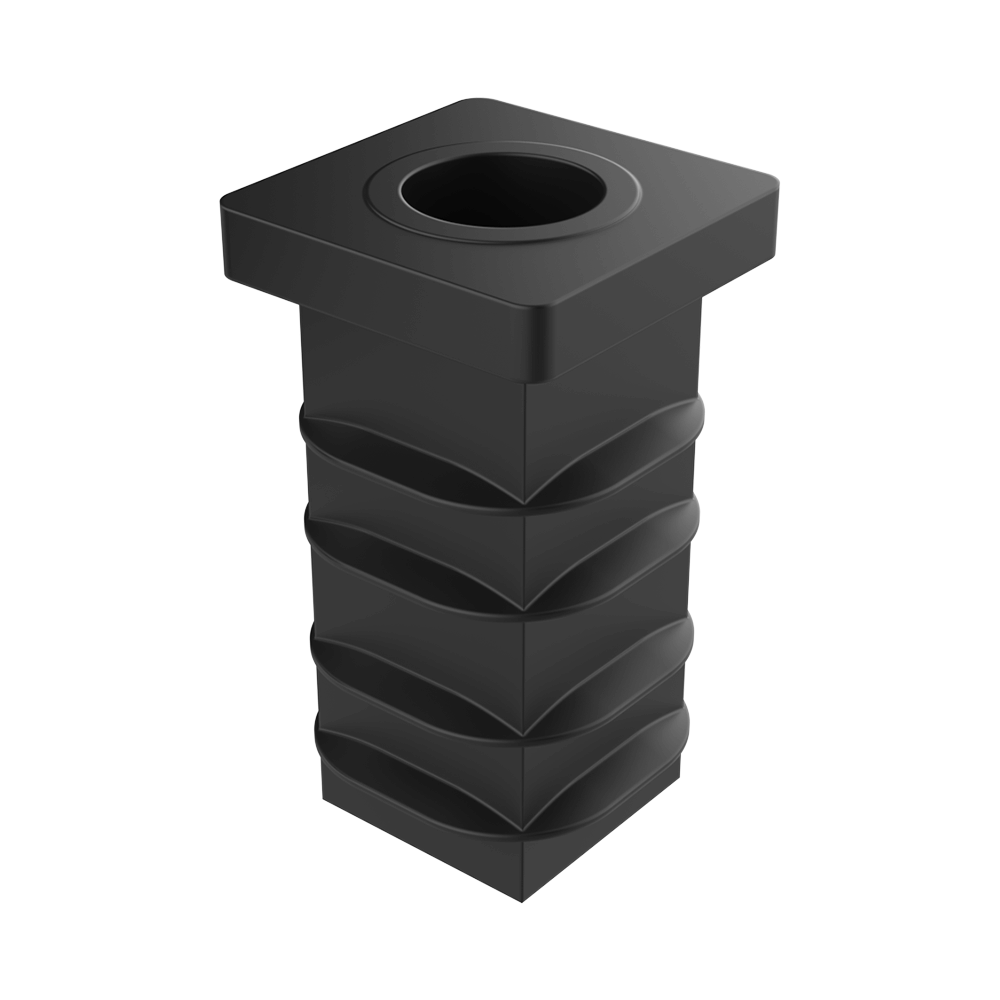

Nuestras conteras para tubos cuadrados tienen un agujero para poder alojar un eje (por ejemplo una rueda). Está también disponible para tubos rectangulares: LCZ.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Bio Line: BIO LINE as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.

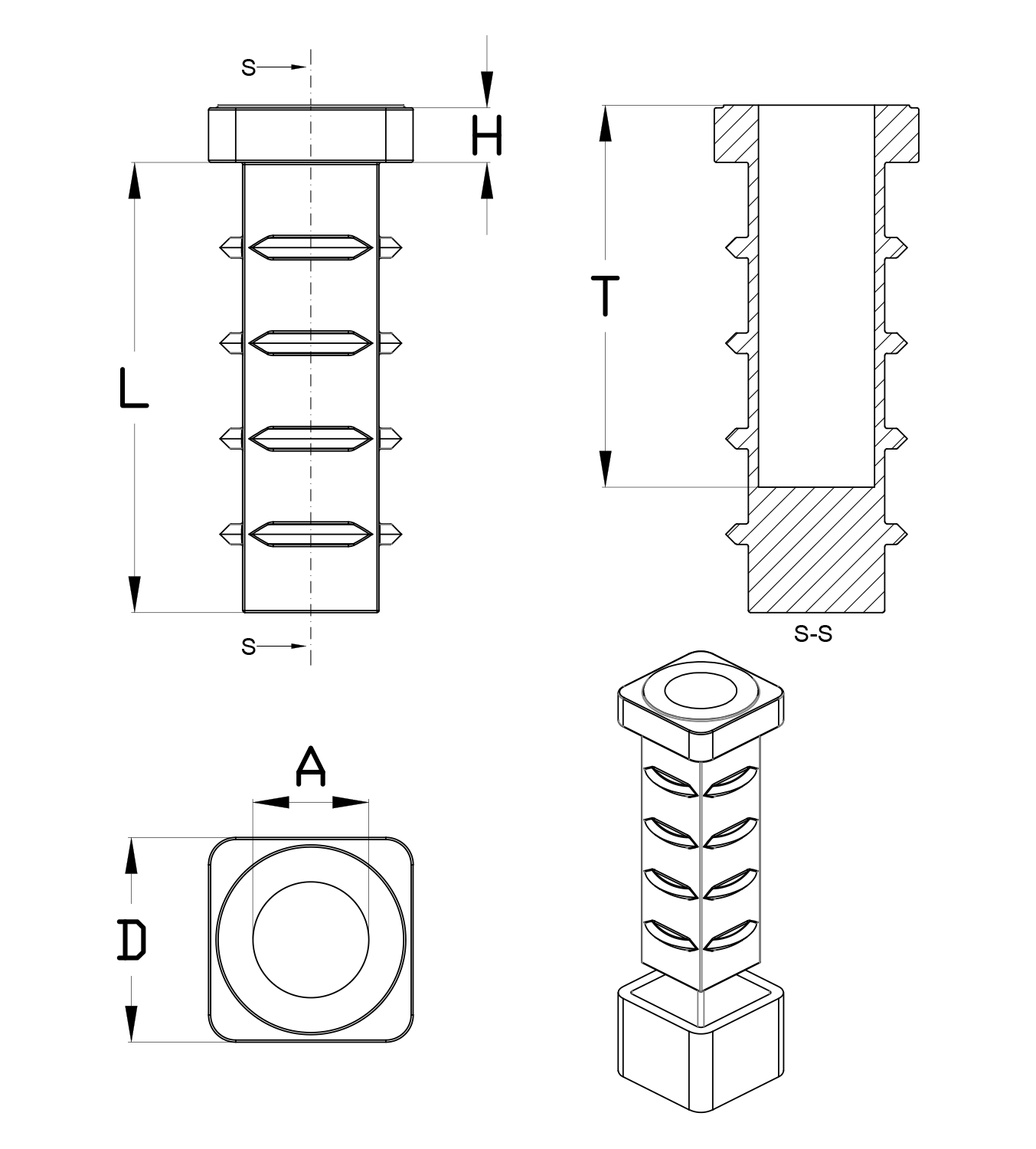

Referencia
Para Tubo
Grosor Tubo
Diámetro Agujero
D
d1
d
H / L
T



Mais
info.
00300400418 15 x 15 1,50 8,00 15,00 13,30 10,00 4,00 / 33,00 28,00
00300400419 20 x 20 1,50 8,00 20,20 19,00 14,50 3,80 / 32,50 27,00
00300400420 20 x 20 1,50 10,00 20,50 19,00 14,50 3,80 / 32,50 34,80
00300400421 25 x 25 1,50 8,00 25,00 23,00 19,40 3,90 / 35,50 36,00
00300400422 25 x 25 1,50 10,00 25,00 23,00 19,40 3,90 / 35,50 34,00
00300400423 30 x 30 1,50 8,00 30,00 27,50 24,00 4,10 / 32,00 27,70
00300400424 30 x 30 1,50 10,00 30,00 27,50 24,00 4,10 / 32,00 33,20
