Nuestras conteras con aletas LE para tubos cuadrados, fabricadas en material LDPE (Polietieno de baja densidad), ofrecen un montaje rápido y están disponibles para un amplio rango de medidas.

Dependiendo de la referencia, el diseño de las aletas puede ser totalmente continuo alrededor del cuerpo de la pieza o presentar interrupciones. Dichas aletas mejoran la sujeción de la contera dentro del tubo. Para aplicaciones en las que las piezas estén sometidas a fuerzas de fricción con el suelo, recomendamos las referencias con un espesor de cabeza (cota H) superior a los 4,00 mm.

Disponibles en Negro, Blanco y Gris. Consulte nuestro departamento comercial si busca un tamaño, diseño o color distinto.
 Fabricação em cores RAL

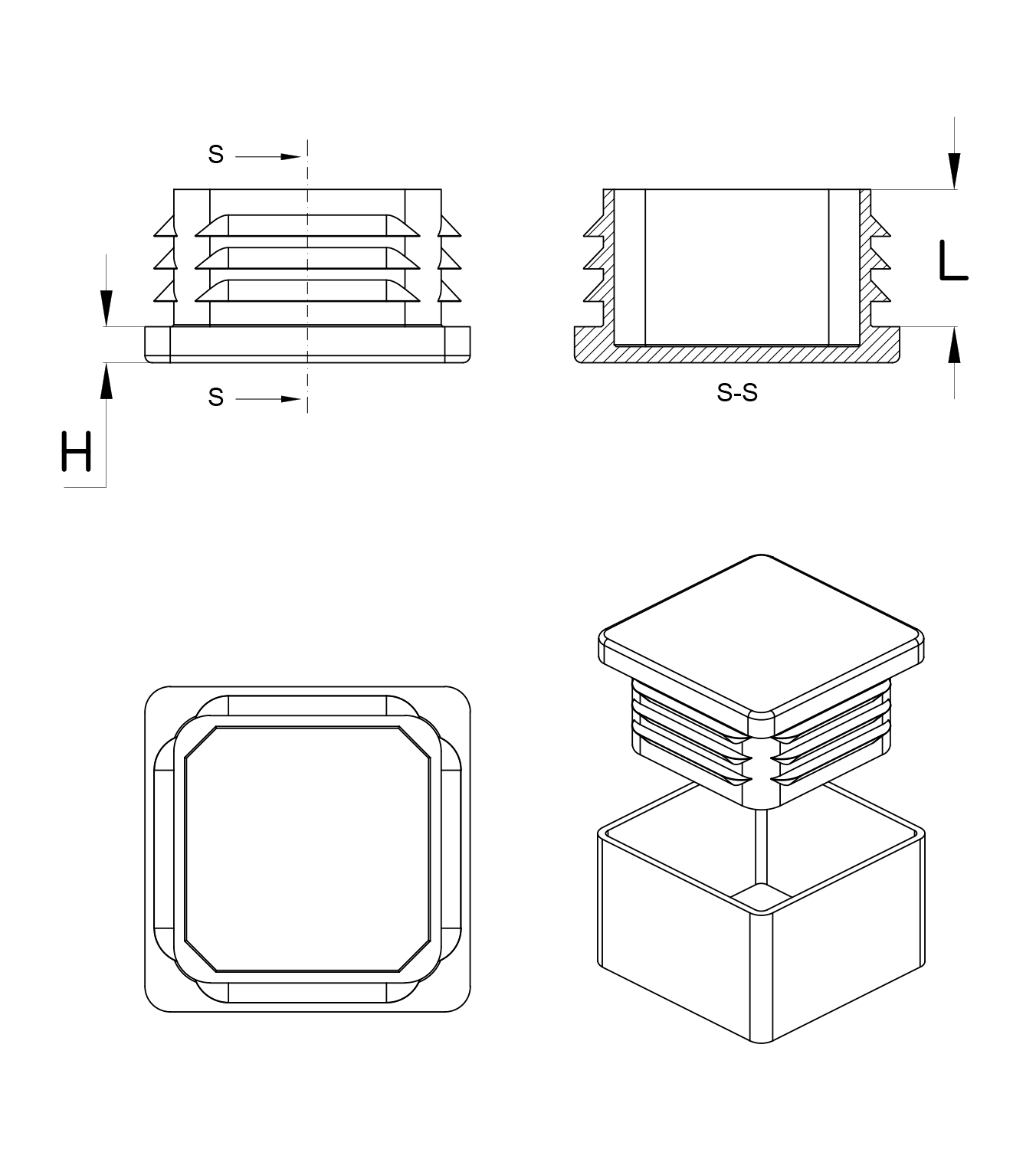

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Grosor Tubo
D
H
d
L
d1



Mais
info.
00300400001 10 x 10 1,50 10,20 4,00 6,30 10,00 9,00
00300400003 15 x 15 1,50 15,30 5,00 10,80 11,50 14,50
00300400004 16 x 16 1,50 16,20 5,00 11,00 12,00 16,00
00300400005 18 x 18 1,50 18,00 5,00 13,20 11,00 17,50
00700800720 20 x 20 0,80 a 3,00 20,00 2,00 12,00 11,50 18,95
00300400006 20 x 20 1,50 20,00 5,00 15,00 12,00 19,00
00300400007 22 x 22 1,50 22,20 5,00 17,30 14,00 21,00
00700800721 25 x 25 0,80 a 2,50 25,00 2,00 16,70 11,60 23,80
00300400008 25 x 25 1,50 25,00 5,00 20,20 13,50 24,50
00300400009 25 x 25 3,00 25,00 5,00 17,30 14,00 21,00
00300400010 27 x 27 1,50 27,10 5,00 22,50 15,00 27,00
00300400011 28 x 28 1,00 a 2,50 27,80 5,00 19,20 11,50 25,60
00700700050 28 x 28 1,00 a 3,00 27,90 5,00 20,00 11,70 27,00
00700800310 30 x 30 1,00 a 2,50 29,90 5,00 22,65 11,25 29,30
00700800722 30 x 30 1,00 a 2,50 30,00 2,15 22,60 11,40 29,30
00300400012 30 x 30 1,50 30,00 5,00 24,60 13,50 29,00
00700800311 30 x 30 2,50 a 5,00 29,80 5,00 19,10 11,75 25,90
00300400013 30 x 30 3,00 30,00 5,00 23,00 14,50 27,00
00300400015 32 x 32 1,00 a 3,50 32,00 5,00 23,90 11,90 30,80
00700800723 35 x 35 0,80 a 2,50 35,00 2,00 · 14,50 ·
00300400017 35 x 35 1,50 35,00 5,00 27,80 14,50 34,00
00300400018 35 x 35 3,00 a 5,00 35,00 5,00 24,00 15,00 30,80
00300400019 38 x 38 1,00 a 3,50 37,70 5,00 29,00 14,50 36,90
00700800724 40 x 40 1,00 a 2,50 38,80 2,00 32,00 14,80 ·
00300400020 40 x 40 1,50 40,00 5,00 33,60 14,00 38,60
00300400021 40 x 40 3,00 40,30 5,00 31,40 14,50 36,50
00700800318 40 x 40 3,00 a 5,00 40,00 5,00 · 14,50 ·
00300400022 40 x 40 5,00 40,85 5,00 28,50 14,50 33,50
00700800725 45 x 45 1,00 a 2,50 45,00 2,00 · 14,50 ·
00300400023 45 x 45 1,50 45,20 5,00 38,30 18,00 43,30
00300410001 45 x 45 3,00 a 5,00 45,10 5,00 33,20 14,80 39,80
00300410002 48 x 48 1,00 a 2,50 48,00 5,00 40,00 14,50 46,60
00300410003 48 x 48 2,50 a 4,50 47,80 5,00 38,00 14,50 44,70
00700800726 50 x 50 1,00 a 2,50 50,00 2,00 43,00 14,50 49,00
00300400024 50 x 50 1,50 50,00 5,00 44,50 19,00 49,50
00300400025 50 x 50 2,60 a 5,00 50,00 5,00 39,30 19,00 46,50
00300400026 50 x 50 5,00 50,20 5,00 37,50 15,00 42,50
00300400027 60 x 60 1,50 60,10 4,00 53,50 19,00 59,50
00300400028 60 x 60 3,00 60,50 5,00 51,30 14,40 56,50
00300400029 60 x 60 5,00 60,00 4,00 47,00 15,00 51,00
00300400030 70 x 70 2,00 a 4,00 70,00 5,00 61,00 19,00 67,50
00300400031 70 x 70 3,00 70,00 5,00 60,00 17,00 66,00
00300400032 75 x 75 2,00 a 4,50 74,80 6,00 61,20 21,20 72,00
00300400983 80 x 80 1,50 a 2,50 80,00 5,00 70,50 17,00 76,50
00700800339 80 x 80 2,00 a 4,50 80,00 6,00 · 21,00 ·
00300400034 80 x 80 3,00 a 4,00 80,00 5,00 71,00 17,00 75,50
00300410004 80 x 80 4,00 a 7,00 80,40 6,00 62,40 21,40 73,20
00300400035 90 x 90 2,00 a 5,00 90,30 5,00 79,00 25,00 87,70
00300400036 90 x 90 5,00 90,20 5,00 78,30 18,00 82,50
00300400037 100 x 100 3,00 a 6,00 101,10 5,00 86,00 23,00 96,00
00700800148 100 x 100 5,00 a 8,00 100,20 7,20 81,00 24,00 91,50
00300400038 100 x 100 5,00 100,70 5,30 88,00 17,60 92,50
00300400039 110 x 110 3,00 a 5,00 110,40 6,00 94,00 24,50 105,00
00300400040 120 x 120 2,50 a 5,00 121,00 5,00 109,00 25,00 116,00
00300410005 125 x 125 3,00 a 6,00 125,20 6,00 108,00 24,50 120,80
00700800727 140 x 140 4,00 a 6,00 140,00 3,00 · 35,00 "
00700800149 150 x 150 5,00 a 8,00 150,00 7,00 121,00 27,00 142,60
00300400041 150 x 150 10,00 a 12,50 149,30 7,00 119,30 27,00 131,70
00700800150 200 x 200 3,00 a 7,00 198,00 6,00 178,00 34,00 193,00
