Descrição e características
Nuestras conteras exteriores para tubos rectangulares tienen una inclinación de 11º o 12º. Están disponibles para tubos cuadrados: LO.
Fabricação em cores RAL Imagens e desenhos técnicos

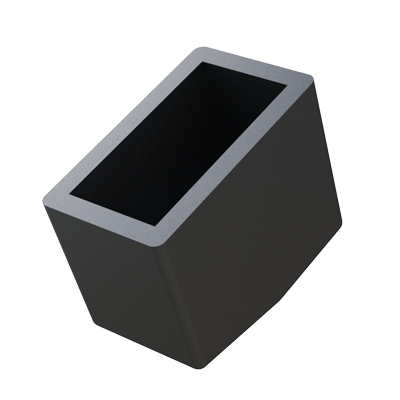

Vista do produto

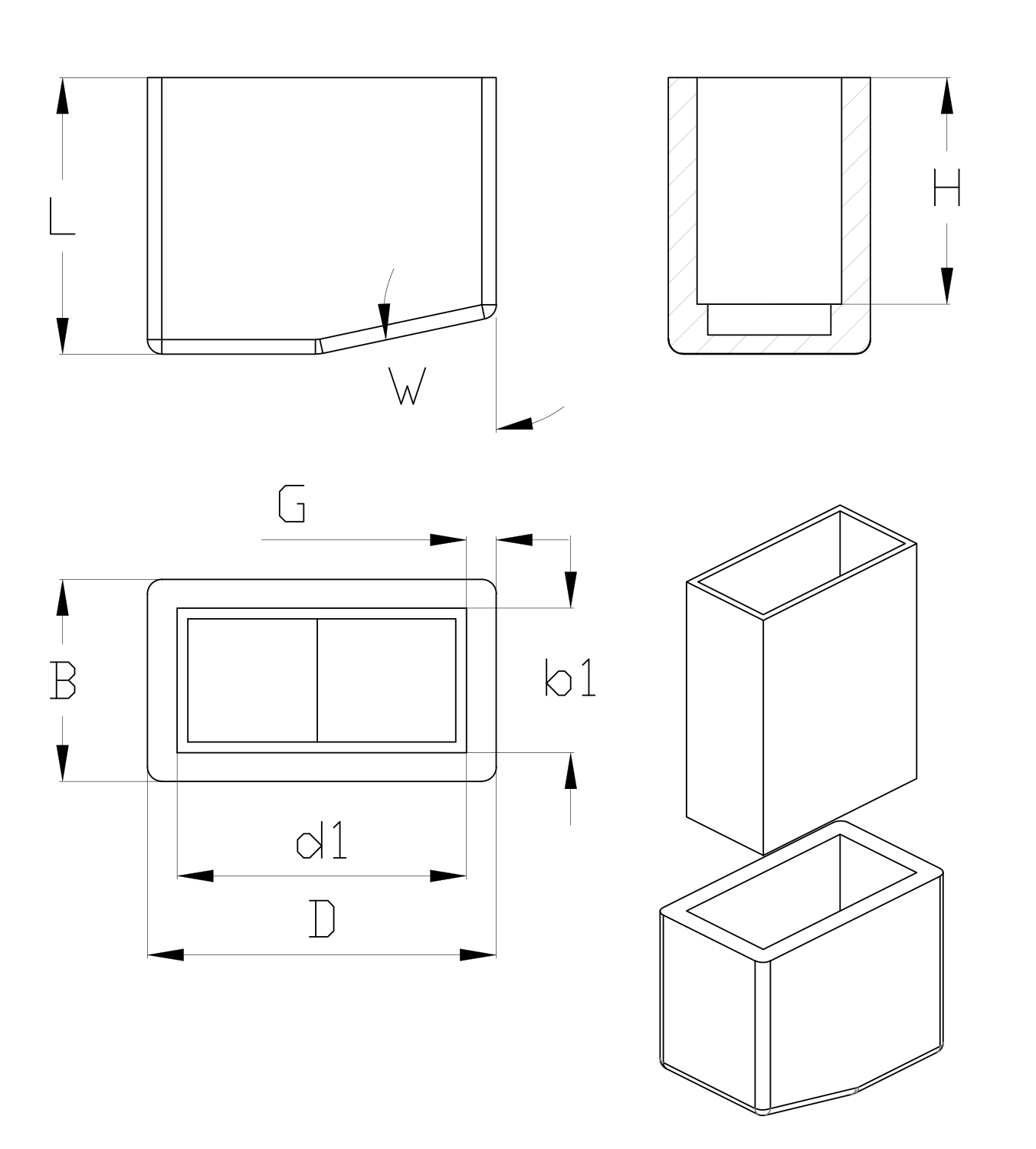

Desenho técnico
Vídeo
Referências e dimensões de Contera exterior semi-angular para tubo rectangular
| Referencia | Para Tubo |
Grosor Tubo |
D x B |
d1 x b1 |
H |
L |
G |
W |
Mais info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400754 | 20 x 15 | 1,50 | 26,70 x 19,30 | 19,70 x 15,00 | 19,00 | 24,40 | 4,70 | 79º | |||||
| 00300400755 | 30 x 15 | 1,50 | 37,80 x 23,50 | 29,80 x 14,70 | 23,50 | 31,60 | 3,90 | 78º | |||||
| 00300400756 | 40 x 20 | 1,50 | 48,20 x 27,90 | 39,80 x 19,60 | 31,30 | 38,20 | 3,90 | 78º |
