Nuestras conteras para tubos redondos con rosca reforzada consta de una tuerca de latón niquelado incorporada durante el proceso de inyección. Así permite su montaje con un nivelador de un modo muy rápido y sencillo. La contera está disponible para tubos cuadrados: JTPOA.

  Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros
Video:

JTPU
JTPU

Referencia
Para Tubo
Grosor Tubo
Métrica (M)
D
d
L
H
Peso Máximo (Kgs.)



Mais
info.
01200100297 40 2,00 a 3,00 M8 40,10 34,00 20,00 8,00 800
01200100298 40 2,00 a 3,00 M10 40,30 33,90 28,00 8,00 800
01200100299 40 2,00 a 3,00 M12 40,30 33,90 28,00 8,00 800
01200100308 48 1,50 M10 48,30 45,90 44,00 8,00 1.000
01200100309 48 1,50 M12 48,30 45,90 44,00 8,00 1.000
01200100310 48 1,50 M14 48,30 45,90 44,00 8,00 1.000
01200100311 48 1,50 M16 48,30 45,90 44,00 8,00 1.000
01200100312 48 1,50 M20 48,30 45,90 44,00 8,00 1.000
01200100321 60 1,50 M14 60,30 57,90 44,00 8,00 1.500
01200100322 60 1,50 M16 60,30 57,90 44,00 8,00 1.500
01200100323 60 1,50 M20 60,30 57,90 44,00 8,00 1.500
01200100324 60 1,50 M24 60,30 57,90 44,00 8,00 1.500
01200100317 60 2,00 M14 60,30 56,90 44,00 8,00 1.500
01200100318 60 2,00 M16 60,30 56,90 44,00 8,00 1.500
01200100319 60 2,00 M20 60,30 56,90 44,00 8,00 1.500
01200100320 60 2,00 M24 60,30 56,90 44,00 8,00 1.500
01200100313 60 2,50 M14 60,30 55,90 44,00 8,00 1.500
01200100314 60 2,50 M16 60,30 55,90 44,00 8,00 1.500
01200100315 60 2,50 M20 60,30 55,90 44,00 8,00 1.500
01200100316 60 2,50 M24 60,30 55,90 44,00 8,00 1.500

Es posible que además de nuestra familia JTPU, le puedan interesar estas otras familias

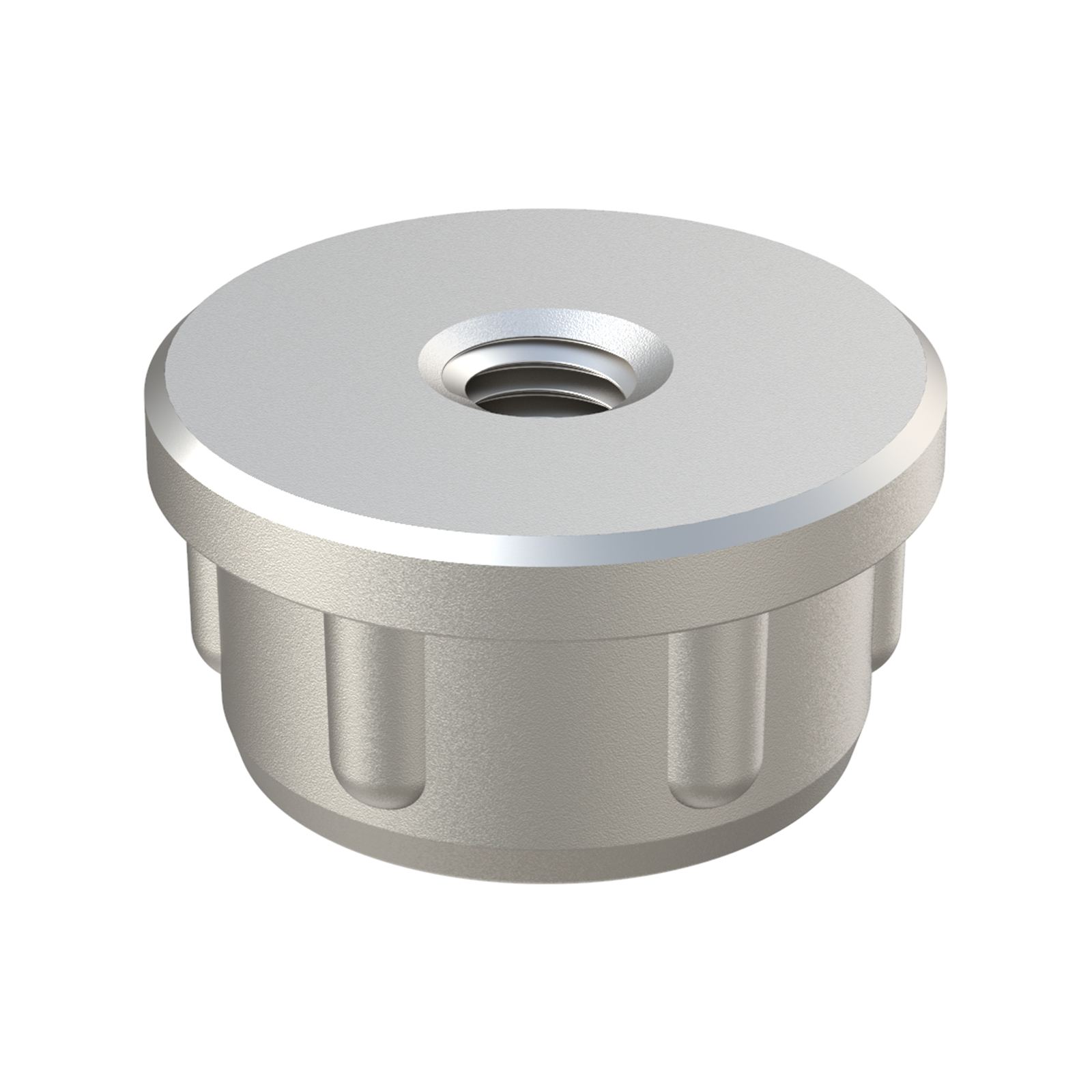

Nuestras conteras <b>reforzadas y roscadas</b> LJMR para tubos redondos están fabricadas en una <b>aleación de Zamak</b>. Las referencias del <b>Tipo 1</b> presentan una cabeza redondeada y nervios interiores de refuerzo, que otorgan mayor resistencia a la pieza, mientras que las del <b>Tipo 2</b> tienen una cabeza sin radio y no disponen de nervios interiores de refuerzo. <br><br> Disponibles para: Tubos cuadrados: <b><a href=' https://www.iscsl.es/contera-reforzada-y-roscada-para-tubo-cuadrado/ljm/'target='_top'>LJM</a></b> / Tubos rectangulares: <b><a href=' https://www.iscsl.es/contera-reforzada-y-roscada-para-tubo-rectangular/ljmz/'target='_top'>LJMZ</a></b> / Tubos ovalados: <b><a href='https://www.iscsl.es/contera-reforzada-y-roscada-para-tubo-ovalado/ljmo/'target='_top'>LJMO</a></b>   Nuestros pies niveladores tienen una base reforzada con una inclinación máxima de 15º que resiste un peso de hasta 1.300 kgs. Estos pies niveladores han sido diseñados para aplicaciones en las cuales resulta tan importante el acabado como las propiedades mecánicas. <br> Para la pieza estándar se utiliza acero inoxidable tipo 304 y, bajo pedido, podemos fabricarla en el tipo 316. Disponible con base antideslizante de TPV.   Os nossos pés niveladores LHVL, fabricados em aço zincado, foram concebidos para <b>aplicações de maquinaria</b> e suportam uma carga até <b>30 000 N</b>. Os valores de carga são calculados em condições estáticas e a meio do comprimento do parafuso. Em situações de vibração ou carga dinâmica, estes valores devem ser reduzidos.<br> A base possui <b>4 furos</b> de 12,50 mm de diâmetro para fixação ao chão. A rosca tem uma <b>inclinação de 8º</b> para compensar irregularidades no piso.<br> Cada referência está disponível com <b>base antiderrapante em borracha NBR vulcanizada, 80 Shore</b>. Esta base pode ser perfurada para permitir o uso dos furos de fixação.<br> Também podemos fornecer uma <b>porca hexagonal para fixar o eixo e evitar a inclinação</b>. Esta opção está disponível apenas para as variantes sem base antiderrapante (tipo 1). Por favor, contacte o nosso departamento comercial caso esteja interessado.   Os nossos pés niveladores LHVL, fabricados em aço zincado, foram concebidos para <b>aplicações de maquinaria</b> e suportam uma carga até <b>30 000 N</b>. Os valores de carga são calculados em condições estáticas e a meio do comprimento do parafuso. Em situações de vibração ou carga dinâmica, estes valores devem ser reduzidos.<br> A base possui <b>4 furos</b> de 12,50 mm de diâmetro para fixação ao chão. A rosca tem uma <b>inclinação de 8º</b> para compensar irregularidades no piso.<br> Cada referência está disponível com <b>base antiderrapante em borracha NBR vulcanizada, 80 Shore</b>. Esta base pode ser perfurada para permitir o uso dos furos de fixação.<br> Também podemos fornecer uma <b>porca hexagonal para fixar o eixo e evitar a inclinação</b>. Esta opção está disponível apenas para as variantes sem base antiderrapante (tipo 1). Por favor, contacte o nosso departamento comercial caso esteja interessado.   Os nossos pés niveladores JTPP têm uma base reforçada com inclinação máxima de <b>15º</b>. Suportam uma carga de até <b>14.500 N</b>.<br><br>O pé nivelador foi desenvolvido para aplicações que exigem bom acabamento e boas propriedades mecânicas. Pode ser fornecido com <b>base antiderrapante</b>.<br><br>A versão padrão é fabricada em <b>aço inoxidável tipo 304</b>, podendo ser produzida em tipo 316 sob pedido.
