Descrição e características
Nuestras conteras para tubos rectangulares con base en ángulo de 10º también están disponibles para tubos cuadrados: LG.
Fabricação em cores RAL
as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.Imagens e desenhos técnicos

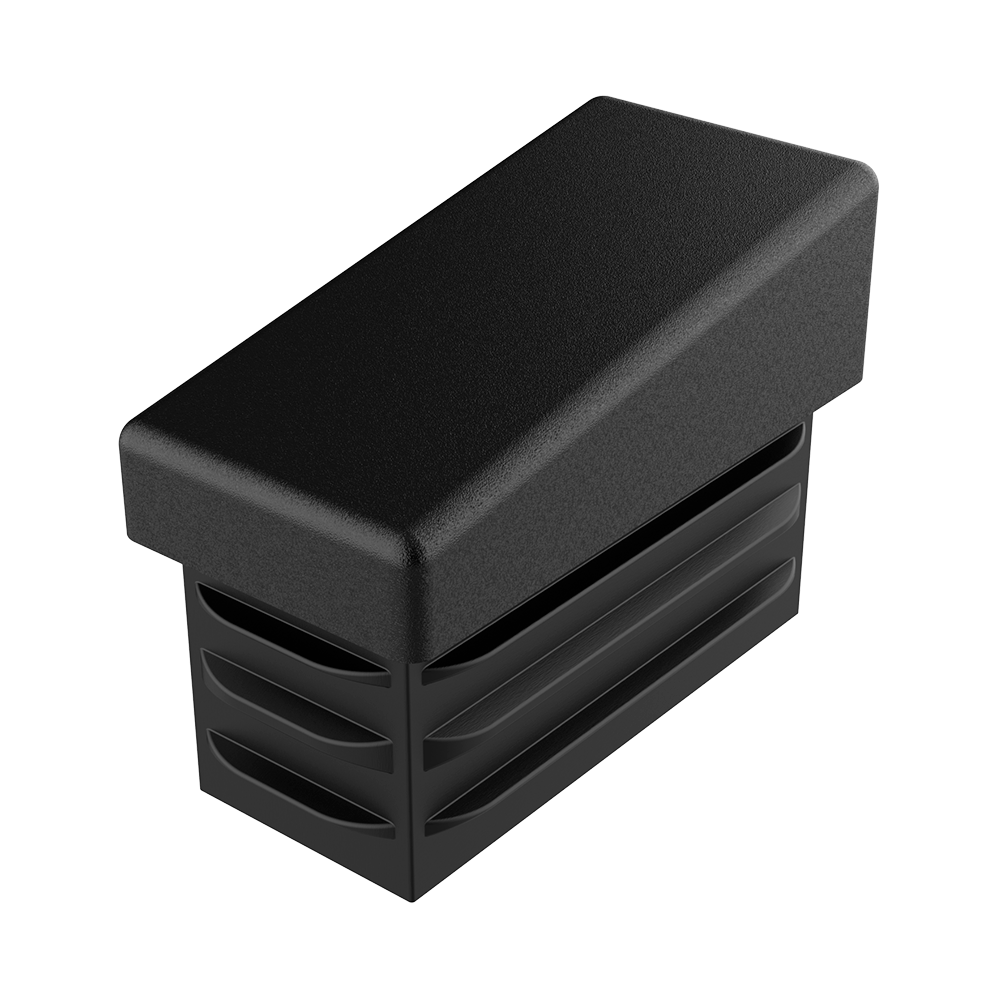

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Contera angular para tubo rectangular
| Referencia | Para Tubo |
Grosor Tubo |
D x B |
H |
W |
d x b |
d1 x b1 |
L |
Mais info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400152 | 20 x 15 | 1,50 | 20,00 x 15,00 | 9,30 | 10º | 15,50 x 10,50 | 18,50 x 13,50 | 12,00 | |||||
| 00300400153 | 25 x 15 | 1,50 | 24,50 x 15,50 | 7,00 | 10º | 19,50 x 10,50 | 22,70 x 13,70 | 12,00 | |||||
| 00300400154 | 30 x 15 | 1,50 | 29,90 x 14,90 | 8,30 | 10º | 24,30 x 9,00 | 27,60 x 12,40 | 20,00 | |||||
| 00300400155 | 30 x 20 | 1,50 | 30,00 x 20,50 | 8,50 | 10º | 25,50 x 15,00 | 29,50 x 19,50 | 14,50 | |||||
| 02500600001 | 40 x 20 | 1,50 | 40,00 x 20,00 | 13,00 | 10º | 35,75 x 15,30 | 38,75 x 18,00 | 16,00 |
