Descrição e características
Nuestras conteras son para tubos cuadrados y tienen una base en ángulo de 10º. Están disponibles para tubos rectangulares, visita nuestra familia LGZ.
Fabricação em cores RAL
as seguintes referências também estão disponíveis em materiais ecologicamente corretos. Entre em contato com o nosso escritório comercial para obter mais informações.Imagens e desenhos técnicos

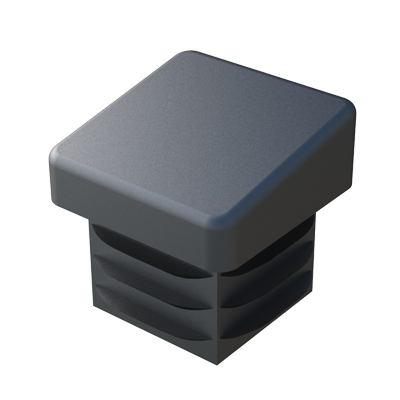

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Contera angular para tubo cuadrado
| Referencia | Para Tubo |
Grosor Tubo |
D |
H |
W |
d |
L |
d1 |
Mais info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400149 | 18 x 18 | 1,50 a 2,00 | 17,80 | 7,80 | 10º | 12,00 | 20,00 | 15,60 | |||||
| 00300400150 | 20 x 20 | 1,50 a 2,00 | 20,15 | 8,00 | 10º | 14,80 | 11,70 | 18,00 | |||||
| 00300400151 | 25 x 25 | 1,50 a 2,00 | 24,80 | 8,50 | 10º | 20,00 | 14,00 | 24,30 |
