Descrição e características

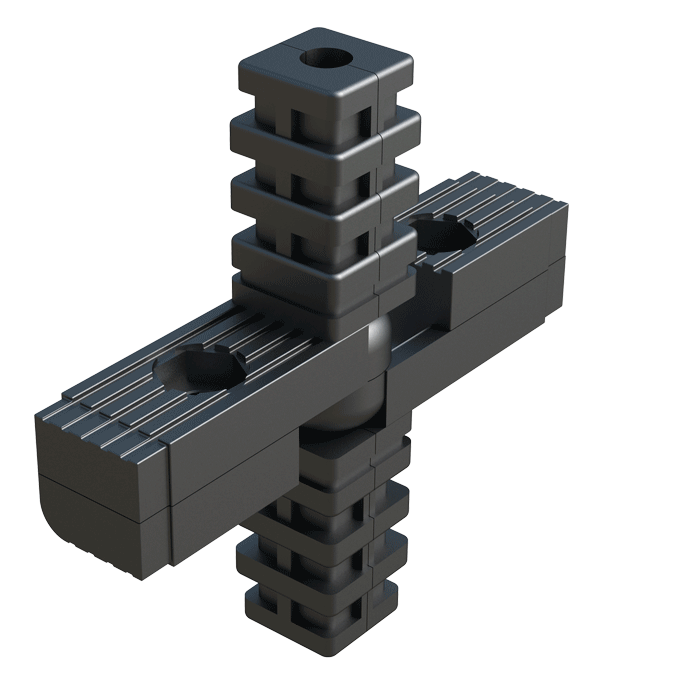

El conector articulado ha sido diseñado para conectar 4 tubos cuadrados - conector de varias piezas. En el eje horizontal, el sistema de articulación se puede ajustar continuamente desde 0⁰ hasta 180⁰, o desde 0⁰ hasta 190⁰ - según referencia. La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar. También se puede reemplazar para conectar tubos de dimensiones y geometrías distintas. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.* Tipo 1: Movimento de rotación libre.
* Tipo 3: Movimento de rotación con bloqueador interior en las posiciones de 0º, 90º, 180º.
* Tipo 4: Movimento de rotación con un tope bloqueador a los 180º.
Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
Imagens e desenhos técnicos
Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Conector articulado 4 tubos
| Referencia | Para Tubo |
Espessura Tubo |
L / H |
Ángulo (A) [Tipo] |
Mais info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400218 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 190º [1] | |||||||||
| 02300400219 | 25 x 25 | 1,50 | 38,00 / 42,00 | 0º a 180º [4] | |||||||||
| 02300400228 | 40 x 40 | 2,00 | 49,00 / 42,50 | 0º a 180º [3] |
