Conector en línea - fabricado en Nylon (PA6) de alta resistencia - que permite ensamblar 2 tubos redondos de forma unidimensional y unidireccional. Se suministra con o sin alma de acero (S) - conector de dos piezas. Está diseñado para bastidores que vayan a estar sometidos a cargas estáticas bajas - medias o altas - según incorpore o no el núcleo de acero y con una adecuada distribución de los pesos.
Si en el programa estándar no encuentra las especificaciones del producto deseadas, contacte con nuestra oficina comercial.
 Fabricação em cores RAL

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Para Tubo
Espessura Tubo
L
H



Mais
info.
02300400025 15,00 1,50 37,00 5,00
02300400902 16,00 1,00 37,30 5,00
02300400023 18,00 0,80 34,00 / 36,00 5,00
02300400026 18,00 1,50 36,00 5,00
02300400037 18,00 1,50 31,00 5,00
00201206700 19,00 1,00 42,00 5,00
02300400027 20,00 1,10 36,00 5,00
00201206466 20,00 1,50 37,00 5,00
02300400028 21,25 1,75 36,00 5,00
00201206701 22,00 1,00 38,00 2,00
02300400029 22,00 1,00 36,00 5,00
02300400030 22,00 1,20 36,00 5,00
00201206702 22,00 1,50 40,00 5,00
00201206703 22,00 2,00 42,00 5,00
00201206467 25,00 1,50 38,00 5,00
02300400038 25,00 1,50 37,00 5,00
02300400031 26,90 1,50 49,00 5,00
02300400032 26,90 2,60 49,00 5,00
00201206704 28,00 1,50 49,00 5,00
00201206705 28,00 2,00 50,00 5,00
00201206706 30,00 1,50 49,00 5,00
00201206468 30,00 2,00 49,00 5,00
00201206707 32,00 1,50 50,00 5,00
00201206708 32,00 2,00 50,00 5,00
02300400024 32,00 2,50 50,00 5,00
02300400039 33,70 3,25 36,00 5,00
02300400033 34,00 2,00 50,00 5,00
02300400034 35,00 1,20 50,00 5,00
02300400300 35,00 1,50 50,00 5,00
02300400047 36,00 2,00 49,00 5,00
02300400042 38,00 2,00 49,00 5,00
02300400044 38,00 2,00 49,00 / 19,00 2,00
02300400036 40,00 1,50 60,00 5,00
02300400045 40,00 2,00 61,00 5,00
02300400901 40,00 3,00 61,00 5,00
02300400016 42,40 3,20 49,00 5,00
02300400017 48,00 2,00 47,00 5,00
02300400018 48,00 4,00 47,00 5,00
02300400019 48,30 3,20 49,00 5,00
02300400020 50,00 1,50 47,00 5,00
02300400021 50,00 2,00 48,00 5,00
02300400022 60,00 2,00 45,00 5,00
02300400046 60,00 4,00 45,00 5,00

Es posible que además de nuestra familia THCRC, le puedan interesar estas otras familias

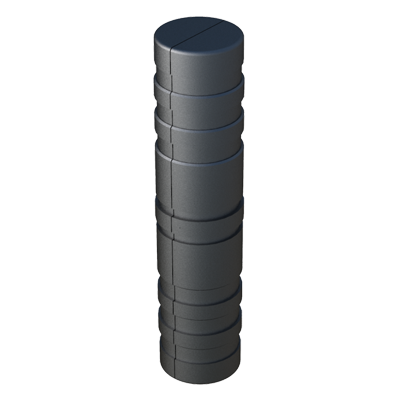

El conector en línea - fabricado en <b>Nylon</b> (PA6) de alta resistencia - se ha diseñado para ensamblar <b>2 tubos redondos</b> de forma unidimensional y unidireccional.

Da lugar a una conexión “invisible” de tubos y se suministra <b>con</b> o <b>sin alma de acero</b> (S) - conector de dos piezas.

Permite construir bastidores que vayan a estar sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según referencia - y tras garantizar una correcta distribución de los pesos.

Si se desea integrar un refuerzo externo - al conector - (remaches, pasadores, etc.), y para prevenir el efecto de la corrosión por contacto, se debe evitar perforar el núcleo de acero. <br>

Si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar, consulte a nuestra oficina comercial.   El conector en línea - fabricado en <b>Nylon</b> (PA6) de alta resistencia - se ha diseñado para ensamblar <b>2 tubos redondos</b> de forma unidimensional y unidireccional.

Da lugar a una conexión “invisible” de tubos y se suministra <b>con</b> o <b>sin alma de acero</b> (S) - conector de dos piezas.

Permite construir bastidores que vayan a estar sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según referencia - y tras garantizar una correcta distribución de los pesos.

Si se desea integrar un refuerzo externo - al conector - (remaches, pasadores, etc.), y para prevenir el efecto de la corrosión por contacto, se debe evitar perforar el núcleo de acero. <br>
