Referências e dimensões de Brida
| Referencia | Longitud (L) |
H |
Máximo rango diámetro (D) |
Peso Máximo (Kgs.) |
Mais info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01801100300 | 63,70 | 2,40 | 12,00 | 8 | |||||||||
| 01801100301 | 75,00 | 2,40 | 18,00 | 8 | |||||||||
| 01801100001 | 80,00 | 2,40 | 19,00 | 8 | |||||||||
| 01801100302 | 96,00 | 2,50 | 23,00 | 8 | |||||||||
| 01801100002 | 100,00 | 2,50 | 25,00 | 8 | |||||||||
| 01801100303 | 120,00 | 2,50 | 30,00 | 8 | |||||||||
| 01801100306 | 120,00 | 3,20 | 30,00 | 18 | |||||||||
| 01801100003 | 120,00 | 4,80 | 30,00 | 22 | |||||||||
| 01801100004 | 120,00 | 7,60 | 30,00 | 55 | |||||||||
| 01801100005 | 142,00 | 2,50 | 35,00 | 8 | |||||||||
| 01801100006 | 142,00 | 3,20 | 35,00 | 18 | |||||||||
| 01801100308 | 150,00 | 3,60 | 39,00 | 18 | |||||||||
| 01801100322 | 150,00 | 7,60 | 39,00 | 55 | |||||||||
| 01801100007 | 155,00 | 2,50 | 39,00 | 8 | |||||||||
| 01801100008 | 160,00 | 4,80 | 42,00 | 22 | |||||||||
| 01801100304 | 165,00 | 2,50 | 44,00 | 8 | |||||||||
| 01801100309 | 180,00 | 3,60 | 49,00 | 18 | |||||||||
| 02012000007 | 180,00 | 7,80 | 45,00 | 54 | |||||||||
| 01801100011 | 190,00 | 4,80 | 52,00 | 22 | |||||||||
| 02012000008 | 200,00 | 2,60 | 52,00 | 8 | |||||||||
| 01801100009 | 203,00 | 2,50 | 55,00 | 8 | |||||||||
| 01801100307 | 203,00 | 3,20 | 55,00 | 18 | |||||||||
| 01801100010 | 203,00 | 3,60 | 55,00 | 18 | |||||||||
| 01801100313 | 203,00 | 4,60 | 55,00 | 22 | |||||||||
| 01801100012 | 203,00 | 7,60 | 55,00 | 55 | |||||||||
| 01801100013 | 230,00 | 12,70 | 63,00 | 114 | |||||||||
| 01801100015 | 240,00 | 7,60 | 66,00 | 55 | |||||||||
| 01801100310 | 250,00 | 3,60 | 74,00 | 18 | |||||||||
| 01801100014 | 250,00 | 4,80 | 74,00 | 22 | |||||||||
| 01801100340 | 253,00 | 17,80 | 44,00 | 55 | |||||||||
| 01801100311 | 265,00 | 3,60 | 78,00 | 18 | |||||||||
| 01801100017 | 280,00 | 4,80 | 81,00 | 22 | |||||||||
| 01801100018 | 280,00 | 7,60 | 78,00 | 55 | |||||||||
| 01801100335 | 280,00 | 12,70 | 80,00 | 114 | |||||||||
| 01801100016 | 292,00 | 3,60 | 85,00 | 18 | |||||||||
| 01801100314 | 300,00 | 4,80 | 85,00 | 22 | |||||||||
| 01801100323 | 300,00 | 7,60 | 88,00 | 55 | |||||||||
| 02012000016 | 300,00 | 7,80 | 80,00 | 55 | |||||||||
| 01801100315 | 310,00 | 4,80 | 89,00 | 22 | |||||||||
| 01801100312 | 330,00 | 3,60 | 96,00 | 18 | |||||||||
| 01801100324 | 340,00 | 7,60 | 99,00 | 55 | |||||||||
| 02012000017 | 360,00 | 4,50 | 100,00 | 22 | |||||||||
| 01801100021 | 368,00 | 3,60 | 102,00 | 18 | |||||||||
| 01801100019 | 368,00 | 4,80 | 102,00 | 22 | |||||||||
| 01801100321 | 380,00 | 6,40 | 110,00 | 45 | |||||||||
| 01801100020 | 380,00 | 7,60 | 110,00 | 55 | |||||||||
| 01801100336 | 380,00 | 12,70 | 110,00 | 114 | |||||||||
| 01801100316 | 385,00 | 4,80 | 116,00 | 22 | |||||||||
| 01801100305 | 400,00 | 2,50 | 117,00 | 8 | |||||||||
| 01801100022 | 432,00 | 4,80 | 125,00 | 22 | |||||||||
| 01801100317 | 450,00 | 4,80 | 130,00 | 22 | |||||||||
| 01801100023 | 450,00 | 8,00 | 133,00 | 80 | |||||||||
| 01801100024 | 480,00 | 12,70 | 140,00 | 114 | |||||||||
| 01801100318 | 500,00 | 4,80 | 150,00 | 22 | |||||||||
| 01801100325 | 500,00 | 8,00 | 150,00 | 80 | |||||||||
| 01801100319 | 550,00 | 4,80 | 166,00 | 22 | |||||||||
| 01801100025 | 550,00 | 8,00 | 166,00 | 80 | |||||||||
| 01801100337 | 550,00 | 12,70 | 166,00 | 114 | |||||||||
| 01801100338 | 580,00 | 12,70 | 175,00 | 114 | |||||||||
| 01801100326 | 610,00 | 9,00 | 185,00 | 80 | |||||||||
| 01801100327 | 685,00 | 9,00 | 210,00 | 80 | |||||||||
| 01801100328 | 710,00 | 9,00 | 220,00 | 80 | |||||||||
| 01801100027 | 730,00 | 12,70 | 225,00 | 114 | |||||||||
| 01801100028 | 762,00 | 9,00 | 236,00 | 80 | |||||||||
| 01801100329 | 812,00 | 9,00 | 246,00 | 80 | |||||||||
| 01801100339 | 880,00 | 12,70 | 267,00 | 114 | |||||||||
| 01801100320 | 914,00 | 4,80 | 270,00 | 22 | |||||||||
| 01801100330 | 914,00 | 9,00 | 270,00 | 80 | |||||||||
| 01801100331 | 950,00 | 9,00 | 285,00 | 80 | |||||||||
| 01801100029 | 1.030,00 | 12,70 | 317,00 | 114 | |||||||||
| 01801100332 | 1.168,00 | 9,00 | 360,00 | 80 | |||||||||
| 01801100333 | 1.219,00 | 9,00 | 380,00 | 80 |

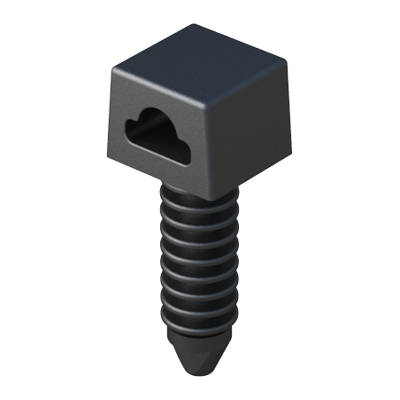

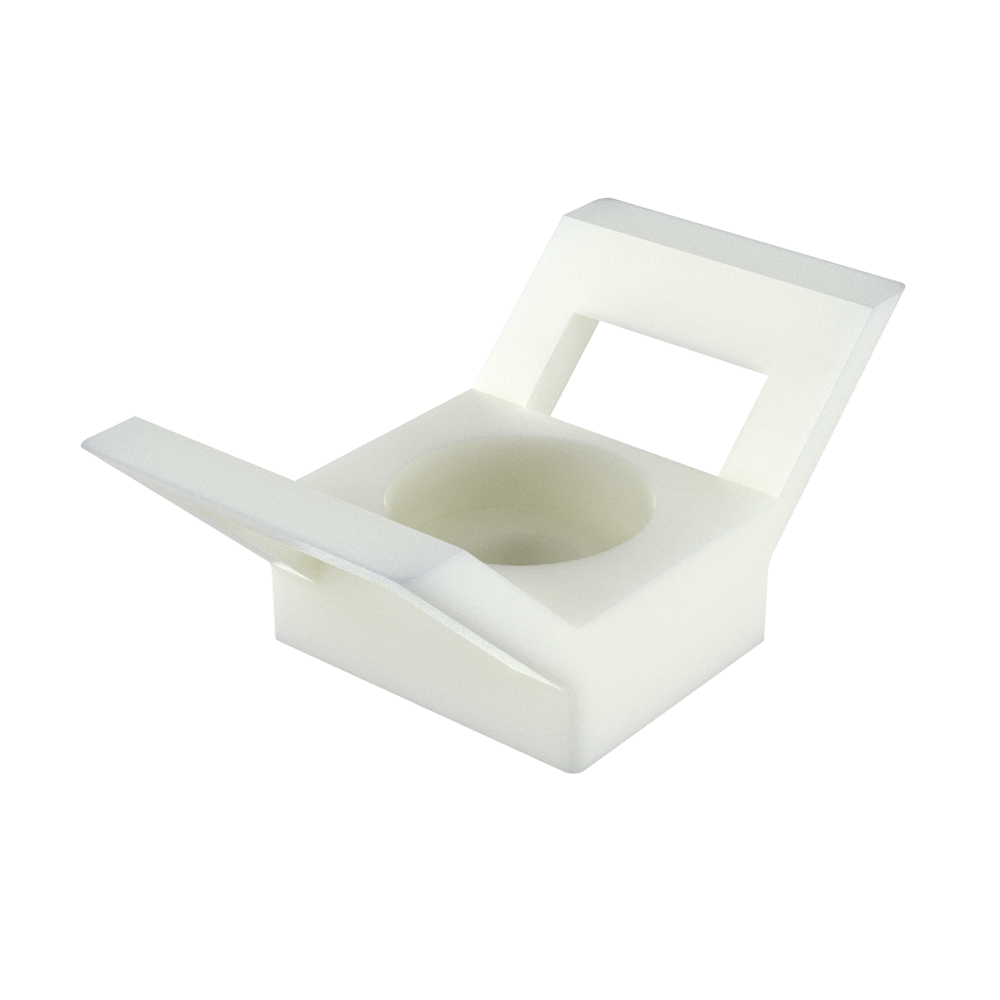

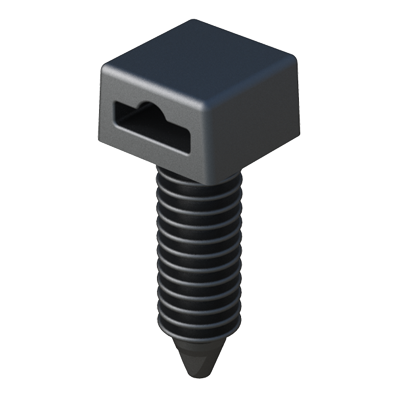

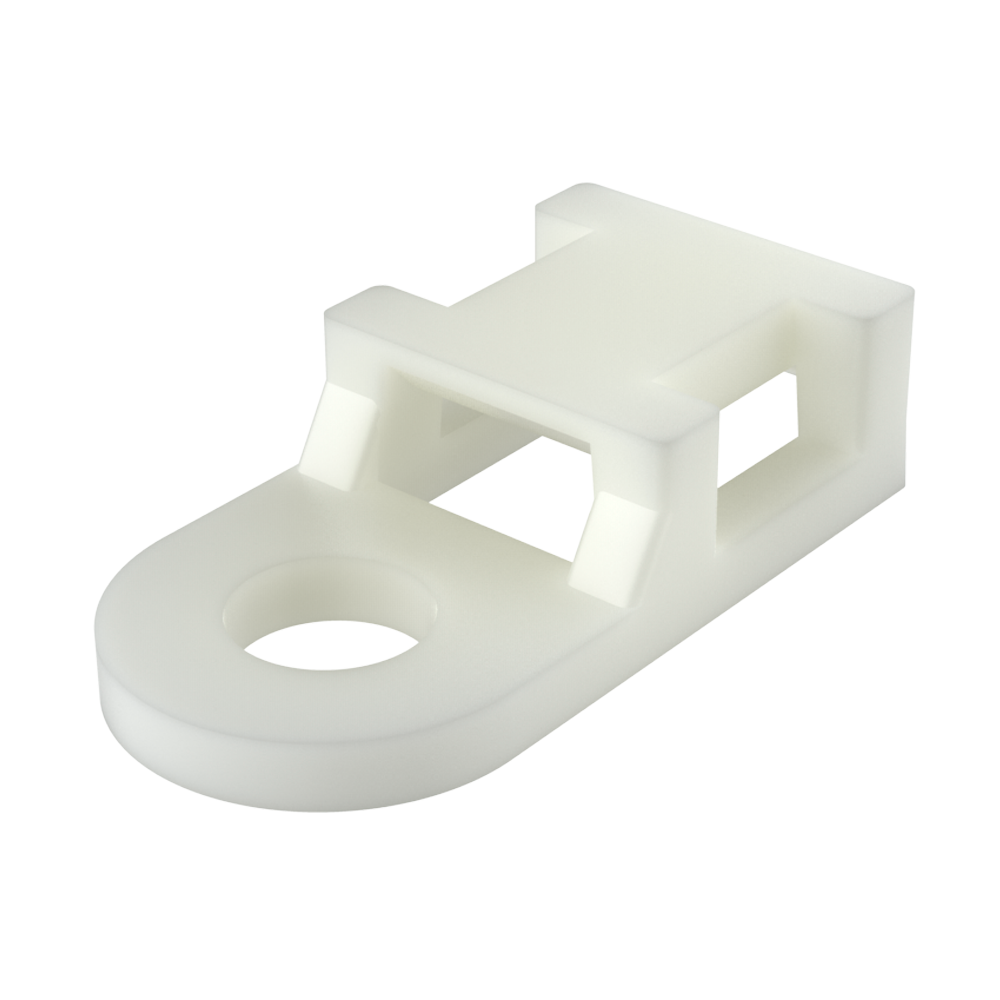

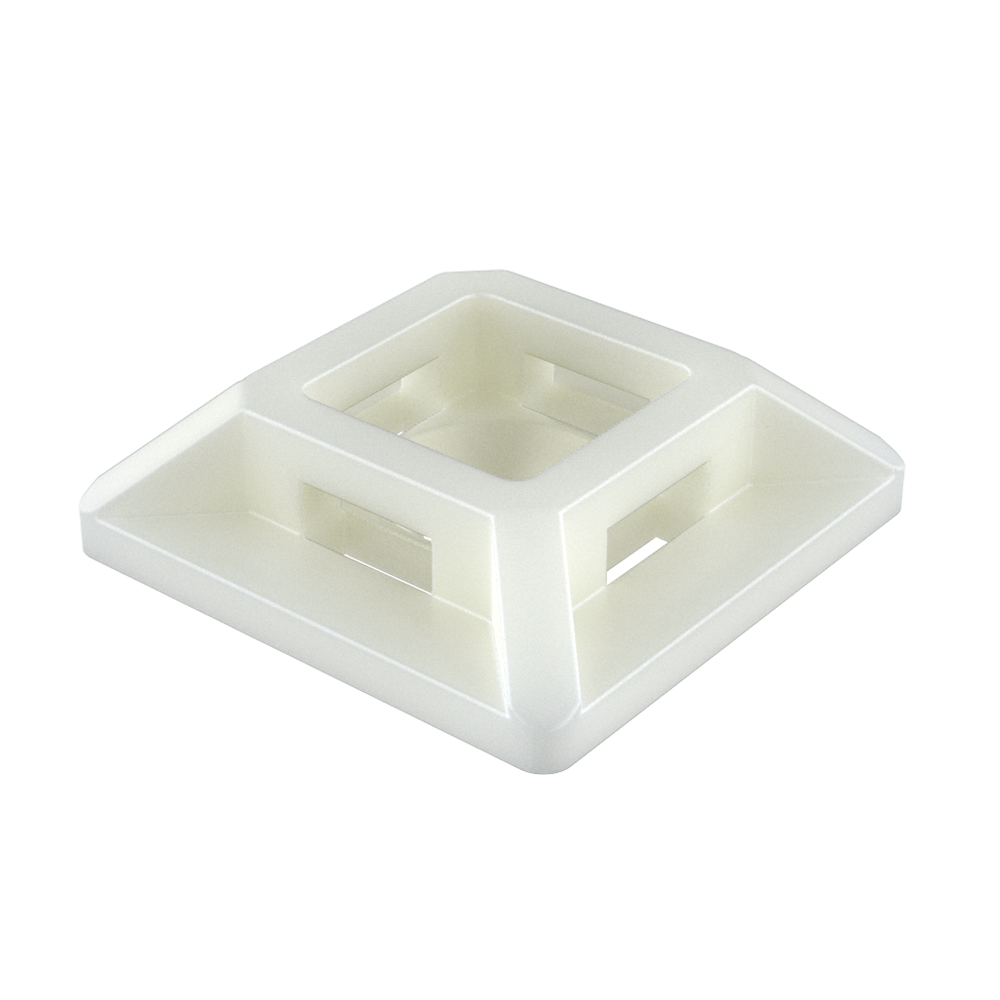

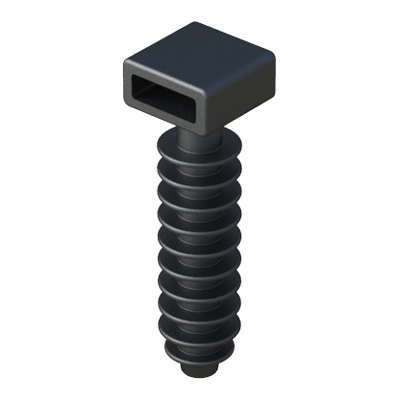

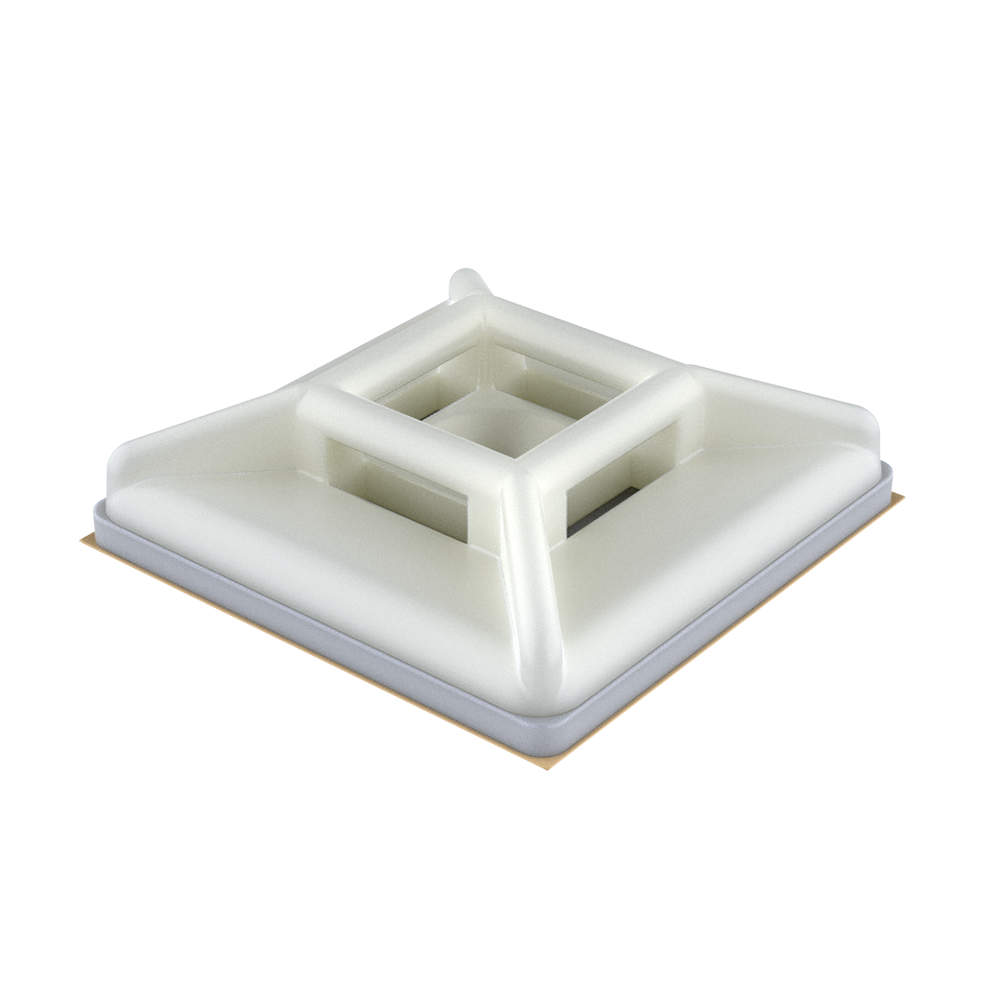

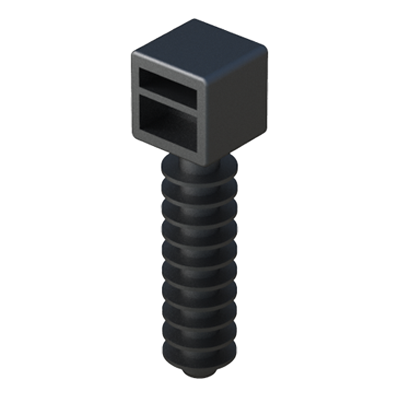

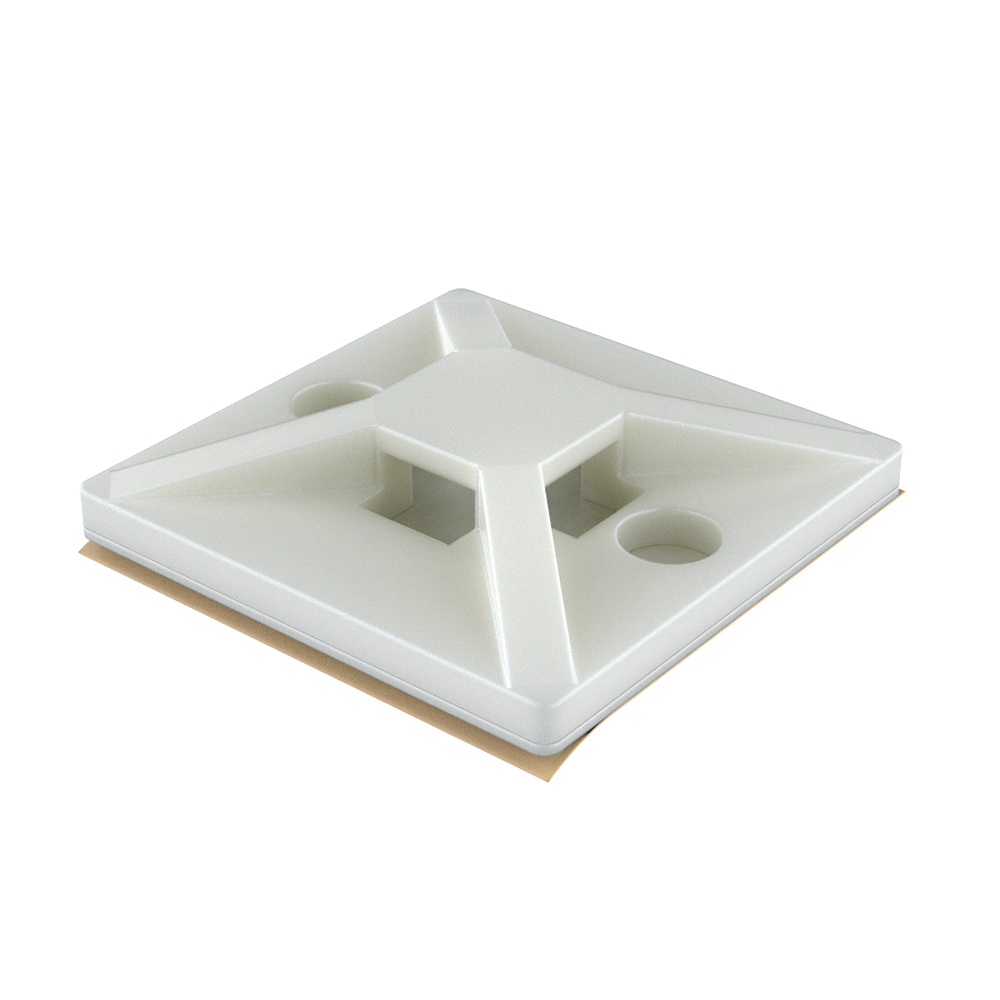

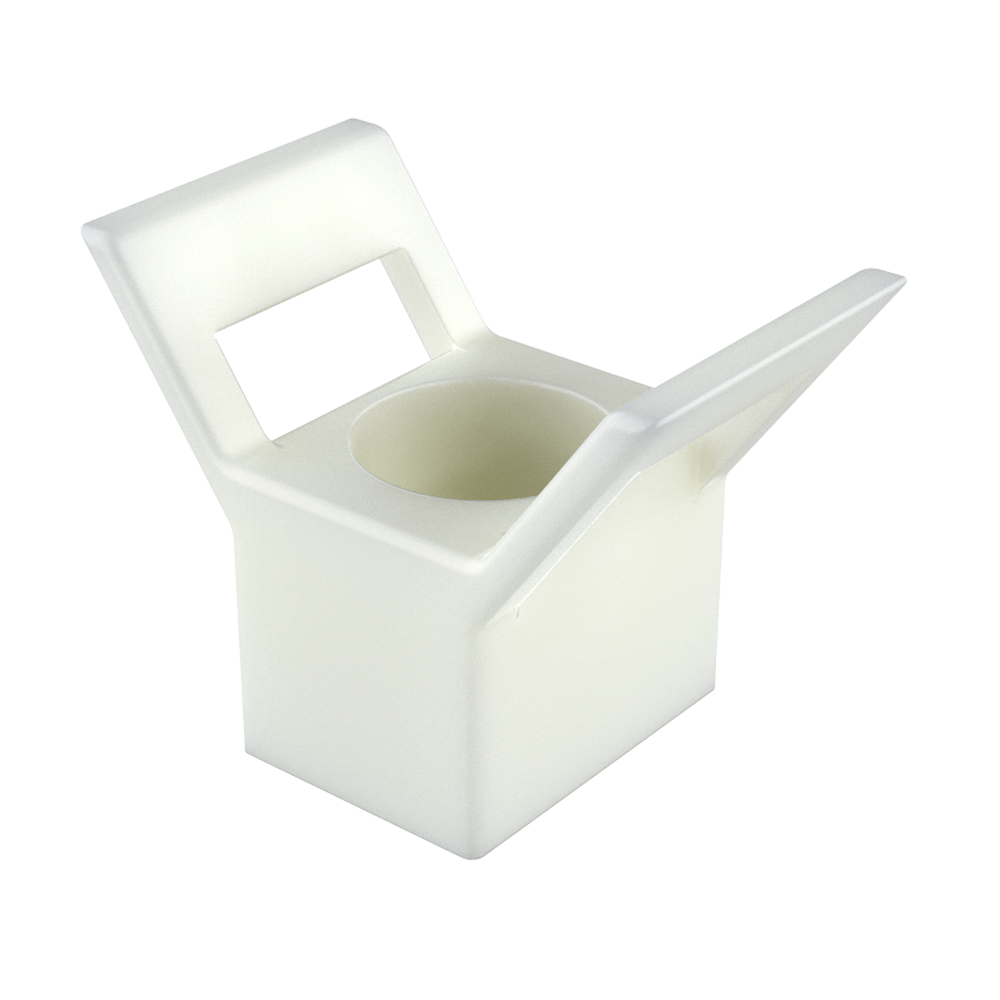

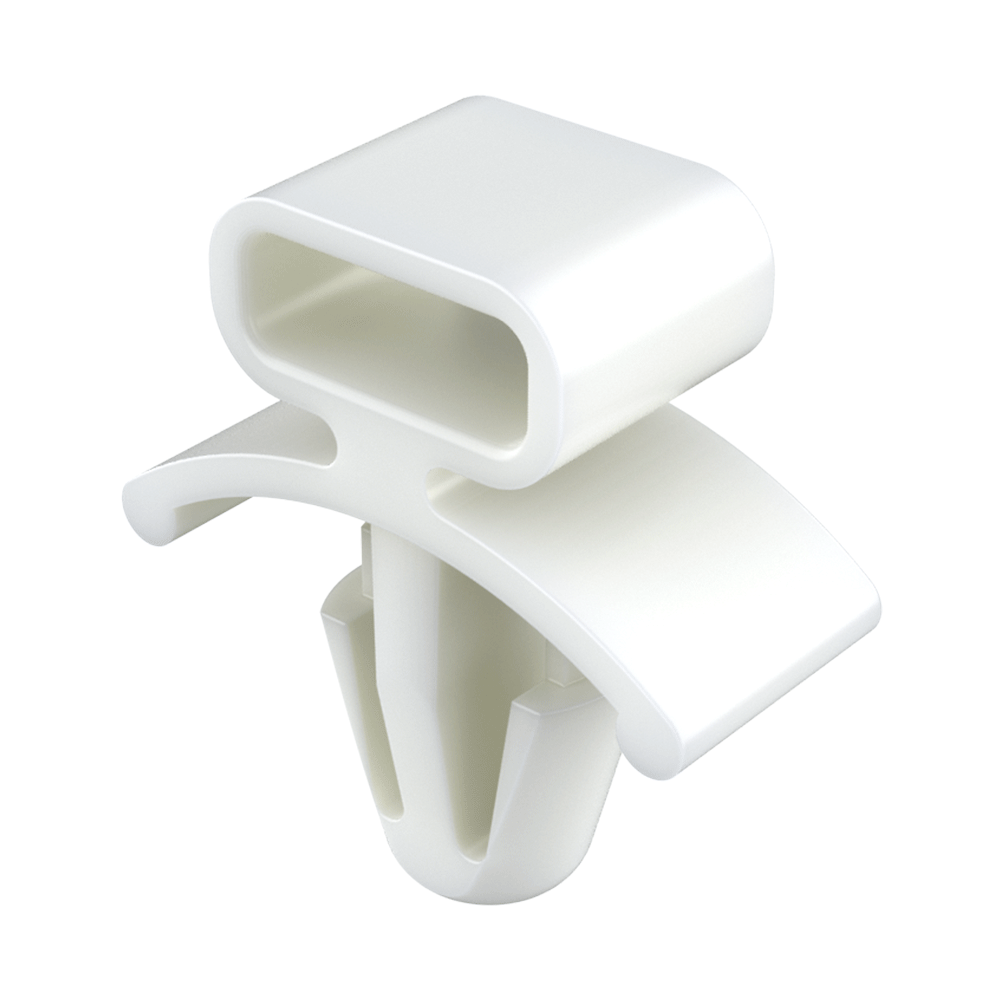

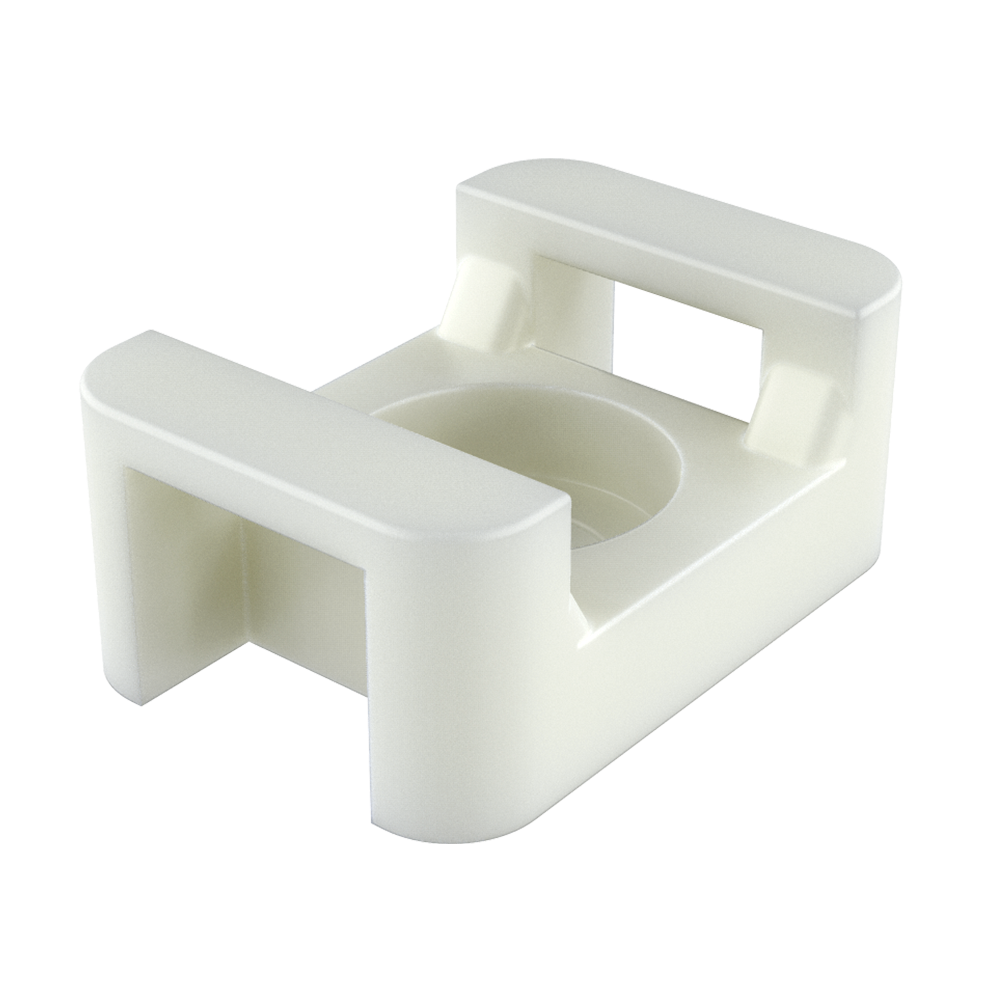

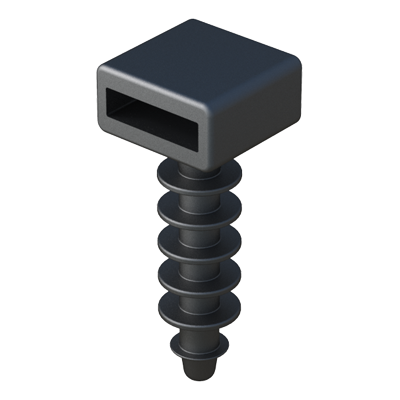

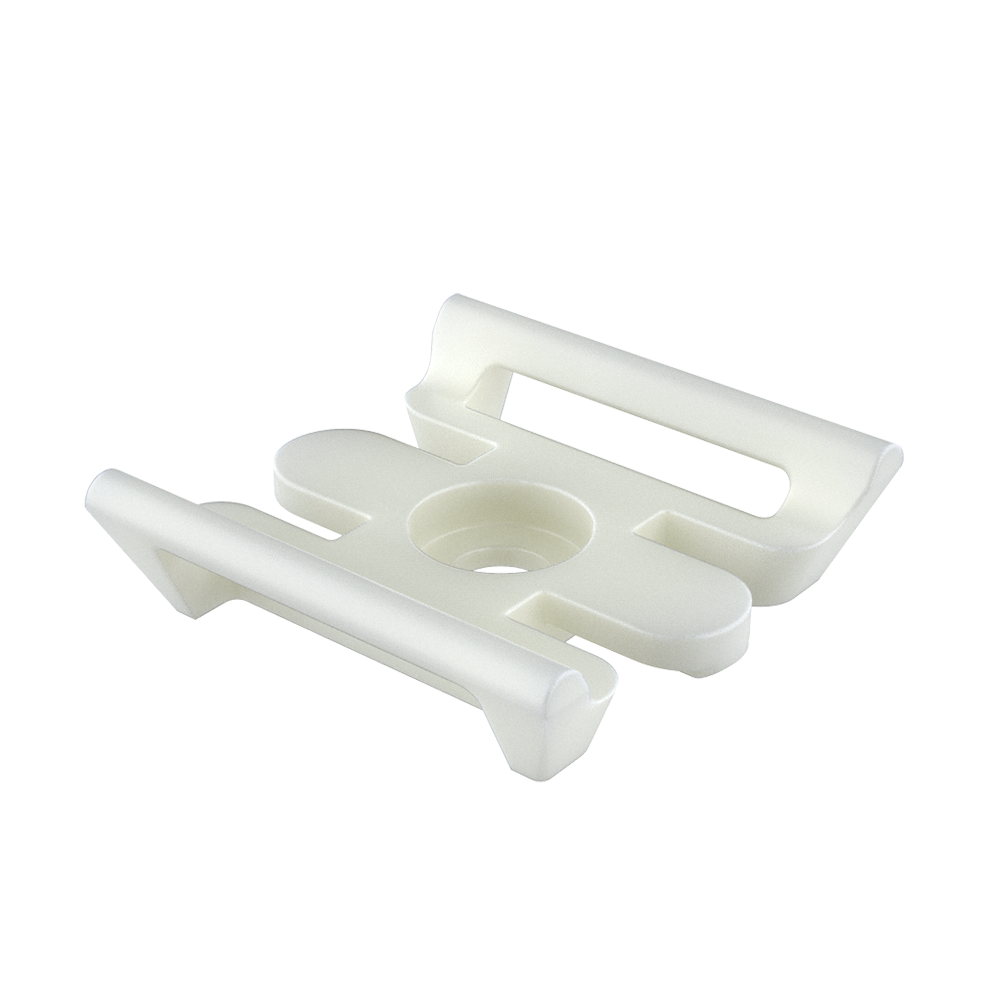

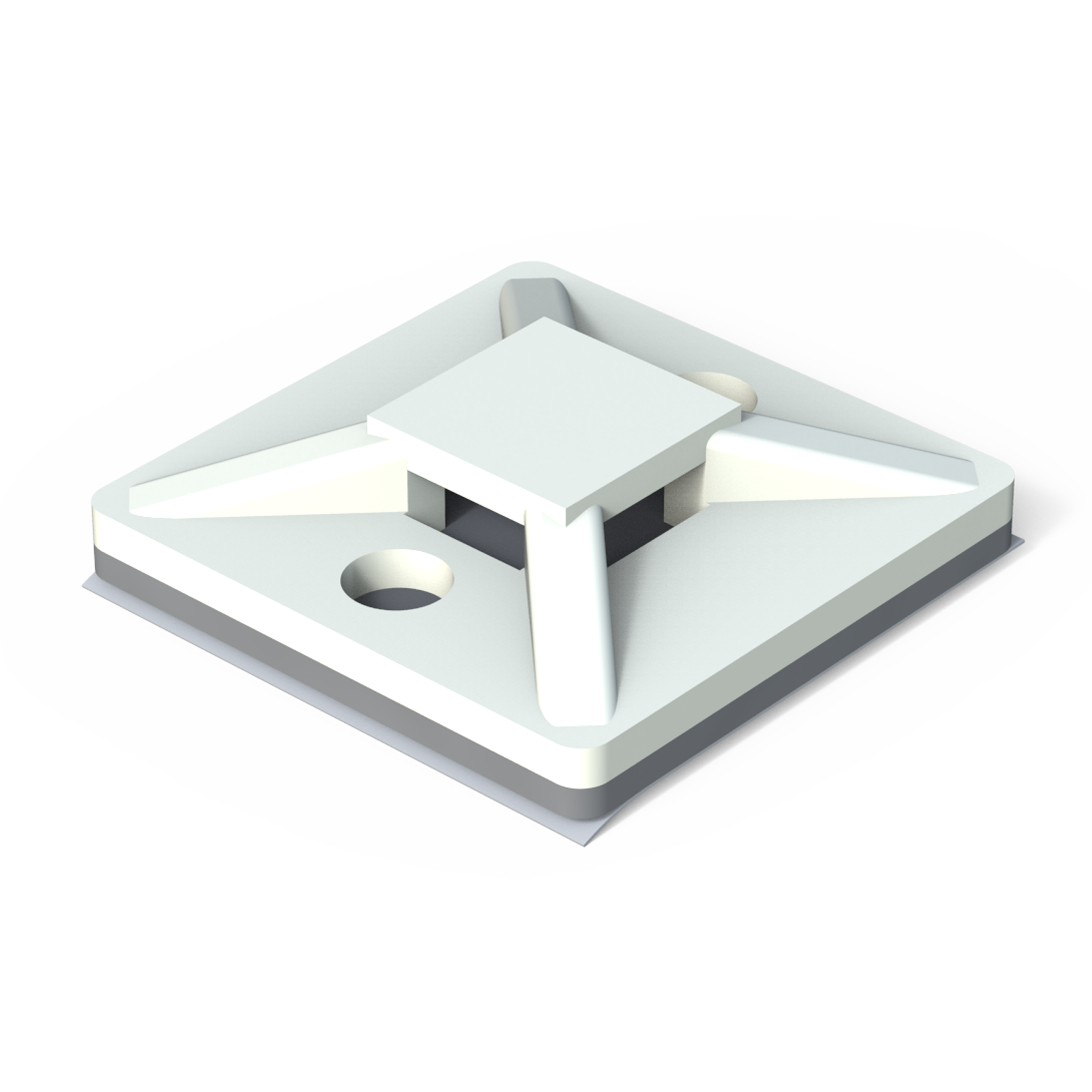

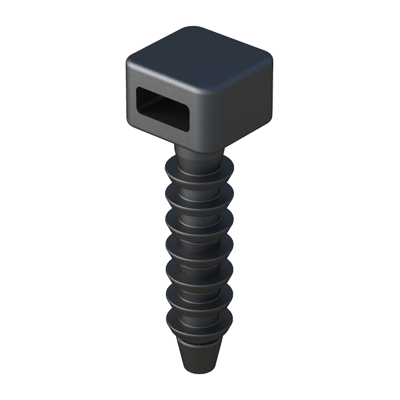

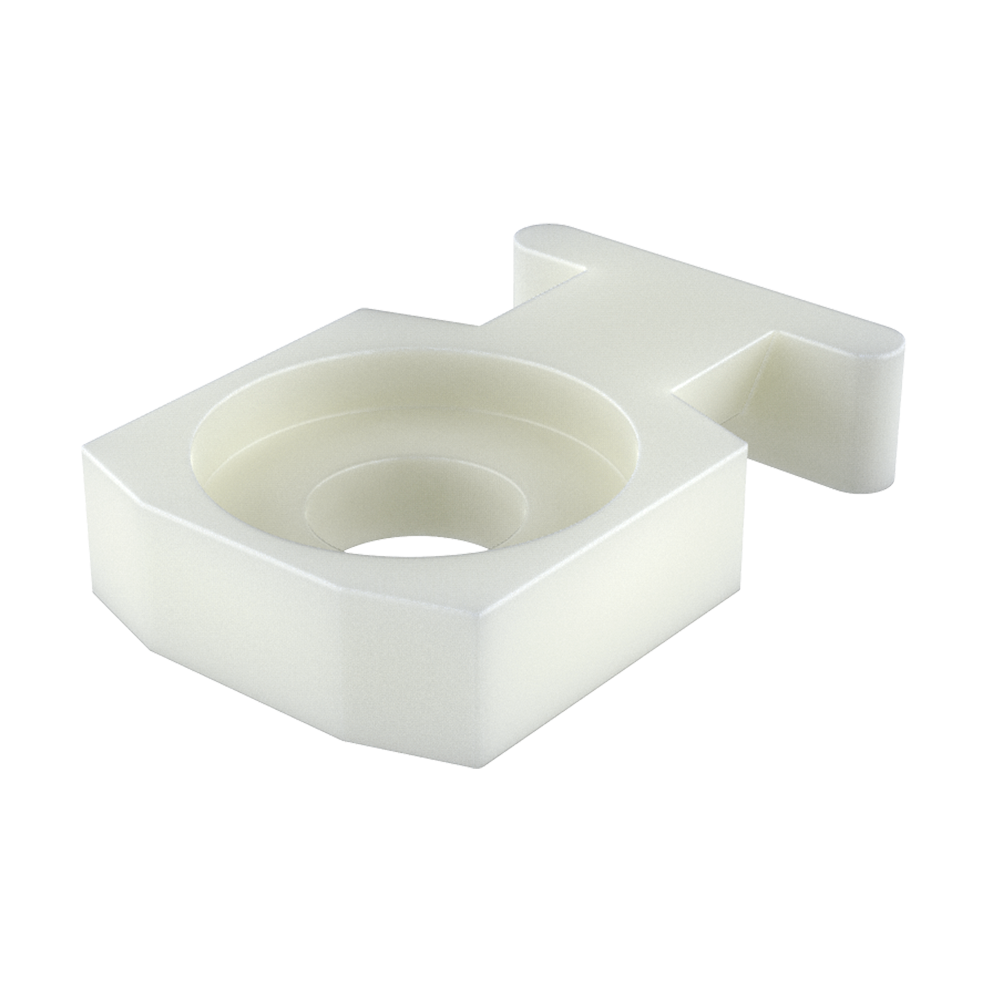

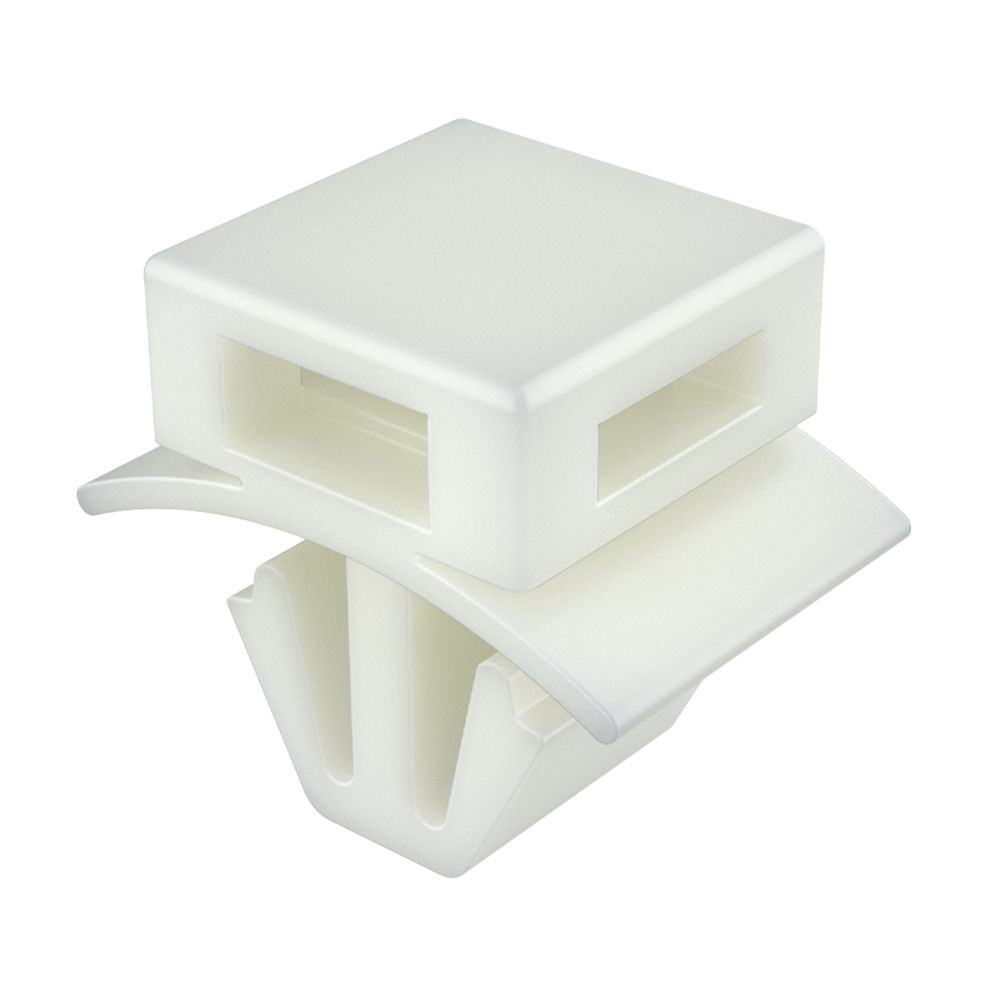

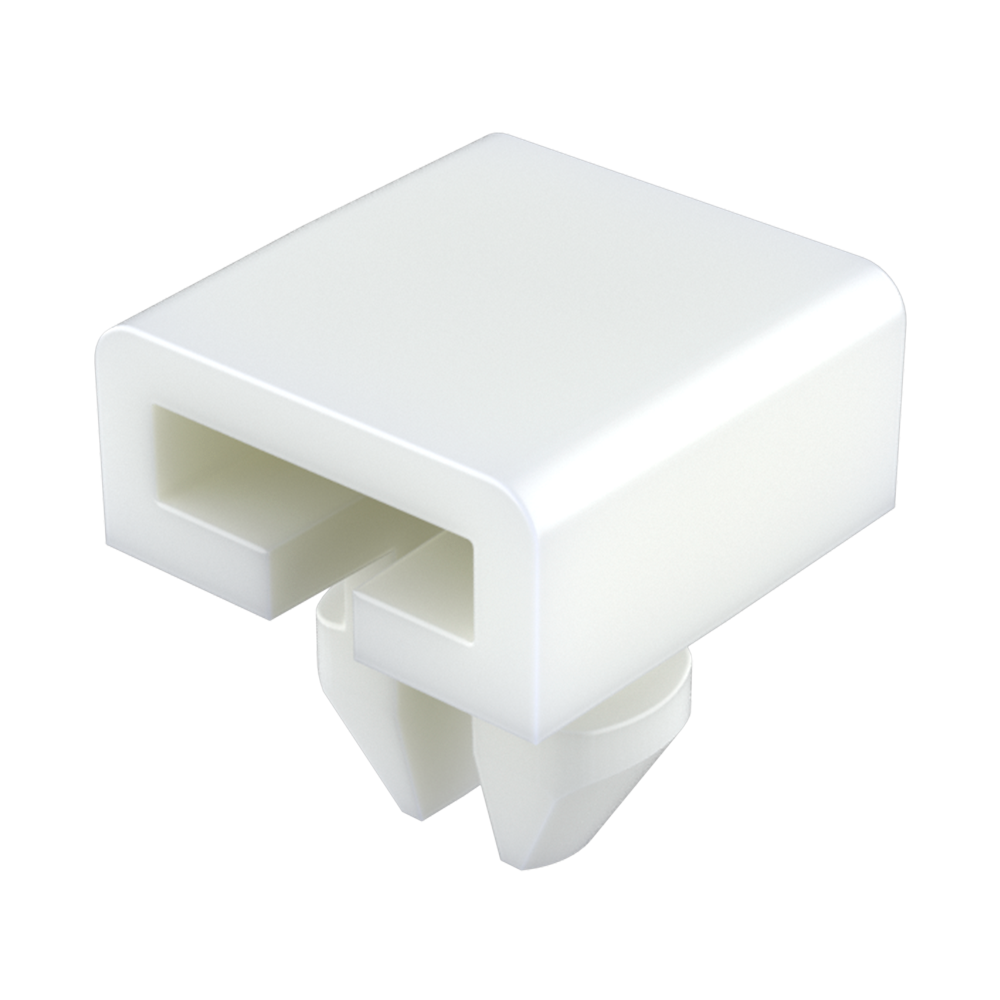

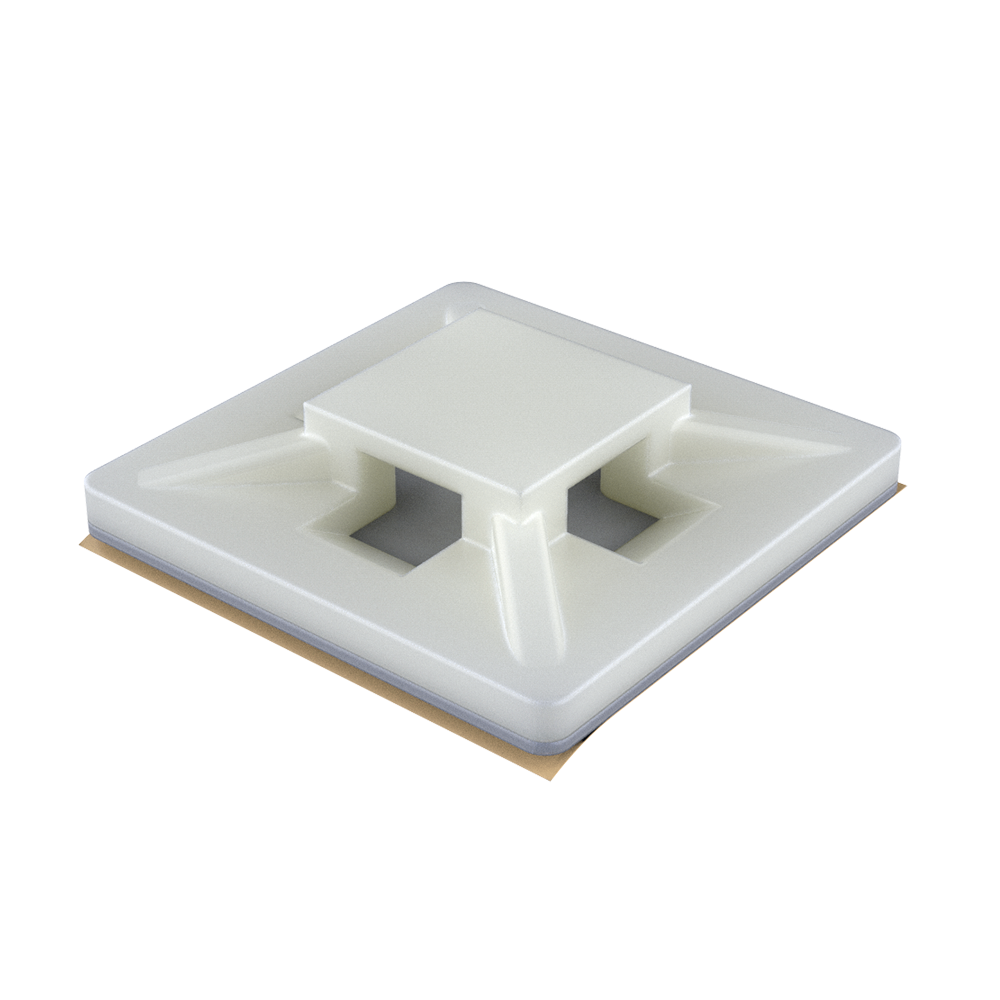

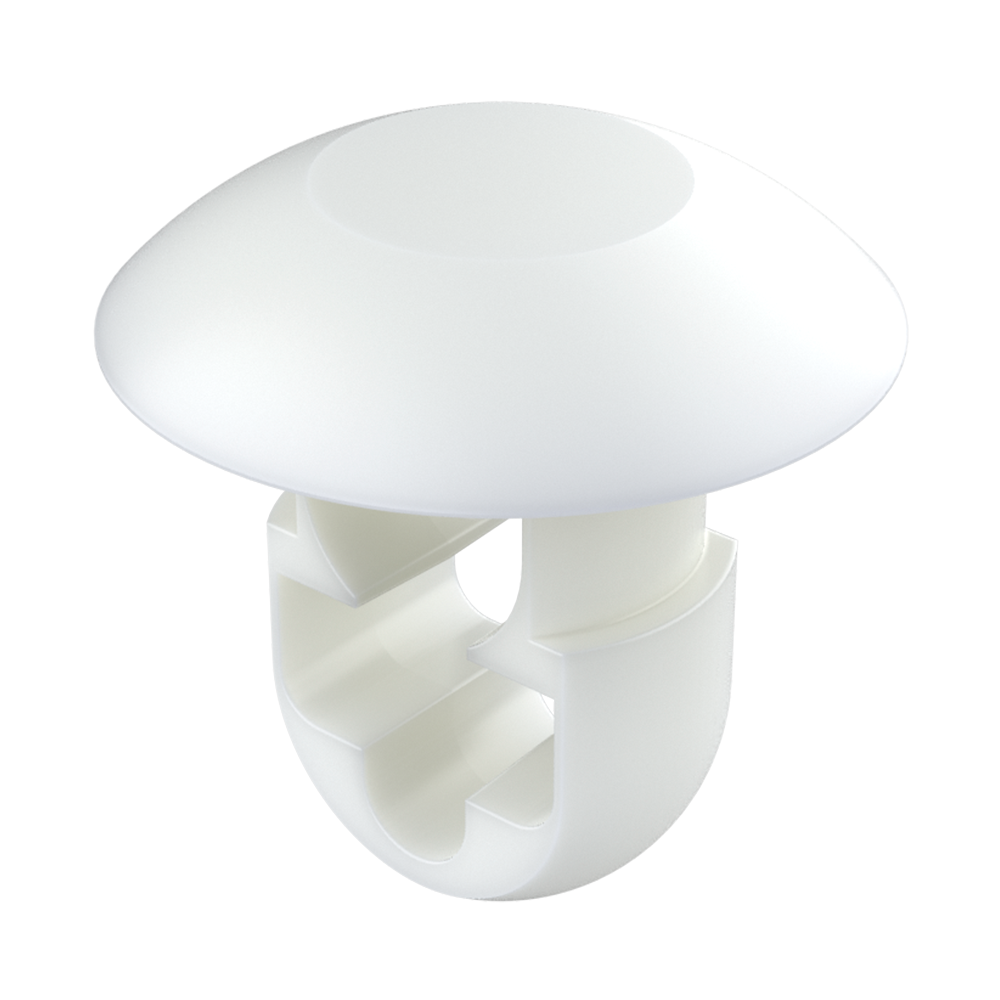

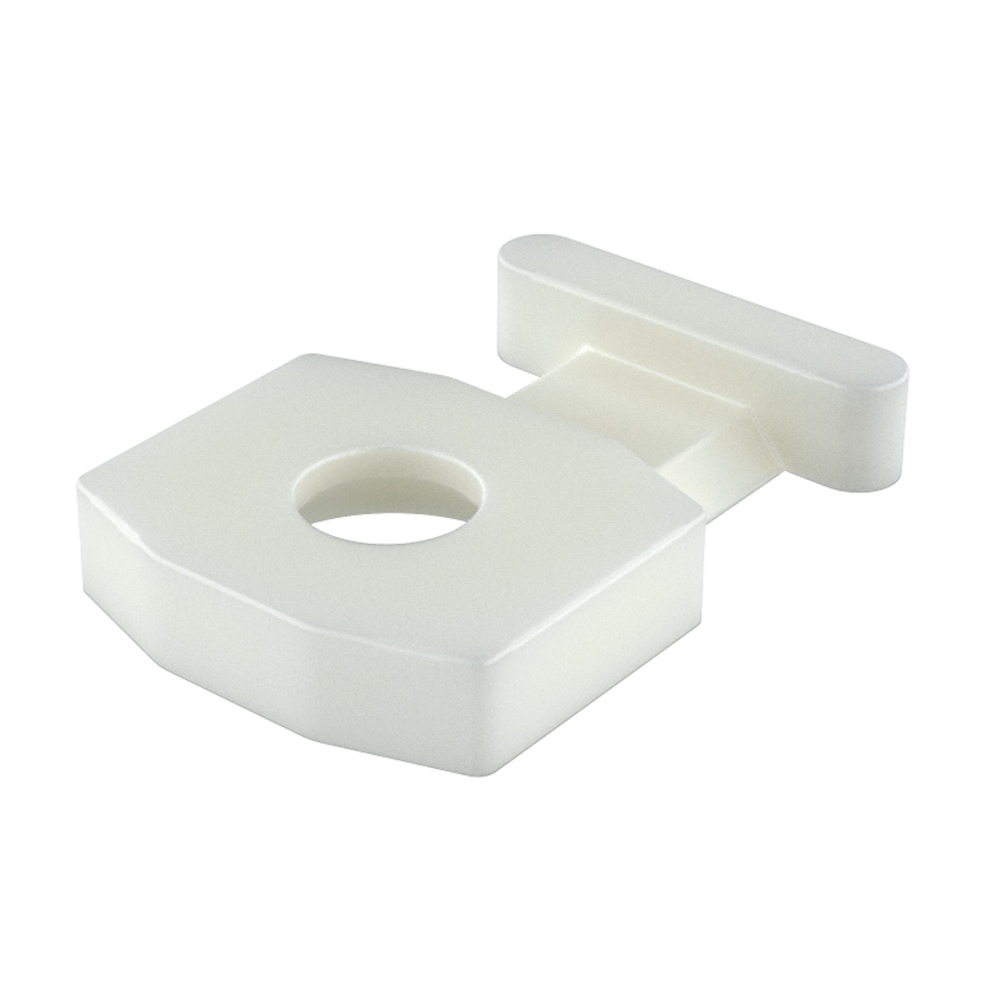

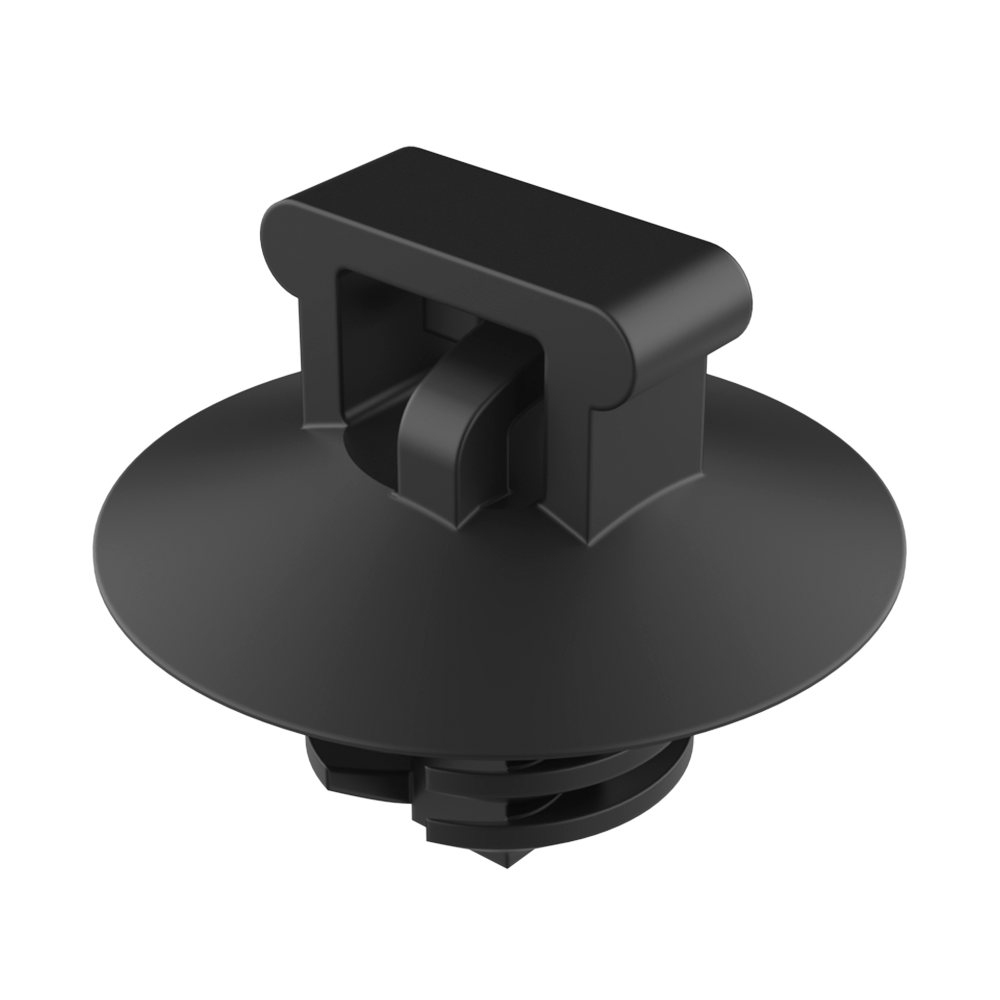

Es posible que además de nuestra familia MB, le puedan interesar estas otras familias
