Descrição e características
Os nossos passa-cabos abertos são utilizados em múltiplas aplicações como proteção de cabos, tubos e mangueiras contra as arestas de chapas metálicas. Os aros passa-cabos são concebidos com linguetas, o que permite que fiquem firmemente fixados aos painéis e possam ser montados mesmo após o cabo já estar instalado. Estes passa-cabos permitem uma instalação rápida e prática, bastando a pressão de um dedo. A abertura lateral dos nossos aros passa-cabos abertos permite a passagem de cabos cujo diâmetro total é superior ao diâmetro interior do aro.Algumas referências cumprem os requisitos normativos da UL (Underwriters’ Laboratories) e são certificadas pela CSA (Canadian Standards Association), de acordo com os padrões de segurança e qualidade aplicáveis.
Imagens e desenhos técnicos

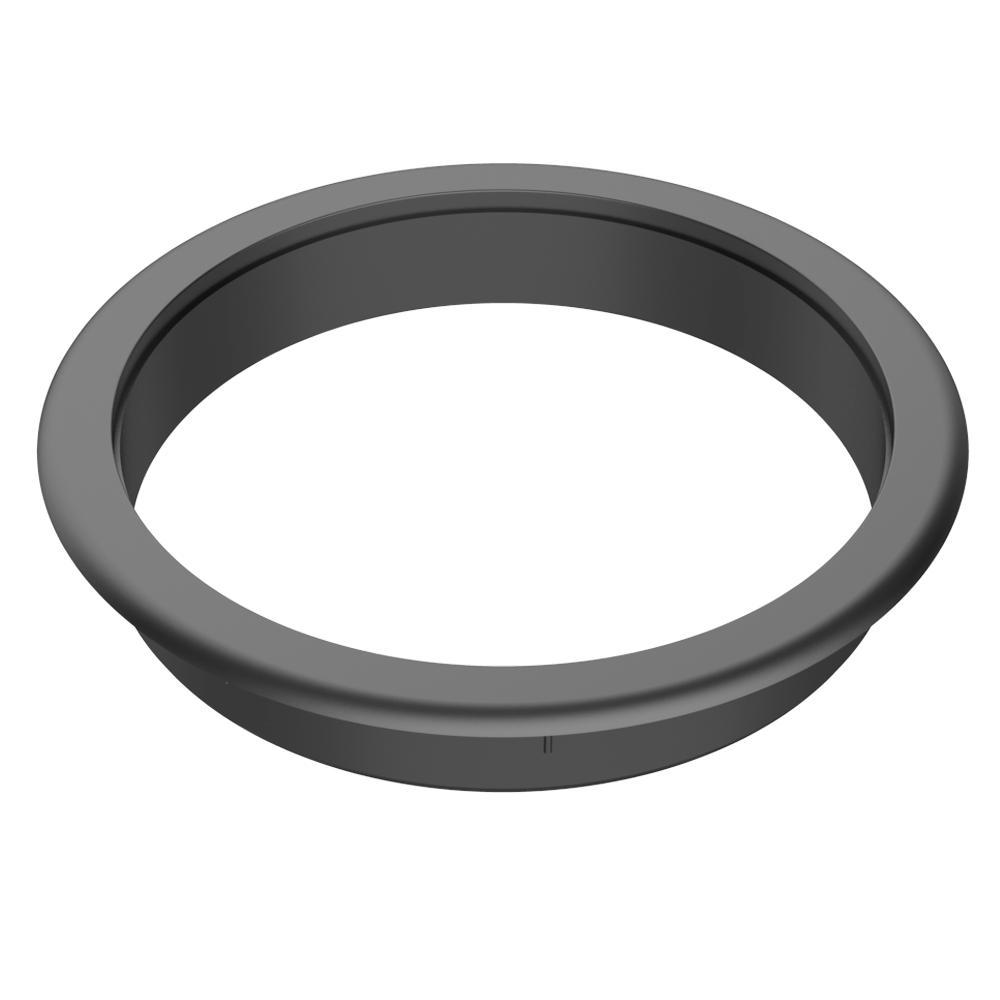

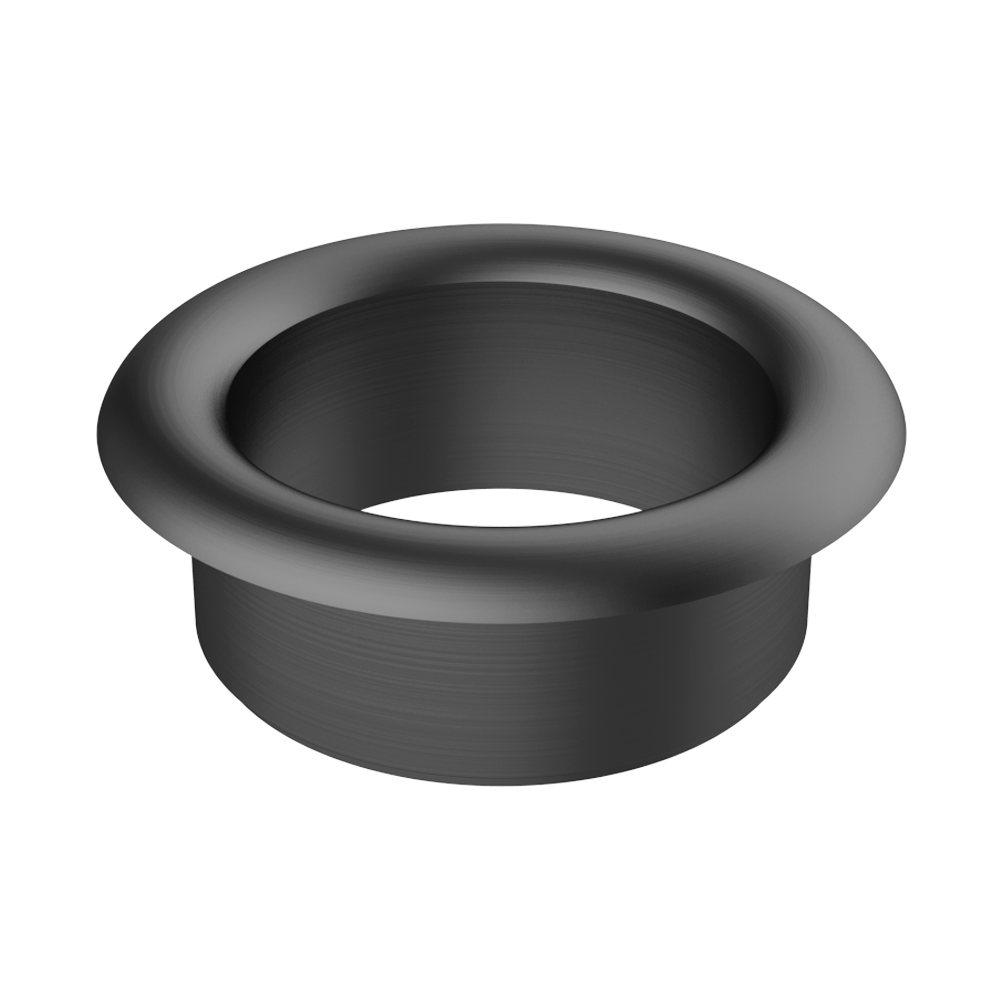

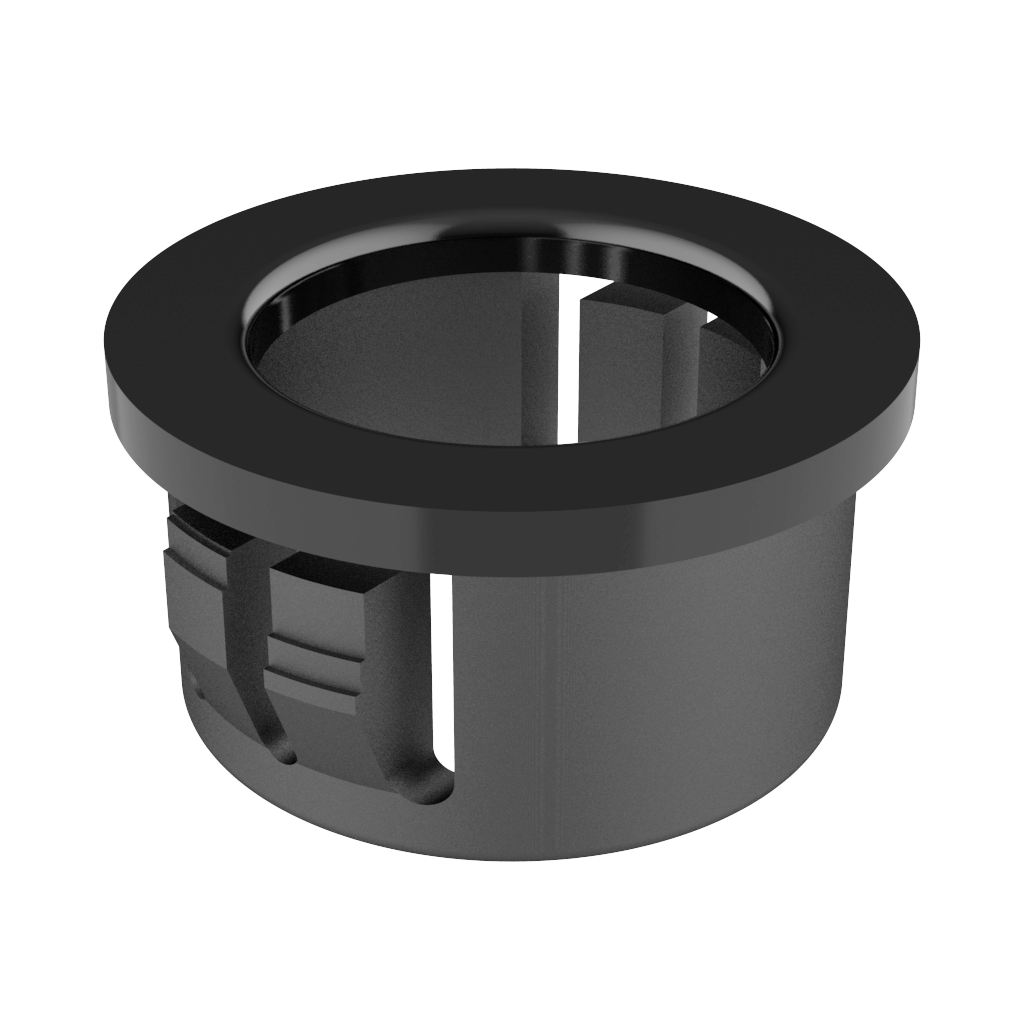

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Aro passa-cabos aberto
| Referencia | Agujero panel (A) |
Máximo grosor panel (G) |
d |
D |
L |
H |
Tipo |
Mais info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02001001080 | 7,00 | 1,60 | 5,60 | 8,90 | 6,00 | 1,60 | 2 | ||||||
| 01300100900 | 9,50 | 1,70 | 6,60 | 11,40 | 6,50 | 1,30 | 1 | ||||||
| 01300100901 | 9,50 | 3,20 | 6,70 | 10,70 | 9,90 | 1,30 | 1 | ||||||
| 02010000160 | 9,50 | 3,20 | 6,70 | 10,70 | 9,90 | 1,60 | 1 | ||||||
| 01300100902 | 11,10 | 3,20 | 7,90 | 12,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000161 | 11,10 | 3,20 | 8,40 | 12,70 | 10,30 | 1,60 | 1 | ||||||
| 02010000162 | 12,70 | 3,20 | 7,90 | 14,30 | 10,30 | 1,60 | 1 | ||||||
| 02001001081 | 13,00 | 1,60 | 9,70 | 14,20 | 6,40 | 1,60 | 2 | ||||||
| 01300100903 | 13,00 | 3,50 | 9,00 | 14,90 | 10,50 | 1,50 | 1 | ||||||
| 02010000163 | 14,30 | 3,20 | 9,90 | 16,30 | 10,30 | 1,60 | 1 | ||||||
| 02010000164 | 15,90 | 3,20 | 11,50 | 17,50 | 10,30 | 1,60 | 1 | ||||||
| 00101000110 | 15,90 | 3,66 | 11,50 | 18,69 | 10,30 | 1,84 | 1 | ||||||
| 02001001082 | 16,00 | 1,60 | 13,20 | 18,00 | 6,40 | 1,60 | 2 | ||||||
| 01300100904 | 16,00 | 3,50 | 10,50 | 18,00 | 10,50 | 1,60 | 1 | ||||||
| 02001001083 | 19,00 | 1,60 | 16,00 | 21,10 | 6,40 | 1,60 | 2 | ||||||
| 00101000111 | 19,00 | 3,20 | 13,11 | 20,19 | 10,31 | 1,60 | 1 | ||||||
| 02010000165 | 19,00 | 3,20 | 13,90 | 20,20 | 10,30 | 1,60 | 1 | ||||||
| 01300100905 | 19,00 | 3,30 | 14,50 | 20,60 | 11,00 | 1,30 | 1 | ||||||
| 02001001084 | 22,00 | 1,60 | 17,80 | 23,10 | 6,40 | 1,60 | 2 | ||||||
| 00101000112 | 22,20 | 3,20 | 16,99 | 24,79 | 10,31 | 1,60 | 1 | ||||||
| 02010000166 | 22,20 | 3,20 | 17,70 | 23,40 | 10,30 | 1,60 | 1 | ||||||
| 02001001085 | 24,00 | 1,60 | 20,80 | 26,90 | 6,40 | 1,60 | 2 | ||||||
| 00101000113 | 25,40 | 3,20 | 20,20 | 28,00 | 10,30 | 1,60 | 1 | ||||||
| 01300100906 | 25,40 | 3,20 | 20,60 | 26,60 | 10,30 | 1,60 | 2 | ||||||
| 02010000167 | 25,40 | 3,20 | 20,60 | 26,60 | 10,30 | 1,60 | 1 | ||||||
| 02001001086 | 27,00 | 1,60 | 21,80 | 28,20 | 6,50 | 1,60 | 2 | ||||||
| 01300100907 | 27,80 | 3,20 | 22,20 | 29,40 | 10,30 | 1,60 | 1 | ||||||
| 02010000168 | 27,80 | 3,20 | 22,20 | 29,40 | 10,30 | 1,60 | 1 | ||||||
| 01300100908 | 31,80 | 3,20 | 26,60 | 34,10 | 10,30 | 1,60 | 2 | ||||||
| 02010000169 | 31,80 | 3,20 | 26,60 | 34,10 | 10,30 | 1,60 | 1 | ||||||
| 01300100909 | 34,90 | 3,20 | 29,70 | 37,30 | 10,30 | 1,60 | 1 | ||||||
| 02010000170 | 34,90 | 3,20 | 29,70 | 37,50 | 10,30 | 1,60 | 1 | ||||||
| 02010000171 | 38,10 | 3,20 | 31,70 | 40,10 | 10,70 | 2,10 | 1 |
