Descrição e características
Esta arandela aislante es similar a nuestra arandela MACP pero incluye dos protuberancias en su interior con el fin de asegurar el tornillo, mejorando así su colocación y asegurando que quede aislado de los contactos eléctricos durante un mayor tiempo. Se puede usar con las cabezas de tornillos más comunes como cabezas cilíndricas, cabezas cilíndricas biseladas y para cabezas de tornillos alomadas. Se fabrica en PA6 (nylon) en colores estándar blanco y negro.
Fabricação em cores RAL Imagens e desenhos técnicos

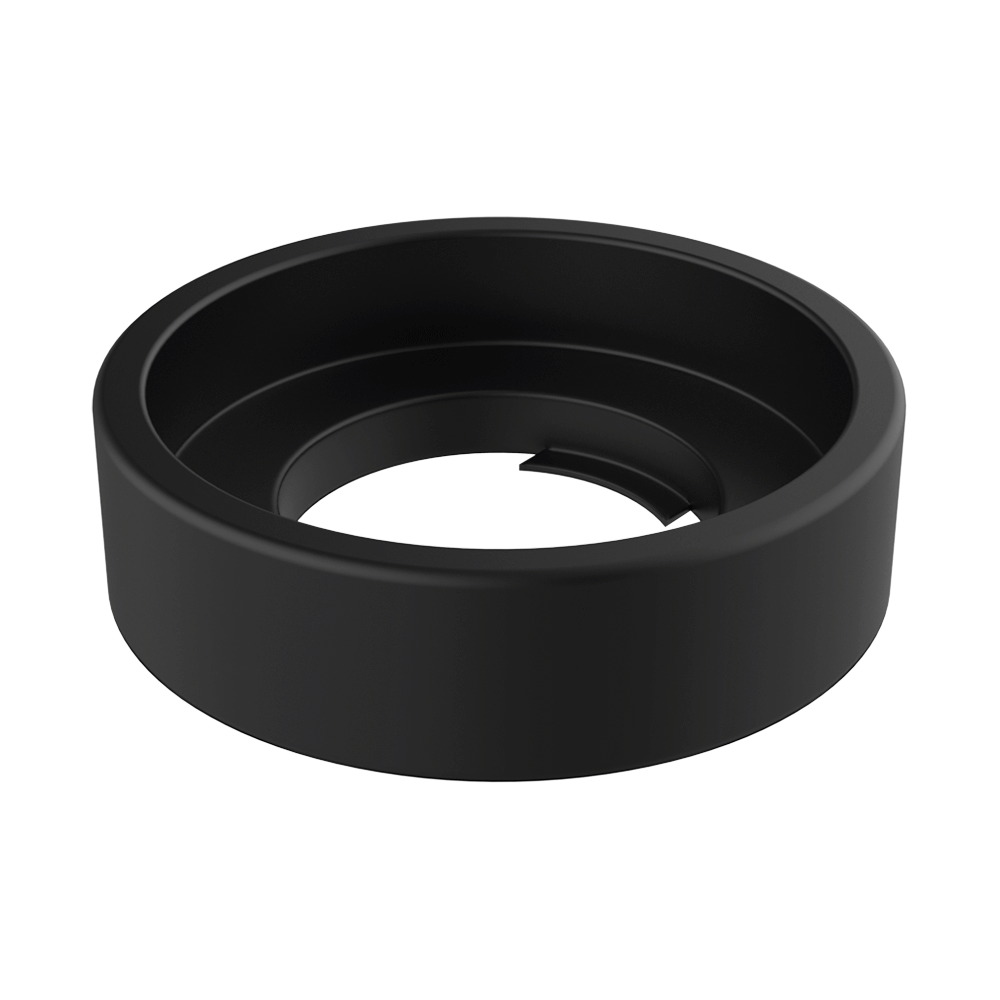

Vista do produto
Desenho técnico
Vídeo
Referências e dimensões de Arandela-cápsula de retención
| Referencia | Rosca Métrica |
D |
B |
A |
H |
T |
Mais info. |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03100200050 | M3 | 3,20 | 5,50 | 6,50 | 1,10 | 2,00 | |||||||
| 03100200051 | M4 | 4,30 | 7,00 | 8,50 | 1,20 | 2,30 | |||||||
| 03100200052 | M5 | 5,30 | 8,50 | 10,50 | 1,60 | 2,90 | |||||||
| 03100200053 | M6 | 6,40 | 10,00 | 12,70 | 2,00 | 3,50 | |||||||
| 03100200055 | M8 | 8,40 | 13,00 | 15,00 | 2,60 | 4,00 |
