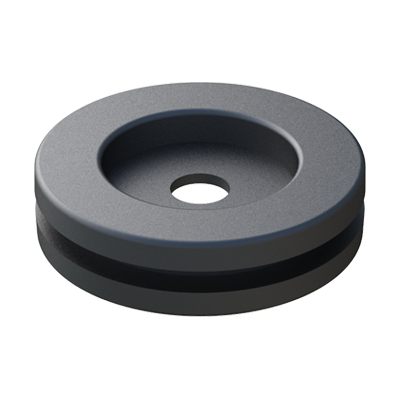

La familia WDA de anillas pasacables para agujeros redondos evitan que se dañen los cables y tubos al pasar a través de un agujero de panel. Su posibilidad de ajuste firme adaptándose al diámetro del tubo/cable, evita la entrada de agua y polvo. Posibilidad fabricarlo en otros colores y medidas, consúltenos.

Drawing PDF:
UL94:
IP:
RoHS:
Medidas expressas em: Milímetros


Referencia
Agujero panel (A)
Grosor panel (D)
Diámetro tubo/cable (C)
B
b
H
L



Mais
info.
02800300001 10,00 0,50 a 1,50 7,20 a 7,80 17,00 10,00 3,00 4,00
02800300003 16,00 0,50 a 2,50 12,00 18,00 x 26,00 17,00 4,30 4,90
02800300004 28,00 0,50 a 2,00 7,00 39,00 29,00 4,80 5,20
02800300005 28,00 0,50 a 2,50 14,00 39,00 29,00 4,80 5,20
02800300002 28,00 0,50 a 2,00 25,00 40,00 28,00 4,00 6,00
02800300007 30,00 1,20 18,00 50,00 36,50 11,00 4,00
02800300006 40,00 1,00 a 1,50 4,80 a 5,05 53,00 44,20 5,00 5,00

Es posible que además de nuestra familia WDA, le puedan interesar estas otras familias

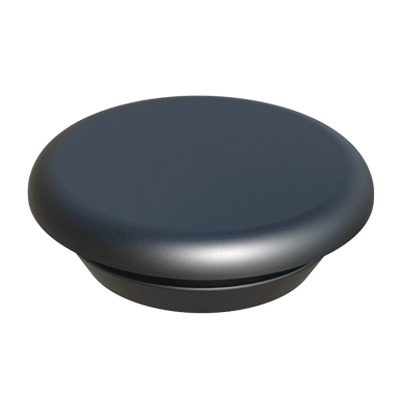

El tapón WBB se fabrica en diversos materiales y colores dependiendo de la referencia. Se utiliza en multitud de aplicaciones como sellar agujeros redondos para evitar la entrada de agua, humedad y polvo.   Nuestros pasacables abiertos son de instalación rápida e instantánea para cables que atraviesan paneles de metal. Encajan directamente en el agujero del panel. También se pueden usar para cerrar un agujero para una posterior inserción de cables, etc... Funcionan para orificios redondos u ovalados. Al ser cerrados, los pasacables son ideales para proteger contra el polvo y agua.
