Abrazadera macho-hembra MAMH


Descrição e características

Nuestras abrazaderas macho-hembra se fijan en un agujero de 6,35 mm por un extremo. El otro extremo (macho) se introduce en la parte (hembra) que se ha fijado en el panel, chapa, etc..., quedando la abrazadera fijada sin necesidad de tornillos.
  Cores especiais pintadas

Documentação técnica e conformidade

  • Drawing PDF
  • UL94  V2
  • IP
  • RoHS
  • Medidas expressas emMilímetros
  • Vídeo

Imagens e desenhos técnicos

Vista do produto

Abrazadera macho-hembra MAMH - Vista do produto

Desenho técnico

Abrazadera macho-hembra MAMH - Desenho técnico

Vídeo


Referências e dimensões de Abrazadera macho-hembra

Referencia
Agujero panel (A)
Grosor panel (G)
Rango máx. cables (r)
L
A
D
H
E/H1




Mais
info.
00101100181 6,35 0,80 a 4,70 7,93 48,39 38,86 9,53 11,94 0,76 / 8,89
00101100182 6,35 0,80 a 4,70 9,52 53,47 43,94 9,53 11,94 0,76 / 8,89
00101100183 6,35 0,80 a 4,70 11,10 58,55 49,02 9,53 11,94 0,76 / 8,89
00101100184 6,35 0,80 a 4,70 12,70 64,21 54,10 9,53 11,94 0,76 / 8,89
00101100185 6,35 0,80 a 4,70 14,28 69,47 59,94 9,53 11,94 0,76 / 8,89

Es posible que además de nuestra familia MAMH, le puedan interesar estas otras familias

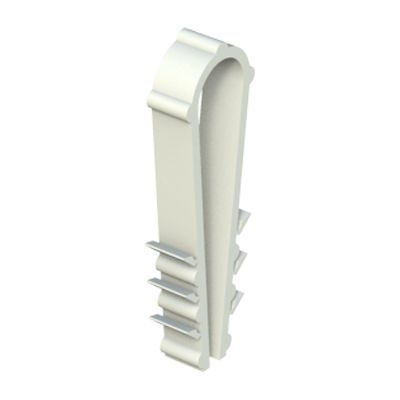

Abrazadera de anclaje rápido MARR   Abrazadera con forma U MQAD   Abraçadeira aparafusável para cabos MAS
