Abrazadera con anclaje rectangular MACRD


Descrição e características

Nuestras abrazaderas con anclaje están diseñadas para fijarse en un agujero de diámetro 4,76 mm. Las abrazaderas se pueden usar en varios grosores de panel y en varios materiales. Las abrazaderas están previstas para sujetar cables o grupos de cables de 9,53mm hasta 12,70 mm.
  Cores especiais pintadas

Documentação técnica e conformidade

  • Drawing PDF
  • UL94  V2
  • IP
  • RoHS
  • Medidas expressas emMilímetros
  • Vídeo

Imagens e desenhos técnicos

Vista do produto

Abrazadera con anclaje rectangular MACRD - Vista do produto

Desenho técnico

Abrazadera con anclaje rectangular MACRD - Desenho técnico

Vídeo


Referências e dimensões de Abrazadera con anclaje rectangular

Referencia
Agujero panel
Grosor panel
A
B
C
D




Mais
info.
00101100162 4,75 0,75 a 2,40 20,80 12,70 9,50 6,40
00101100163 4,75 0,75 a 2,40 27,00 19,00 9,50 6,40
00101100164 4,75 0,75 a 2,40 28,00 19,00 12,70 6,40
00101100165 4,75 0,75 a 2,40 34,10 25,40 12,70 6,40
01301200030 4,75 1,60 13,00 4,50 11,10 5,60
01301200031 4,75 1,60 18,00 9,47 11,10 5,60
01301200032 4,75 1,60 26,90 18,37 11,10 5,60
01301200033 4,75 1,60 34,80 26,27 11,10 5,60
01301200034 4,80 0,60 a 2,30 22,60 12,30 22,60 5,40

Es posible que además de nuestra familia MACRD, le puedan interesar estas otras familias

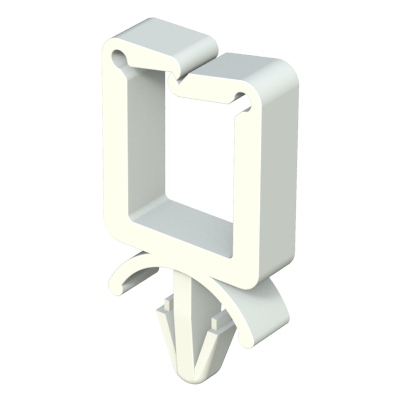

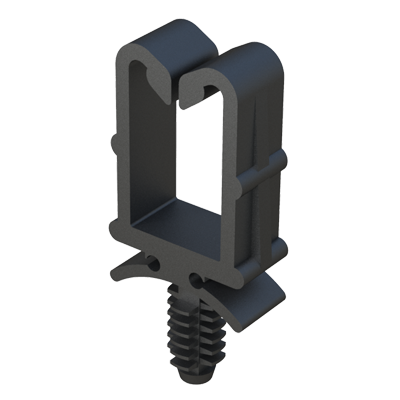

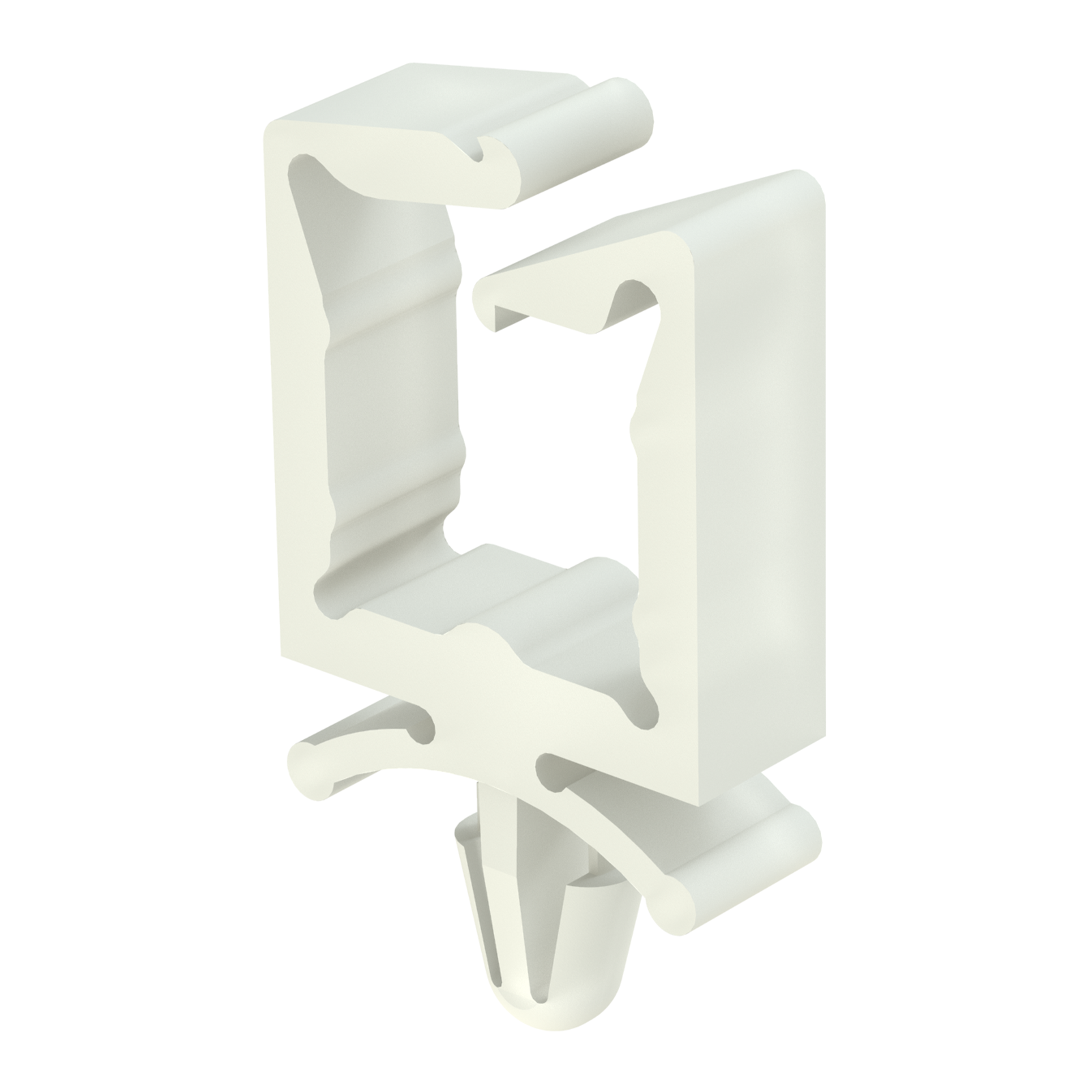

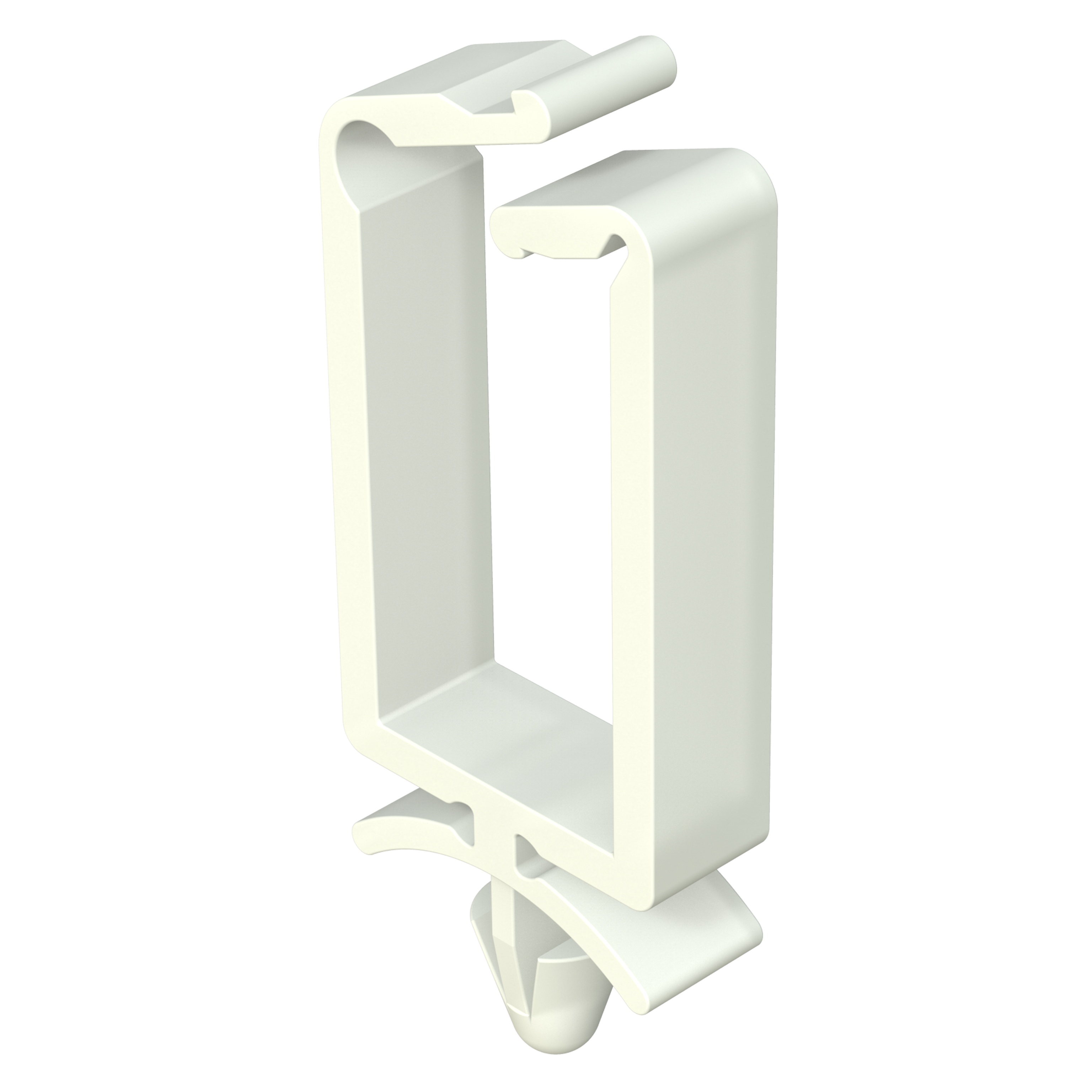

Abraçadeira com ancoragem MAPO   Abrazadera de anclaje MKCV   Abrazadera rectangular con anclaje MKCR   Abrazadera rectangular con anclaje MKCZ   Abrazadera de anclaje rectangular MACRE
